Máy lật PCB tự động SMT
,Máy nâng dây chuyền lắp ráp PCB
,Thiết bị lật bảng mạch SMT
-
Nguồn gốcTrung Quốc
-
Hàng hiệuCNSMT
-
Chứng nhậnCE-flipper machine-elevator
-
Số mô hìnhHN-L450-F180
-
Số lượng đặt hàng tối thiểu1 bộ máy hoặc đơn hàng hỗn hợp cũng được chấp nhận Vận chuyển: Bằng số lượng lớn hoặc Container
-
Giá báncó thể đàm phán
-
chi tiết đóng góiHộp xuất khẩu tiêu chuẩn và gói gỗ cứng chắc chắn đều là lựa chọn
-
Thời gian giao hàng1-2 ngày làm việc
-
Điều khoản thanh toánL/C, D/A, D/P, T/T, Western Union, MoneyGram

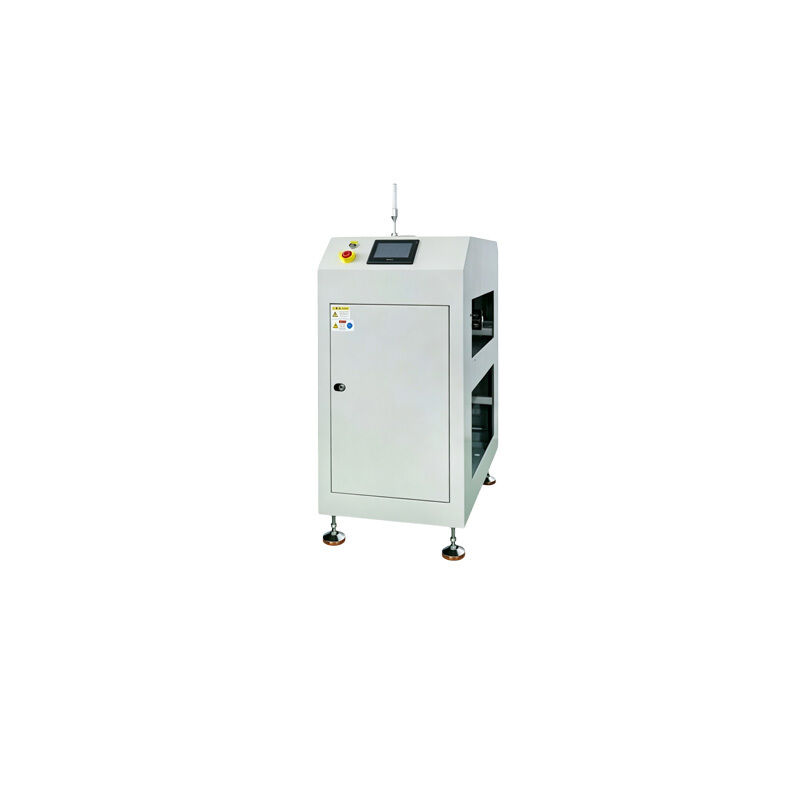

Máy nâng mạch SMT tự động / dây chuyền lắp ráp PCB tự động
SMT bảng mạch tự động nâng / dây chuyền lắp ráp PCB máy lật tự
Thiết bị tự động hóa tiên tiến được thiết kế cho các dây chuyền sản xuất SMT, cung cấp các giải pháp nâng và lật PCB hiệu quả cho các quy trình sản xuất điện tử.
Phạm vi áp dụng
- Áp dụng cho dây chuyền sản xuất lớp phủ SMT và dây chuyền sản xuất thiết bị phi tiêu chuẩn
Các đặc điểm chính
- PLC + điều khiển màn hình cảm ứng với âm thanh lỗi và đèn báo động và hiển thị menu
- Được trang bị cổng tín hiệu liên lạc SMEMA
Các lĩnh vực ứng dụng
- Dòng sản xuất miếng dán SMT cho PCB cho ăn, nâng và chuyển đổi bảng trước và sau hàn tái dòng
- PCB sau chế biến: Kiểm tra AOI, lớp phủ phù hợp, chèn thành phần
- Ngành công nghiệp năng lượng mới: sản xuất PCB lưu trữ năng lượng, nguồn cung cấp điện và bảng mạch pin
- Dòng lắp ráp tự động bảng mạch điều khiển công nghiệp & thiết bị gia dụng
Thông số kỹ thuật
| Thông số kỹ thuật | Thang máy tự động HN-L450 | Máy lật tự động HN-F180 |
|---|---|---|
| Hướng làm việc và không gian cạnh PCB | L bên trái <--> R bên phải; cạnh xử lý PCBA ≥ 5mm | |
| Chiều cao vận chuyển và chiều cao tối đa của các thành phần | 920 ± 20mm: 100mm trên và 90mm dưới bề mặt chuỗi | |
| Tốc độ vận chuyển | 2-5m/min | 8-13m/min |
| Phương pháp điều chế động cơ truyền tải và khuếch đại | Động cơ bước, chiều rộng đường ray có thể điều chỉnh bằng điện, chiều rộng điều chỉnh phình 50-460mm | |
| Loại ổ đĩa | Động cơ + dây chuyền nâng | Động cơ + dây đai đồng bộ |
| Động lực thiết bị | Độ cao nâng 450mm | Quay 180° |
| Kích thước tổng thể | L640*W1000*H1350 (mm) | L640*W1100*H1350 (mm) |
| Áp suất không khí thiết bị và nguồn cung cấp điện | ≥0,4Mpa, AC220V 50-60Hz | |
| Tổng tiêu thụ điện và trọng lượng của thiết bị | 0.8KW, khoảng 180kg. | |
| Chế độ điều khiển và cổng liên lạc | PLC + màn hình cảm ứng, cổng tín hiệu liên lạc SMEMA | |
Nhà máy của chúng tôi chuyên cung cấp thang máy PCB tự động, thiết bị nâng bảng mạch, thang máy tải và thả SMT, cũng như máy lật PCB tự động,Máy xoay bảng mạchChúng tôi là thiết bị phụ trợ tự động hóa cốt lõi hỗ trợ các dây chuyền lắp ráp SMT.
Máy xoay tự động PCB được thiết kế đặc biệt cho quá trình sản xuất bảng mạch, phù hợp với các bảng mạch PCB thông thường và không chuẩn khác nhau,được sử dụng rộng rãi trong SMT điện tử, thử nghiệm, lắp ráp, lớp phủ và các quy trình khác.
Thiết bị nâng PCB hoạt động trơn tru và có chiều cao nâng có thể điều chỉnh, có thể hoàn thành hiệu quả công việc chuyển vật liệu trên dây chuyền sản xuất SMT,kết nối hiệu quả các quy trình sản xuất khác nhau, và ngăn ngừa va chạm và hư hỏng bảng. Thiết bị lật SMT hỗ trợ có thể nhanh chóng hoàn thành chuyển đổi lật của bảng mạch,đáp ứng nhu cầu sản xuất gắn bề mặt hai mặt và kiểm tra hai mặt, và cải thiện đáng kể mức độ tự động hóa của dây chuyền sản xuất.
Toàn bộ thiết bị hoạt động dễ dàng, tương thích cao và có tỷ lệ thất bại thấp. Nó hỗ trợ đậu với các dây chuyền lắp ráp tự động và có thể được tùy chỉnh với các mô hình phi tiêu chuẩn khi cần thiết.Thiết bị có hiệu quả chi phí cao, chất lượng ổn định, và là phổ biến trong thị trường trong nước và nước ngoài.và hỗ trợ kỹ thuật để giúp các doanh nghiệp giảm chi phí và tăng hiệu quả.
Cảnh báo sử dụng
Thiết bị phải được nối đất theo quy định và hoạt động ở điện áp định số.bị cấm chạm vào các bộ phận truyền tảiNhân viên không kỹ thuật không được phép tháo rời hoặc sửa đổi các thông số mà không có sự cho phép.và kiểm tra không khí và mạch điện cũng được yêu cầu.
Bảo hành bảo trì sau bán hàng
Bảo hành máy hoàn chỉnh, bảo trì miễn phí cho các lỗi không phải do con người gây ra. Các trục trặc có thể nhanh chóng được điều tra và hướng dẫn từ xa, và các vấn đề khó có thể được sửa chữa tại chỗ.Giá chi phí suốt đời cung cấp phụ kiện nhà máy gốc, hỗ trợ kỹ thuật toàn bộ quy trình, hiệu chuẩn thiết bị và dịch vụ theo dõi sau bán hàng.
Phản hồi của khách hàng và giao tiếp sau bán hàng
Máy nâng và pin PCB hoạt động trơn tru và cải thiện hiệu quả sản xuất với tỷ lệ thất bại thấp.Chất lượng đáng tin cậy và hỗ trợ chu đáo đạt được sự hài lòng của khách hàng cao và đặt hàng lặp lại.
Câu hỏi thường gặp
- Các thiết bị tương thích với bảng PCB và dây chuyền sản xuất nào?
Các bảng mạch SMT chung, PCB năng lượng mới và bảng mạch điều khiển công nghiệp có thể được kết nối với các dây chuyền lắp ráp SMT tiêu chuẩn, hỗ trợ các thiết bị và mô hình tùy chỉnh phi tiêu chuẩn,và thích nghi với việc sản xuất bảng thông số kỹ thuật đa. - Tôi nên làm gì nếu thiết bị bị kẹt và việc nâng / lật không trơn tru?
Đầu tiên, dừng máy và ngắt nguồn để kiểm tra quá tải của bảng, tích tụ bụi và tắc nghẽn trong các bộ phận truyền tải, và cài đặt tham số không chính xác.Các lỗi đơn giản có thể được hướng dẫn từ xa để gỡ lỗi, và các vấn đề phức tạp có thể được sắp xếp cho các kỹ sư đến kiểm tra. - Thiết bị có thể điều chỉnh tốc độ và chiều cao không?
Hỗ trợ điều chỉnh tốc độ, điều chỉnh chiều cao, bắt đầu dừng theo thời gian, các tham số có thể được đặt bằng một màn hình cảm ứng, dễ vận hành, thích nghi với nhịp độ sản xuất của các quy trình khác nhau. - Làm thế nào để đảm bảo bảo đảm sau bán hàng và phụ kiện?
Bảo hành máy hoàn chỉnh, bảo trì miễn phí và thay thế cho các lỗi không phải do con người; Cung cấp giá chi phí suốt đời của phụ kiện gốc, cung cấp hỗ trợ kỹ thuật từ xa, hiệu chuẩn thiết bị,và dịch vụ tư vấn bảo trì thường xuyên.
Chứng nhận
CNSMT chuyên sản xuất máy nâng PCB tự động SMT và máy chuyển đổi. Thiết bị bền và ổn định phù hợp với quy trình SMT, kiểm tra và sơn. Sản phẩm hiệu quả chi phí bán tốt trên toàn cầu.Chúng tôi cung cấp dịch vụ bán hàng đầy đủ bao gồm cho phép, đào tạo và bảo trì, giành được sự tin tưởng rộng rãi từ các nhà sản xuất điện tử trên toàn thế giới.
