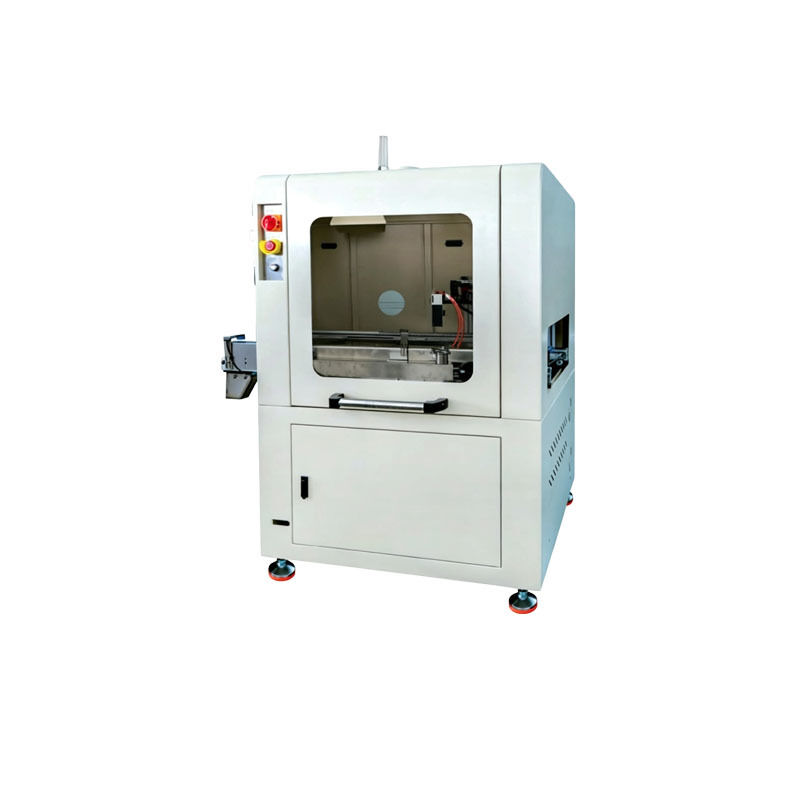

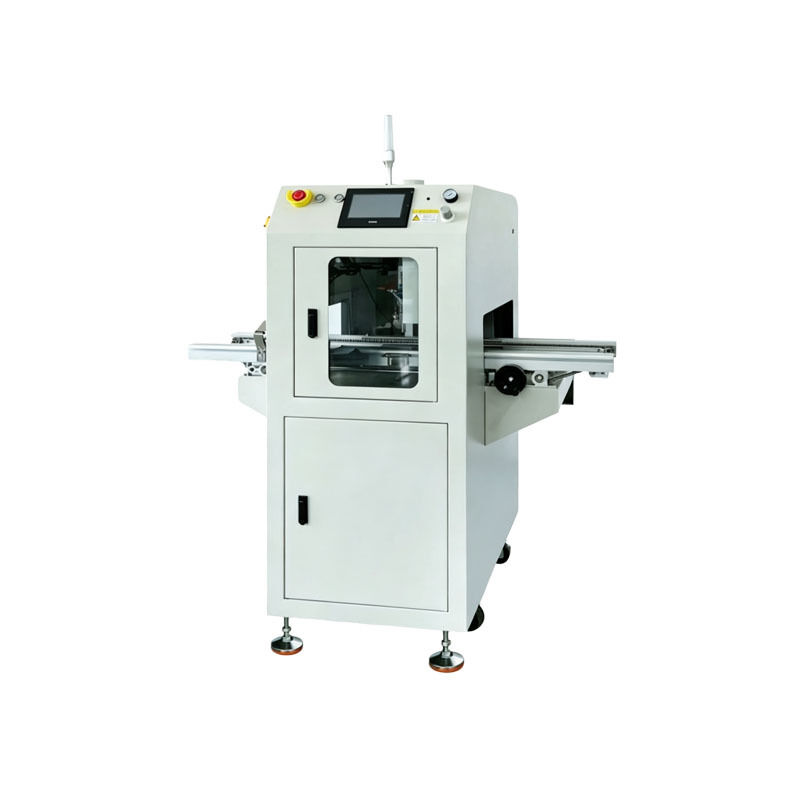

High precision whole board coating machine

Máy sơn toàn bộ tấm cao độ chính xác

Làm nổi bật

Máy sơn SMT chính xác cao
,
Máy phủ toàn bộ tấm cho SMT
,
Máy sơn dây SMT với bảo hành
Nguồn gốc

Trung Quốc
Hàng hiệu

CNSMT
Chứng nhận

CE- Precision Coating
Số mô hình

HN-Vision1
Số lượng đặt hàng tối thiểu

1 bộ máy hoặc đơn hàng hỗn hợp cũng được chấp nhận Vận chuyển: Bằng số lượng lớn hoặc Container
Giá bán

có thể đàm phán
chi tiết đóng gói

Hộp xuất khẩu tiêu chuẩn và gói gỗ cứng chắc chắn đều là lựa chọn
Thời gian giao hàng

1-2 ngày làm việc
Điều khoản thanh toán

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Máy sơn toàn bộ tấm cao độ chính xác

Name: Máy sơn toàn bộ tấm cao độ chính xác
Brand: Shenzhen CN Technology Co. Ltd..
SKU: HN-Vision1
Price: 10000 USD
Availability: InStock

button button

Nhận giá Liên hệ với bây giờ

Máy phủ toàn bộ bảng có độ chính xác cao

Phạm vi ứng dụng

Thích hợp cho các ứng dụng sơn phủ đa ngành bao gồm:

Bề mặt hàn phun lên toàn bộ bề mặt linh kiện
Phun trên diện rộng các tấm nhiều tấm
Phun bề mặt hàn của dải chiếu sáng nhà máy
Màn hình LED cỡ lớn

Tính năng thiết bị V1/V1S

Van điều chỉnh áp suất có độ chính xác cao để điều chỉnh áp suất không khí phun chính xác
Đường ray vận chuyển vật liệu mô hình mở với xích thép không gỉ đặc biệt và dải chống mài mòn để kéo dài tuổi thọ
Cơ chế truyền kép để điều chỉnh biên độ đường ray đảm bảo sự ổn định lâu dài
Kính chắn gió ở đầu vào/ra đường ray có cổng xả độc lập để cải thiện môi trường nhà xưởng
Báo lỗi bằng âm thanh và ánh sáng với giao diện hiển thị menu thân thiện với người dùng

Chức năng tùy chọn

Phát hiện dung tích sơn thông minh, tự động làm sạch van, làm sạch xích tự động (chỉ có ở Vision1S)

Thông số kỹ thuật

Các loại	Dự án	HN-Vision1	HN-Vision1S
Thông số lớp phủ	Hành trình trục Y và chiều cao tối đa của thành phần	Y=420mm; 70mm ở trên và 70mm ở dưới bề mặt xích
	Không gian cạnh PCB và chiều rộng lớp phủ đơn	Cạnh xử lý PCBA ≥ 5mm: 2-30mm (nguyên tử hóa nhỏ, nguyên tử hóa lớn)
	Chế độ truyền động trục Y	Động cơ bước + mô-đun dây đai	Động cơ servo + mô-đun dây đai
Tốc độ chạy tối đa trục Y	600 mm/giây
Hệ thống băng tải	Hướng làm việc	Trái L - Phải R (tiêu chuẩn), (phải R - trái L tùy chọn)
	Chiều cao truyền tải và tốc độ truyền tải	920±20mm; 2-13m/phút
	Động cơ truyền động và phương pháp điều chế biên độ	Động cơ điều chỉnh tốc độ, màn hình kỹ thuật số tốc độ; Điều chỉnh thủ công độ rộng rãnh, chiều rộng điều chế biên độ 50-460mm
Hệ thống cấu hình van phun	Bố trí van	Cấu hình 1 van phun
	Điều chỉnh áp suất không khí phun	Van điều chỉnh áp suất chính xác + đồng hồ cơ kỹ thuật số

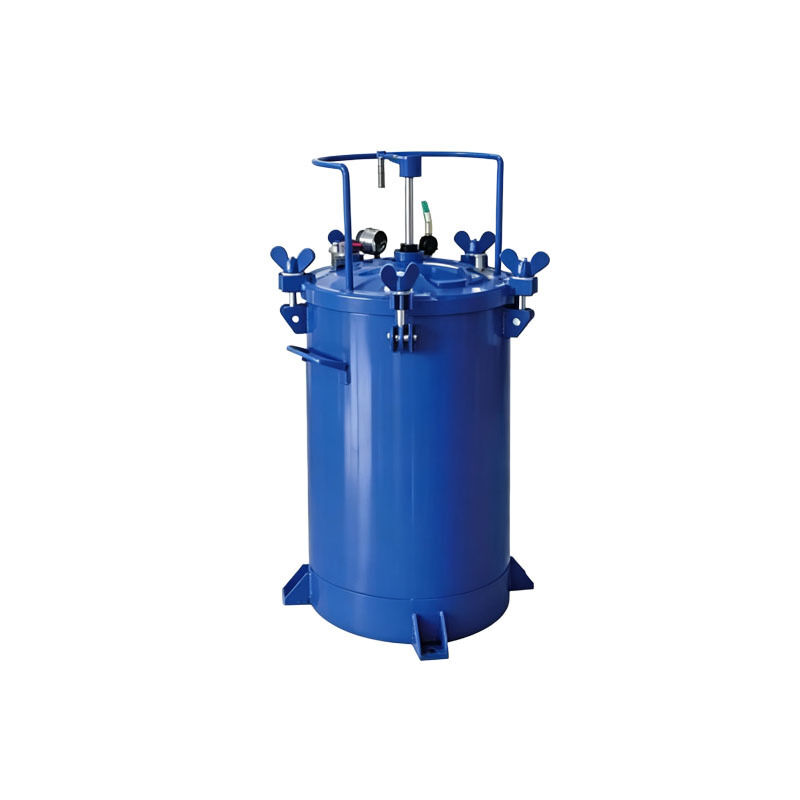

	Hệ thống cho ăn	Được trang bị thùng cung cấp keo áp lực 10L và thùng làm sạch bằng thép không gỉ 2L
Yêu cầu về địa điểm thiết bị	Kích thước	L1060W930H1700(mm)	L1060W1000H1700(mm)
	Trọng lượng thiết bị	Xấp xỉ. 320Kg	Xấp xỉ. 480Kg
	Áp suất không khí của thiết bị	≥0,4Mpa
	Yêu cầu về lượng khí thải	900m2/h, Đường kính cửa xả là 100mm	900m2/h, Đường kính cửa xả 150mm * 1
Công suất thiết bị và tổng điện năng tiêu thụ	AC220V 50-60Hz 1.2KW
Phương pháp điều khiển	PLC + màn hình cảm ứng

Tổng quan về máy phủ toàn bộ bảng mạch PCB

Máy phủ toàn bộ bảng mạch PCB là một thiết bị xử lý ba lớp tự động được thiết kế đặc biệt để bảo vệ toàn diện các bảng mạch. Còn được gọi là thiết bị phủ toàn bộ bảng mạch hoặc máy phun toàn bộ bảng mạch PCB, nó được sử dụng rộng rãi trong sản xuất bảo vệ hàng loạt cho sản xuất điện tử SMT, điều khiển công nghiệp, năng lượng mới và các ngành công nghiệp thiết bị gia dụng.

Thiết bị thông minh này thay thế các quy trình sơn và ngâm thủ công truyền thống, cung cấp khả năng phun phủ toàn bộ toàn bộ bảng mạch PCB. Nó loại bỏ những hạn chế của việc phun sơn cục bộ và đạt được lớp phủ đồng nhất trên bề mặt bảng mạch, bề mặt linh kiện và các khe hở chốt theo mọi hướng.

Công nghệ phủ chính xác

Dựa vào hệ thống kiểm soát phun có độ chính xác cao, thiết bị điều chỉnh chính xác lượng keo, tốc độ phun và hiệu ứng phun sương. Điều này đảm bảo độ dày lớp phủ đồng đều đồng thời loại bỏ các vấn đề về lớp phủ bị thiếu, tích tụ keo và độ dày không đồng đều.

Màng bảo vệ ba lớp dày đặc và ổn định mang lại khả năng chống ẩm, cách nhiệt, chống ăn mòn, chống sương mù muối và chống lão hóa, cải thiện đáng kể độ ổn định và tuổi thọ của sản phẩm điện tử.

Khả năng tương thích và tự động hóa vật liệu

Với khả năng thích ứng mạnh mẽ, thiết bị tương thích với nhiều loại sơn ba lớp thông thường khác nhau bao gồm acrylic, polyurethane và silicone. Nó đáp ứng nhu cầu phun cho các lớp phủ có độ nhớt khác nhau và các yêu cầu bảo vệ cho cả bảng mạch thông thường và bảng mạch chính xác.

Hỗ trợ các hoạt động hàng loạt liên tục với mức độ tự động hóa cao, nó giúp loại bỏ lớp phủ lặp đi lặp lại thủ công, cải thiện đáng kể hiệu quả sản xuất đồng thời giảm chi phí lao động và tổn thất lớp phủ.

Ưu điểm hoạt động

Máy phủ toàn bộ bo mạch PCB có tính năng vận hành ổn định, điều khiển đơn giản, bảo trì thuận tiện và tính phổ quát mạnh mẽ. Nó có thể tích hợp với các dây chuyền sản xuất tự động hoặc hoạt động độc lập như một máy duy nhất, khiến nó trở nên lý tưởng cho cả các nhà máy xử lý nhỏ và các doanh nghiệp sản xuất điện tử lớn đang nâng cấp công nghệ bảo vệ bảng mạch của họ.

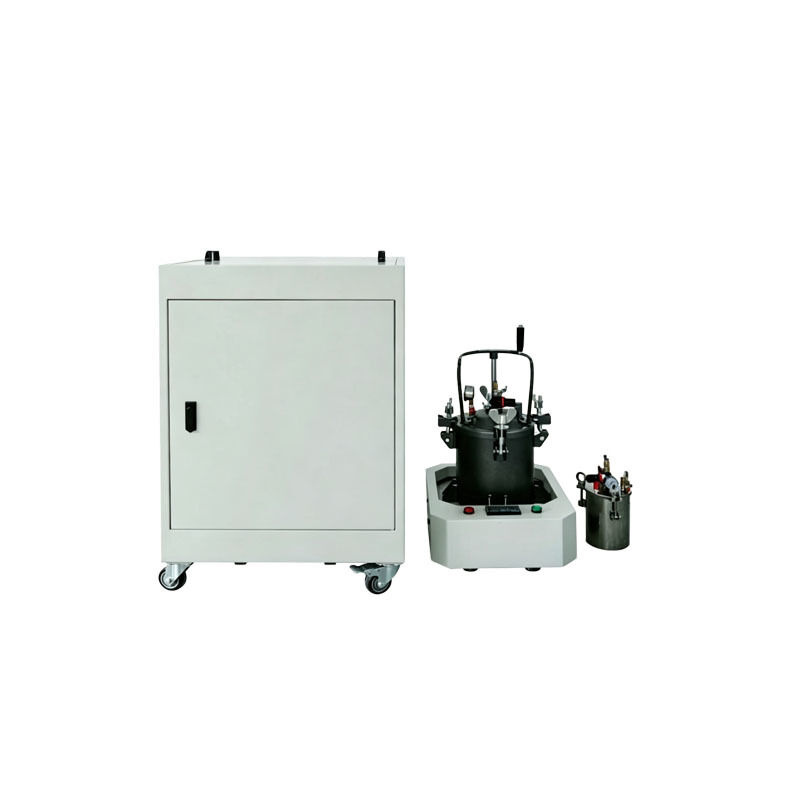

Hệ thống giám sát cung cấp keo và tủ vận chuyển
