Làm nổi bật
Máy tải PCB tự động
,Máy tải PCB đường SMT
,Hệ thống tải PCB hoàn toàn tự động
-
Nguồn gốcTrung Quốc
-
Hàng hiệuCNSMT
-
Chứng nhậnCE-flipper machine-elevator
-
Số mô hìnhHN-L10
-
Số lượng đặt hàng tối thiểu1 bộ máy hoặc đơn hàng hỗn hợp cũng được chấp nhận Vận chuyển: Bằng số lượng lớn hoặc Container
-
Giá báncó thể đàm phán
-
chi tiết đóng góiHộp xuất khẩu tiêu chuẩn và gói gỗ cứng chắc chắn đều là lựa chọn
-
Thời gian giao hàng1-2 ngày làm việc
-
Điều khoản thanh toánL/C, D/A, D/P, T/T, Western Union, MoneyGram

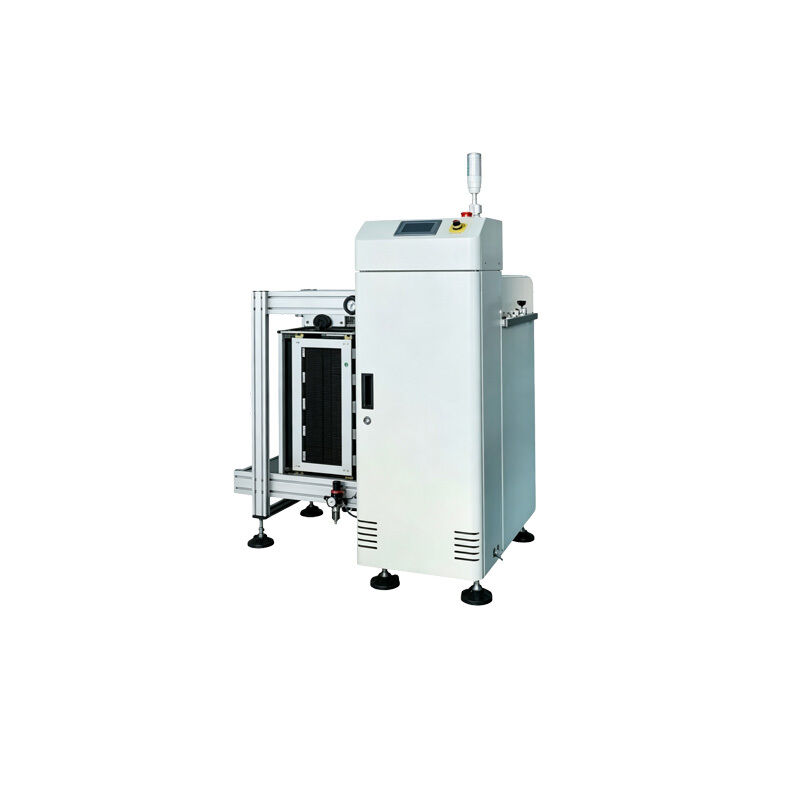

Máy nạp PCB hoàn toàn tự động
Trình tải hoàn toàn tự động PCB
Thiết bị tự động hóa tiên tiến dành cho dây chuyền sản xuất SMT, được thiết kế để xử lý và cấp PCB hiệu quả.
Phạm vi ứng dụng
Lý tưởng cho dây chuyền sản xuất lớp phủ SMT, có sẵn ở cả kích thước khung lớn và nhỏ để đáp ứng các yêu cầu sản xuất khác nhau.
Các tính năng chính
- PLC + hệ thống điều khiển màn hình cảm ứng với màn hình menu trực quan
- Phát hiện lỗi bằng hệ thống báo động âm thanh, ánh sáng
- Được trang bị cổng tín hiệu truyền thông SMEMA để tích hợp liền mạch
Trường ứng dụng
Máy nạp hoàn toàn tự động PCB phục vụ nhiều ngành công nghiệp bao gồm điện tử tiêu dùng 3C, điện tử ô tô, nguồn điện điều khiển công nghiệp, điện tử y tế, nhà thông minh an ninh và quang điện năng lượng mới. Nó tích hợp với dây chuyền sản xuất thử nghiệm sản phẩm hoàn chỉnh và giá treo bề mặt SMT, plug-in DIP, kiểm tra AOI, quy trình PCB và thành phẩm, kết nối liền mạch với máy in và thiết bị gắn trên bề mặt để cho phép vận hành nạp PCB tự động.
Thông số kỹ thuật
| tham số | Máy khung nhỏ | Máy khung lớn |
|---|---|---|
| Hướng làm việc & Không gian biên PCB | Trái → Phải (tiêu chuẩn), Phải → Trái (tùy chọn); Cạnh quá trình PCBA ≥ 5 mm | Trái → Phải (tiêu chuẩn), Phải → Trái (tùy chọn); Cạnh quá trình PCBA ≥ 5 mm |
| Chiều cao vận chuyển & Chiều cao thành phần tối đa | 920±20mm, Dưới 45mm (có thể tùy chỉnh) | 920±20mm, Dưới 45mm (có thể tùy chỉnh) |
| Hệ thống truyền tải | Dây chuyền kỹ thuật phẳng nylon màu đen | |
| Cấu hình động cơ | 3 động cơ tốc độ cố định + 1 động cơ phanh | |
| Kích thước khung vật liệu | 355×320×565 mm | 535×530×565 mm |
| Kích thước PCB tối đa | L50×W50 - L330×W250mm | L50×W50 - L525×W460mm |
| Cơ chế nâng | Vít bi với bệ nâng tích hợp bằng nhôm đúc | |
| Kích thước tổng thể (Gửi/Nhận) | Gửi: 1330×780×1200 mm Nhận: 1750×780×1200 mm |
Gửi: 1800×1120×1350 mm Nhận: 2520×1120×1350 mm |
| Yêu cầu về nguồn điện | Áp suất không khí ≥0,4Mpa, nguồn điện 220V 50-60Hz | |
| Tiêu thụ điện năng & Trọng lượng | 0,5KW, ≈240Kg | 0,5KW, ≈290Kg |
| Hệ thống điều khiển | PLC + màn hình cảm ứng điều khiển hiển thị, cổng giao tiếp SMEMA | |
Máy nạp tự động bảng mạch SMT là thiết bị tự động hóa thiết yếu cho dây chuyền sản xuất SMT. Máy cấp PCB chuyên dụng này tự động hóa các quy trình cấp bảng mạch, thích ứng hoàn hảo với các máy in dán hàn và kết nối liền mạch với thiết bị sản xuất SMT để đạt được các hoạt động cấp PCB liên tục, không cần người điều khiển.
Với hoạt động ổn định và căn chỉnh chính xác, máy cấp PCB thay thế hiệu quả việc tải thủ công, loại bỏ các lỗi vận hành và hư hỏng tĩnh điện đồng thời cải thiện đáng kể hiệu quả của dây chuyền sản xuất. Hệ thống này hỗ trợ sản xuất hàng loạt bảng mạch tiêu chuẩn và có thể được tùy chỉnh cho các yêu cầu nạp tự động PCB không tiêu chuẩn, đáp ứng nhiều loại bảng PCB có kích thước đặc biệt và không đều với khả năng thích ứng mạnh mẽ.
Các mô hình của chúng tôi bao gồm các kiểu bộ nạp PCB PCB tích hợp chính thống, kết hợp các chức năng nạp, nhận và nạp bảng mạch tự động trong một cấu trúc nhỏ gọn. Thiết bị này hỗ trợ thay đổi và gỡ lỗi dây chuyền nhanh chóng, giúp thiết bị phù hợp với dây chuyền sản xuất SMT trong nhiều ngành công nghiệp bao gồm điện tử 3C, điện tử ô tô, điều khiển công nghiệp và ứng dụng y tế.
Biện pháp phòng ngừa an toàn
- Không tiếp cận khu vực nạp bảng trong khi vận hành
- Làm quen với các vị trí nút dừng khẩn cấp
- Bảo trì yêu cầu thao tác tắt nguồn
- Nghiêm cấm việc sửa đổi thiết bị trái phép
- Cần kiểm tra thường xuyên các phụ kiện
Dịch vụ hậu mãi
- Bảo hành máy đầy đủ
- Gỡ lỗi và đào tạo tại chỗ miễn phí
- Hỗ trợ kỹ thuật và hỏi đáp 24/7
- Hỗ trợ khắc phục sự cố nhanh chóng
- Cung cấp lâu dài các bộ phận chính hãng của nhà máy
Phản hồi của khách hàng
Khách hàng báo cáo rằng máy nạp PCB SMT tự động của CNSMT chạy ổn định và kết nối tốt với máy in dán hàn, cải thiện đáng kể hiệu quả cấp liệu. Thiết kế phi tiêu chuẩn tùy chỉnh phù hợp hoàn hảo với dây chuyền sản xuất. Đội ngũ hậu mãi cung cấp phản hồi nhanh chóng và vận hành thử tại chỗ kịp thời. Hiệu suất chi phí tuyệt vời đã dẫn đến sự hợp tác lâu dài và mua hàng lặp lại để mở rộng công suất.
Câu hỏi thường gặp
- Sự mất ổn định của bìa cứng và tấm hút:Nguyên nhân do rò rỉ cốc hút, cong vênh hoặc sai lệch cài đặt thông số độ cao dẫn đến hút trống hoặc hút nhiều bảng
- Căn chỉnh và sai lệch cấp liệu không chính xác:Do đai lỏng, khoảng cách ray dẫn hướng bất thường, cảm biến bị bẩn hoặc cấp liệu không thẳng hàng với máy in
- Hoạt động khởi động/dừng bất thường:Do lỗi cảm ứng quang điện, áp suất không khí không đủ hoặc tắt máy không rõ nguyên nhân/giao bảng trống liên tục
- Nâng máy bị giật và có tiếng ồn bất thường:Nguyên nhân là do ốc vít thiếu dầu bôi trơn, bụi tích tụ trên ray dẫn hướng hoặc động cơ nâng quá tải
Chứng chỉ
CNSMT chuyên sản xuất máy nạp PCB SMT tự động, bao gồm máy xử lý bo mạch SMT, bộ cấp liệu phù hợp với máy in, thiết bị phi tiêu chuẩn tùy chỉnh và mô hình tải-dỡ tích hợp. Máy của chúng tôi được sử dụng rộng rãi trong các ngành công nghiệp 3C, điện tử ô tô và điều khiển công nghiệp, bán trên toàn thế giới với giá cả cạnh tranh. Chúng tôi cung cấp dịch vụ hậu mãi hoàn chỉnh và các giải pháp tùy chỉnh cho các nhà sản xuất SMT.
