Làm nổi bật
Máy phát nitơ tinh khiết cao SMT
,99.999% nồng độ nitơ máy phát điện lò bay trở lại
,Máy phát điện nitơ đường SMT
-
Công suất nitơ5~40Nm3/giờ
-
Độ tinh khiết nitơ95%~99,999%
-
Áp lực nitơ0,5 ~ 0,8Mpa (tăng áp suất cao)
-
Điểm sương nitơ≤-40°C(Áp suất khí quyển)
-
Kiểm soát nguồn điện0.2kw 220v 50Hz
-
Nguồn gốcTrung Quốc
-
Hàng hiệuCNSMT
-
Chứng nhậnCE-Nitrogen Generator
-
Số mô hìnhHN4010/4020
-
Số lượng đặt hàng tối thiểu1 bộ máy hoặc đơn hàng hỗn hợp cũng được chấp nhận Vận chuyển: Bằng số lượng lớn hoặc Container
-
Giá báncó thể đàm phán
-
chi tiết đóng góiHộp xuất khẩu tiêu chuẩn và gói gỗ cứng chắc chắn đều là lựa chọn
-
Thời gian giao hàng1-2 ngày làm việc
-
Điều khoản thanh toánL/C, D/A, D/P, T/T, Western Union, MoneyGram

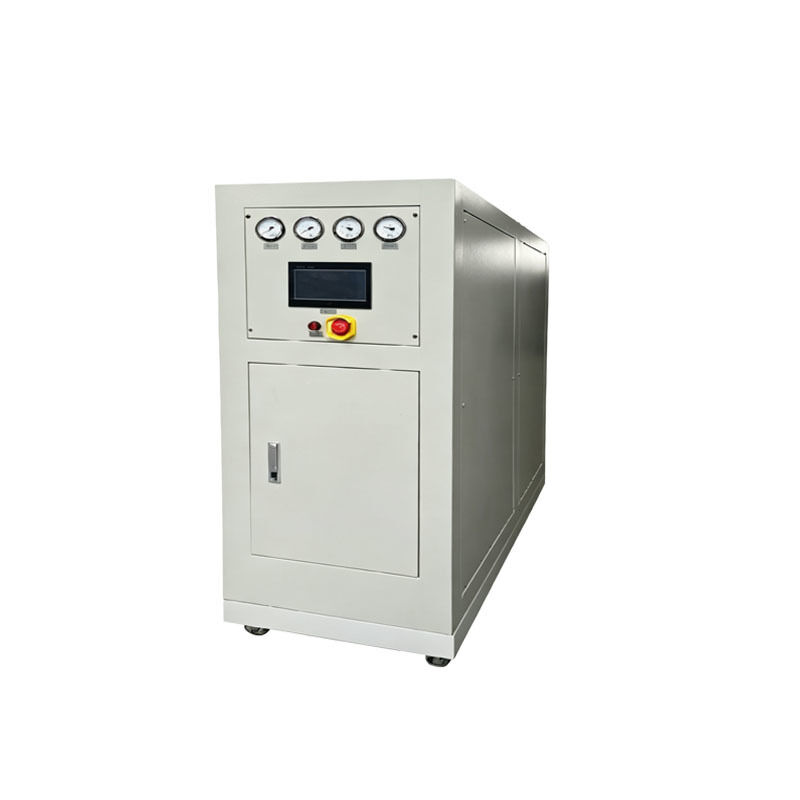

99.999% Máy phát nitơ tinh khiết cao cho lò bơm SMT
Máy tạo nitơ có độ tinh khiết cao 99,999% cho lò nướng Reflow SMT
Hệ thống tạo nitơ tiên tiến được thiết kế đặc biệt cho các ứng dụng lò phản xạ SMT, cung cấp nitơ có độ tinh khiết cực cao cho hiệu suất hàn vượt trội.
Các tính năng chính
- Dễ dàng lắp đặt và vận hành với chi phí vận hành thấp
- Công nghệ làm đầy được cấp bằng sáng chế đảm bảo độ nén của sàng phân tử và tuổi thọ kéo dài
- Hiệu suất hấp phụ cao cải thiện hiệu suất sản phẩm đồng thời giảm tiêu thụ năng lượng
- Cấu trúc kết hợp mô-đun cho phép điều chỉnh công suất linh hoạt, giảm chi phí mua sắm
- Giao tiếp tín hiệu RS485 để có khả năng tương thích và thích ứng mạnh mẽ
- Kiểm soát ứng dụng di động để bật/tắt hoạt động và theo dõi thông số thời gian thực
- Giao tiếp trực tuyến qua TCP + giao tiếp internet từ xa
- Van và dụng cụ tiêu chuẩn quốc gia đảm bảo chất lượng ổn định, đáng tin cậy
- Nhiều thiết bị có thể hoạt động song song với khả năng dự phòng N+1
Thông số kỹ thuật
| Người mẫu | Công suất đầu ra | Độ tinh khiết của nitơ | Kích thước L*W*H (mm) | Cửa hút gió | Cửa thoát khí | Trọng lượng (kg) | Nguồn điện |
|---|---|---|---|---|---|---|---|
| HN4010 | 10Nm³/giờ | ≥99,99% | 1300*950*1850 | G1/2" | G1/2" | 500 | AC220V/0.2KW |
| HN4020 | 20Nm³/giờ | ≥99,99% | 1400*950*1850 | G1" | G1/2" | 600 | AC220V/0.2KW |
| HN4030 | 30Nm³/giờ | ≥99,99% | 1500*950*1850 | G1" | G1/2" | 700 | AC220V/0.2KW |
| HN4040 | 40Nm³/giờ | ≥99,99% | 1600*1000*2000 | G1" | G1/2" | 800 | AC220V/0.2KW |
| HN4050 | 50Nm³/giờ | ≥99,99% | 1600*1200*2200 | G1" | G1/4" | 1000 | AC220V/0.2KW |
| HN4060 | 60Nm³/giờ | ≥99,99% | 1600*1200*2200 | G1" | G1" | 1200 | AC220V/0.2KW |
| HN4080 | 80Nm³/giờ | ≥99,99% | 1800*1400*2500 | G1" | G1" | 1600 | AC220V/0.2KW |
| HN4100 | 100Nm³/giờ | ≥99,99% | 2000*1600*2600 | DN32 | G1" | 1800 | AC220V/0.2KW |
| HN4150 | 150Nm³/giờ | ≥99,99% | 2200*1600*2700 | DN40 | G1" | 2400 | AC220V/0.2KW |
| HN4200 | 200Nm³/giờ | ≥99,99% | 2300*1600*2700 | DN50 | DN40 | 3000 | AC220V/0.2KW |
| HN4250 | 250Nm³/giờ | ≥99,99% | 2400*1600*2700 | DN50 | DN40 | 4000 | AC220V/0.2KW |
| HN4300 | 300Nm³/giờ | ≥99,99% | 2500*1600*2760 | DN65 | DN40 | 5600 | AC220V/0.2KW |
| HN4400 | 400Nm³/giờ | ≥99,99% | 2700*1800*2900 | DN65 | DN50 | 6500 | AC220V/0.2KW |
| HN4500 | 500Nm³/giờ | ≥99,99% | 3200*2400*3900 | DN80 | DN65 | 7500 | AC220V/0.2KW |
| HN4600 | 600Nm³/giờ | ≥99,99% | 3500*2500*4000 | DN80 | DN65 | 8500 | AC220V/0.2KW |
| HN4700 | 700Nm³/giờ | ≥99,99% | 3500*2500*4500 | DN100 | DN80 | 9500 | AC220V/0.2KW |
| HN4800 | 800Nm³/giờ | ≥99,99% | 3800*2600*4500 | DN100 | DN80 | 11000 | AC220V/0.2KW |
| HN4900 | 900Nm³/giờ | ≥99,99% | 3800*2600*5200 | DN100 | DN80 | 12000 | AC220V/0.2KW |
| HN41000 | 1000Nm³/h | ≥99,99% | 4000*2800*5500 | DN100 | DN80 | 15000 | AC220V/0.2KW |
Lĩnh vực ứng dụng của máy phát điện nitơ SMT
Ứng dụng cốt lõi (Hội thảo SMT)
Hàn Reflow (Quan trọng nhất)
Mục đích: Lò chứa đầy nitơ với hàm lượng oxy được kiểm soát ở mức 50-1000 ppm (thường <100 ppm).
Tác dụng: Tạo ra các mối hàn sáng, đầy đủ với khả năng thấm ướt mạnh; giảm mối hàn nguội, cầu nối và bóng hàn, tăng năng suất từ 10-30%; thích hợp cho các linh kiện vi mô BGA/QFN/0201/01005 và chất hàn không chì.
Độ tinh khiết: Thông thường 99,99%; ô tô/y tế/hàng không vũ trụ yêu cầu 99,999% (O₂ <10 ppm).
Mục đích: Lò chứa đầy nitơ với hàm lượng oxy được kiểm soát ở mức 50-1000 ppm (thường <100 ppm).
Tác dụng: Tạo ra các mối hàn sáng, đầy đủ với khả năng thấm ướt mạnh; giảm mối hàn nguội, cầu nối và bóng hàn, tăng năng suất từ 10-30%; thích hợp cho các linh kiện vi mô BGA/QFN/0201/01005 và chất hàn không chì.
Độ tinh khiết: Thông thường 99,99%; ô tô/y tế/hàng không vũ trụ yêu cầu 99,999% (O₂ <10 ppm).
Hàn sóng / Hàn sóng chọn lọc
Mục đích: Lớp phủ nitơ phía trên nồi hàn để ngăn chặn quá trình oxy hóa ở nhiệt độ cao.
Tác dụng: Giảm xỉ hàn 50-80%, giảm chi phí hàn; tạo ra các mối hàn đáng tin cậy hơn.
Mục đích: Lớp phủ nitơ phía trên nồi hàn để ngăn chặn quá trình oxy hóa ở nhiệt độ cao.
Tác dụng: Giảm xỉ hàn 50-80%, giảm chi phí hàn; tạo ra các mối hàn đáng tin cậy hơn.
Pha chế / Sơn / Bảo dưỡng
Mục đích: Bảo vệ tẩy nitơ để ngăn chặn quá trình oxy hóa và hấp thụ độ ẩm của keo/lớp phủ.
Tác dụng: Đảm bảo lớp phủ đồng nhất, độ bám dính cao và xử lý ổn định, tăng cường khả năng cách nhiệt và độ tin cậy.
Mục đích: Bảo vệ tẩy nitơ để ngăn chặn quá trình oxy hóa và hấp thụ độ ẩm của keo/lớp phủ.
Tác dụng: Đảm bảo lớp phủ đồng nhất, độ bám dính cao và xử lý ổn định, tăng cường khả năng cách nhiệt và độ tin cậy.
Bao bì chính xác (MiniLED / Chips)
Mục đích: Bảo vệ mối hàn vi mô cho BGA/QFN/CSP/SiP.
Tác dụng: Bảo vệ mối hàn cực mịn, chống oxy hóa và mối hàn nguội.
Mục đích: Bảo vệ mối hàn vi mô cho BGA/QFN/CSP/SiP.
Tác dụng: Bảo vệ mối hàn cực mịn, chống oxy hóa và mối hàn nguội.
Lưu trữ và vận chuyển linh kiện/PCB
Mục đích: Làm đầy nitơ để chống ẩm và oxy hóa, đặc biệt đối với bề mặt đồng, bề mặt vàng và các bộ phận chính xác.
Tác dụng: Kéo dài thời hạn sử dụng và ngăn ngừa quá trình oxy hóa miếng hàn.
Mục đích: Làm đầy nitơ để chống ẩm và oxy hóa, đặc biệt đối với bề mặt đồng, bề mặt vàng và các bộ phận chính xác.
Tác dụng: Kéo dài thời hạn sử dụng và ngăn ngừa quá trình oxy hóa miếng hàn.
Ứng dụng mở rộng
Chất bán dẫn: Làm sạch wafer, khắc, lắng đọng, ủ, thiêu kết, bảo vệ bao bì.
Pin Lithium: Làm khô điện cực, bảo vệ nitơ, chống cháy nổ, môi trường trơ.
Quang điện: Cắt wafer silicon, khuếch tán, bảo vệ nitơ PECVD.
Phần cứng/Phụ tùng chính xác: Hàn, xử lý nhiệt, bảo vệ chống oxy hóa.
Pin Lithium: Làm khô điện cực, bảo vệ nitơ, chống cháy nổ, môi trường trơ.
Quang điện: Cắt wafer silicon, khuếch tán, bảo vệ nitơ PECVD.
Phần cứng/Phụ tùng chính xác: Hàn, xử lý nhiệt, bảo vệ chống oxy hóa.
Các thông số chính (Sử dụng chung SMT)
Độ tinh khiết: 99,9%-99,999% (hàm lượng oxy 10-1000 ppm)
Điểm sương: ≤ -40oC (ngăn hơi nước ảnh hưởng đến quá trình hàn)
Áp suất: 0,4-0,6 MPa
Lưu lượng: 8 vùng nhiệt độ một rãnh 20-30 Nm³/h; rãnh kép 12 vùng nhiệt độ 50-60 Nm³/h
Điểm sương: ≤ -40oC (ngăn hơi nước ảnh hưởng đến quá trình hàn)
Áp suất: 0,4-0,6 MPa
Lưu lượng: 8 vùng nhiệt độ một rãnh 20-30 Nm³/h; rãnh kép 12 vùng nhiệt độ 50-60 Nm³/h
Tại sao nên sử dụng thế hệ nitơ tại chỗ
So với nitơ lỏng/xi lanh: giảm chi phí 30-50%, sẵn sàng sử dụng, không có nguy cơ gián đoạn nguồn cung cấp.
Tính ổn định: Có thể kiểm soát độ tinh khiết/áp suất/điểm sương, thích hợp cho sản xuất liên tục 24 giờ.
Độ sạch: Lọc nhiều giai đoạn, không dầu và không nước, hỗ trợ quá trình không cần rửa.
Tính ổn định: Có thể kiểm soát độ tinh khiết/áp suất/điểm sương, thích hợp cho sản xuất liên tục 24 giờ.
Độ sạch: Lọc nhiều giai đoạn, không dầu và không nước, hỗ trợ quá trình không cần rửa.
Các loại máy tạo nitơ
Máy tạo nitơ hấp phụ xoay áp suất PSA
Nguyên tắc: Ở nhiệt độ phòng, oxy được hấp phụ bằng rây phân tử carbon (CMS) dưới áp suất, sau đó được giải hấp dưới áp suất giảm; hai tòa tháp xen kẽ nhau để sản xuất khí liên tục.
Độ tinh khiết: 95%-99,9995% (thường là 99,99%/99,999% đối với SMT)
Tốc độ dòng chảy: 5-5000 Nm³/h (Rãnh đơn SMT 20-30 Nm³/h, rãnh kép 50-60 Nm³/h)
Ưu điểm: Khởi động nhanh (3-10 phút), độ tinh khiết có thể điều chỉnh, tiêu thụ năng lượng thấp, kích thước nhỏ gọn, bảo trì dễ dàng
Nhược điểm: Chi phí tăng đối với độ tinh khiết cực cao (>99,999%)
Ứng dụng: Hàn sóng / phản xạ SMT, bao bì điện tử, chất bán dẫn, pin lithium, quang điện.
Độ tinh khiết: 95%-99,9995% (thường là 99,99%/99,999% đối với SMT)
Tốc độ dòng chảy: 5-5000 Nm³/h (Rãnh đơn SMT 20-30 Nm³/h, rãnh kép 50-60 Nm³/h)
Ưu điểm: Khởi động nhanh (3-10 phút), độ tinh khiết có thể điều chỉnh, tiêu thụ năng lượng thấp, kích thước nhỏ gọn, bảo trì dễ dàng
Nhược điểm: Chi phí tăng đối với độ tinh khiết cực cao (>99,999%)
Ứng dụng: Hàn sóng / phản xạ SMT, bao bì điện tử, chất bán dẫn, pin lithium, quang điện.
Máy tạo nitơ màng
Nguyên lý: Khí nén đi qua màng sợi rỗng; O₂/CO₂/H₂O thấm nhanh, trong khi N₂ được giữ lại và làm giàu.
Độ tinh khiết: 90%-99% (tối đa 99%, không đáp ứng yêu cầu SMT có độ tinh khiết cao)
Tốc độ dòng chảy: 1-1000 Nm³/h
Ưu điểm: Sẵn sàng sử dụng ngay, kích thước nhỏ nhất, không cần bảo trì, không có bộ phận chuyển động
Nhược điểm: Độ tinh khiết thấp, hàm lượng oxy cao, không thể điều chỉnh được
Ứng dụng: Kịch bản có độ tinh khiết thấp; không thích hợp cho hàn SMT.
Độ tinh khiết: 90%-99% (tối đa 99%, không đáp ứng yêu cầu SMT có độ tinh khiết cao)
Tốc độ dòng chảy: 1-1000 Nm³/h
Ưu điểm: Sẵn sàng sử dụng ngay, kích thước nhỏ nhất, không cần bảo trì, không có bộ phận chuyển động
Nhược điểm: Độ tinh khiết thấp, hàm lượng oxy cao, không thể điều chỉnh được
Ứng dụng: Kịch bản có độ tinh khiết thấp; không thích hợp cho hàn SMT.
Máy tạo nitơ tách khí lạnh
Nguyên tắc: Nén và lọc không khí → hóa lỏng (-196°C) → chưng cất phân đoạn để tách N₂/O₂.
Độ tinh khiết: 99,999%-99,9999% (độ tinh khiết cực cao)
Tốc độ dòng chảy: 1.000 đến hàng chục nghìn Nm³/h (dòng cực lớn)
Ưu điểm: Độ tinh khiết cao nhất, lưu lượng lớn nhất, có thể tạo ra nitơ lỏng
Nhược điểm: Đầu tư cao, diện tích lớn, khởi động chậm (24h), tiêu thụ năng lượng cao
Ứng dụng: Hóa dầu, luyện kim, hàng không vũ trụ quy mô lớn; hiếm khi được sử dụng trong SMT.
Độ tinh khiết: 99,999%-99,9999% (độ tinh khiết cực cao)
Tốc độ dòng chảy: 1.000 đến hàng chục nghìn Nm³/h (dòng cực lớn)
Ưu điểm: Độ tinh khiết cao nhất, lưu lượng lớn nhất, có thể tạo ra nitơ lỏng
Nhược điểm: Đầu tư cao, diện tích lớn, khởi động chậm (24h), tiêu thụ năng lượng cao
Ứng dụng: Hóa dầu, luyện kim, hàng không vũ trụ quy mô lớn; hiếm khi được sử dụng trong SMT.
Lựa chọn thiết bị xưởng SMT
Ưu tiên: Máy tạo nitơ PSA (độ tinh khiết 99,99%/99,999%, phù hợp với lưu lượng, chi phí thấp, dễ bảo trì)
Không khuyến khích: Tách màng (không đủ độ tinh khiết)
Không nên dùng: Cryogen (đầu tư cao/tiêu thụ năng lượng)
Không khuyến khích: Tách màng (không đủ độ tinh khiết)
Không nên dùng: Cryogen (đầu tư cao/tiêu thụ năng lượng)
Câu hỏi thường gặp về máy tạo nitơ
1. Độ tinh khiết nitơ cần thiết cho sản xuất SMT là bao nhiêu?
Hàn chung: 99,99%; Bao bì ô tô, y tế và độ chính xác cao: 99,999%.
Hàn chung: 99,99%; Bao bì ô tô, y tế và độ chính xác cao: 99,999%.
2. Tại sao hàn cần bảo vệ nitơ?
Ức chế quá trình oxy hóa ở nhiệt độ cao, giảm cặn hàn và các mối nối bị lỗi, cải thiện chất lượng hàn và năng suất sản phẩm.
Ức chế quá trình oxy hóa ở nhiệt độ cao, giảm cặn hàn và các mối nối bị lỗi, cải thiện chất lượng hàn và năng suất sản phẩm.
3. Chỉ số điểm sương tiêu chuẩn là gì?
Được kiểm soát ổn định dưới -40oC để tránh độ ẩm ảnh hưởng đến hiệu quả hàn.
Được kiểm soát ổn định dưới -40oC để tránh độ ẩm ảnh hưởng đến hiệu quả hàn.
4. Phạm vi áp suất làm việc bình thường?
0,4-0,6 MPa, phù hợp với nhu cầu sản xuất SMT hàng ngày.
0,4-0,6 MPa, phù hợp với nhu cầu sản xuất SMT hàng ngày.
5. Tiêu thụ bao nhiêu gas mỗi giờ?
20-30 Nm³/h đối với lò đơn rãnh 8 vùng; 50-60 Nm³/h đối với lò 12 vùng đường đôi.
20-30 Nm³/h đối với lò đơn rãnh 8 vùng; 50-60 Nm³/h đối với lò 12 vùng đường đôi.
6. Máy phát điện tại chỗ và bình chứa nitơ lỏng?
Thiết bị tại chỗ cắt giảm chi phí từ 30%-50%, cung cấp khí ổn định và không có nguy cơ ngừng hoạt động.
Thiết bị tại chỗ cắt giảm chi phí từ 30%-50%, cung cấp khí ổn định và không có nguy cơ ngừng hoạt động.
7. Máy có thể chạy liên tục 24h được không?
Có, hiệu suất ổn định hỗ trợ hoạt động lâu dài không ngừng nghỉ.
Có, hiệu suất ổn định hỗ trợ hoạt động lâu dài không ngừng nghỉ.
8. Khí đầu ra có đủ sạch không?
Lọc nhiều giai đoạn đạt được khí không dầu và không nước, phù hợp với quy trình hàn không sạch.
Lọc nhiều giai đoạn đạt được khí không dầu và không nước, phù hợp với quy trình hàn không sạch.
9. Hàm lượng oxy tăng bất thường thường gặp?
Kiểm tra bộ lọc nạp khí, thay thế chất hấp phụ cũ và kiểm tra rò rỉ khí trong đường ống.
Kiểm tra bộ lọc nạp khí, thay thế chất hấp phụ cũ và kiểm tra rò rỉ khí trong đường ống.
10. Mẹo bảo trì hàng ngày?
Thường xuyên xả nước, thay lõi lọc định kỳ và giữ cho hệ thống thông gió khô ráo.
Thường xuyên xả nước, thay lõi lọc định kỳ và giữ cho hệ thống thông gió khô ráo.
Chức năng của máy tạo nitơ
- Tách nitơ đủ tiêu chuẩn khỏi khí nén
- Cung cấp bảo vệ chống oxy hóa cho sản xuất công nghiệp
- Duy trì bầu không khí trơ để tránh cháy nổ
- Cung cấp áp suất không khí ổn định và lượng khí đầu ra liên tục
- Loại bỏ độ ẩm, dầu và tạp chất từ không khí
- Hỗ trợ làm việc liên tục trong thời gian dài
- Đáp ứng các yêu cầu về độ tinh khiết khác nhau của quá trình sản xuất
- Bảo vệ phôi và nâng cao năng suất sản phẩm
Ghi chú hoạt động
- Giữ môi trường hoạt động khô ráo, không có bụi và thông gió tốt
- Kiểm tra áp suất không khí và thoát nước thường xuyên
- Thay thế các bộ phận lọc theo lịch trình để đảm bảo độ sạch của khí
- Theo dõi độ tinh khiết nitơ, áp suất và điểm sương trong thời gian thực
- Tránh khởi động và tắt máy thường xuyên
- Kiểm tra đường ống và van xem có rò rỉ không khí định kỳ không
- Không tự ý điều chỉnh các thông số bên trong
- Dừng hoạt động ngay lập tức khi có tiếng ồn bất thường hoặc xảy ra lỗi
- Tiến hành bảo trì định kỳ để kéo dài tuổi thọ
- Giữ nguồn điện ổn định trong quá trình hoạt động
Lỗi thường gặp
- Độ tinh khiết nitơ không đủ tiêu chuẩn, hàm lượng oxy quá mức
- Áp suất không khí bất thường và lượng khí thải ra không đủ
- Độ ẩm và hàm lượng dầu quá cao trong khí
- Trục trặc và rò rỉ không khí của van chuyển mạch
- Lão hóa và hư hỏng của các phần tử lọc và sàng phân tử cacbon
- Tiếng ồn và độ rung bất thường trong quá trình hoạt động
- Lỗi điện, dữ liệu cảm biến không chính xác
- Rò rỉ không khí của đường ống và báo động quá nhiệt
Dịch vụ hậu mãi
- Đào tạo lắp đặt, vận hành và vận hành tại chỗ chuyên nghiệp
- Bảo hành dài hạn và hỗ trợ kỹ thuật trọn đời
- Phản ứng nhanh với việc xử lý lỗi và khắc phục sự cố
- Thăm viếng thường xuyên và hướng dẫn bảo trì định kỳ
- Cung cấp đầy đủ phụ tùng và vật tư tiêu hao chính hãng
Hiệu suất chi phí
- Sản xuất khí tại chỗ cắt giảm đáng kể chi phí vận hành so với nitơ lỏng và đóng chai
- Tiêu thụ điện năng thấp, ít lãng phí năng lượng khi hoạt động lâu dài
- Các bộ phận cốt lõi bền bỉ, tỷ lệ hư hỏng thấp và chi phí bảo trì ít hơn
- Cấu trúc nhỏ gọn tiết kiệm không gian nhà xưởng
- Chất lượng khí ổn định cải thiện năng suất sản phẩm và lợi ích kinh tế
Thông tin liên hệ
Điện thoại: +8613537875415
Email: Lizzy@smtlinemachine.com
Địa chỉ: Khu công nghiệp Xintian, Baoan, thành phố Thâm Quyến, Trung Quốc
Email: Lizzy@smtlinemachine.com
Địa chỉ: Khu công nghiệp Xintian, Baoan, thành phố Thâm Quyến, Trung Quốc
Những sảm phẩm tương tự
Sản phẩm của chúng tôi được bán trên toàn thế giới. Bạn có thể yên tâm về toàn bộ quá trình sản xuất sản phẩm của chúng tôi.
