Làm nổi bật
Máy hàn bằng chân không
,Thiết bị hàn reflow SMT
,Hệ thống hàn chân không cho SMT
-
Số lượng đặt hàng tối thiểu1 bộ máy hoặc đơn hàng hỗn hợp cũng được chấp nhận
-
Giá báncó thể đàm phán
-
chi tiết đóng góiHộp xuất khẩu tiêu chuẩn và gói gỗ cứng chắc chắn đều là lựa chọn
-
Thời gian giao hàng5-8 ngày làm việc
-
Điều khoản thanh toánL/C,D/A,D/P,T/T,Western Union,MoneyGram
Lò đúc dòng điện chân không
Hàn Reflow chân không

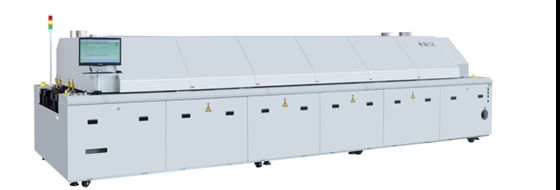

Máy hàn Reflow chân không là một lò công nghệ cao được thiết kế để hàn các linh kiện điện tử lên bảng mạch với độ chính xác và độ tin cậy đặc biệt. Có nhiều mẫu khác nhau như KTZ-8N và KTZ-10N, nó sử dụng quy trình làm nóng và làm mát có kiểm soát, đôi khi bằng nitơ, để tạo ra các mối hàn chắc chắn, không bị rỗng. Máy này lý tưởng cho các ngành công nghiệp yêu cầu hàn chất lượng cao, chẳng hạn như quân sự, hàng không vũ trụ, ô tô và sản xuất đèn LED. Nó có hệ thống điều khiển thân thiện với người dùng, băng tải có thể điều chỉnh và buồng chân không tùy chọn để giảm thiểu khuyết tật hơn nữa. Với khả năng xử lý các kích thước bo mạch và chiều cao linh kiện khác nhau, lò hàn này đảm bảo kết quả nhất quán và đáng tin cậy cho nhiều loại sản phẩm điện tử.
Thông số kỹ thuật
| tham số | KTZ-8N | KTZ-10N |
|---|---|---|
| Kích thước (L x W x H) | Dài 6400 x Rộng 1695 x Cao 1650mm | Dài 7170 x Rộng 1695 x Cao 1650mm |
| Cân nặng | 3000 kg | 3500 kg |
| Màu sắc | Máy tính màu xám | Máy tính màu xám |
| Khu sưởi ấm | 8 vùng (trên cùng) / 8 vùng (dưới cùng) | 10 vùng (trên cùng) / 10 vùng (dưới cùng) |
| Chiều dài vùng sưởi ấm | 3110 mm | 3892 mm |
| Khu làm mát | 3 vùng (trên cùng) / 3 vùng (dưới cùng) | 3 vùng (trên cùng) / 3 vùng (dưới cùng) |
| Cấu trúc tấm chỉnh lưu | Lưu thông nhỏ | Lưu thông nhỏ |
| Yêu cầu về lượng xả | 11 m³/phút x 2 (mỗi kênh) | 12 m³/phút x 2 (mỗi kênh) |
| Nguồn điện | 3 pha, 380V, 50/60 Hz (Tùy chọn: 220V) | 3 pha, 380V, 50/60 Hz (Tùy chọn: 220V) |
| Tổng công suất | 67 kW | 83 kW |
| Sức mạnh khởi động | 32 kW | 38 kW |
| Tiêu thụ điện năng bình thường | 10 kW | 11 kW |
| Thời gian khởi động (xấp xỉ) | 20-25 phút | 20-25 phút |
| Phạm vi nhiệt độ | Môi trường xung quanh đến 300°C | Môi trường xung quanh đến 300°C |
| Kiểm soát nhiệt độ | Điều khiển vòng kín PID + SSR (PC + PLC) | Điều khiển vòng kín PID + SSR (PC + PLC) |
| Độ chính xác nhiệt độ | ±1°C | ±1°C |
| Độ lệch nhiệt độ PCB | ±1°C | ±1°C |
| Lưu trữ dữ liệu | Thông số và trạng thái sản xuất có thể định cấu hình | Thông số và trạng thái sản xuất có thể định cấu hình |
| Hệ thống báo động | Nhiệt độ bất thường, thả bảng | Nhiệt độ bất thường, thả bảng |
| Chỉ báo cảnh báo | Đèn báo ba màu (Vàng, Xanh lục, Đỏ) | Đèn báo ba màu (Vàng, Xanh lục, Đỏ) |
| Kết cấu đường sắt | Ba đường ray độc lập | Ba đường ray độc lập |
| Cơ chế dây chuyền | Khóa xích đơn chống kẹt | Khóa xích đơn chống kẹt |
| Chiều rộng PCB tối đa | 150mm x 150mm; 400mm x 400mm | 150mm x 150mm; 400mm x 400mm |
| Điều chỉnh độ rộng đường ray | 50-400mm | 50-400mm |
| Chiều cao thành phần (Tối đa) | 30 mm (Trên), 30 mm (Dưới) | 30 mm (Trên), 30 mm (Dưới) |
| Hướng băng tải | Từ trái sang phải (Tùy chọn: Phải sang trái) | Từ trái sang phải (Tùy chọn: Phải sang trái) |
| Cố định đường sắt | Đường sắt phía trước cố định | Đường sắt phía trước cố định |
| Vận chuyển PCB | Băng tải ray + xích | Băng tải ray + xích |
| Chiều cao băng tải | 900 ± 20mm | 900 ± 20mm |
| Tốc độ băng tải | 300-2000 mm/phút | 300-2000 mm/phút |
| Bôi trơn | Hệ thống bôi trơn nhiệt độ cao tự động | Hệ thống bôi trơn nhiệt độ cao tự động |
| Điều chỉnh chiều rộng | Điều chỉnh ba phần được đồng bộ hóa | Điều chỉnh ba phần được đồng bộ hóa |
| Hệ thống băng tải | Băng tải độc lập | Băng tải độc lập |
| Áp suất chân không tối đa | 10 ngày | 10 ngày |
| Khai thác chân không | Bốn giai đoạn độc lập | Bốn giai đoạn độc lập |
| Phương pháp làm mát | Không khí cưỡng bức | Máy làm lạnh nước |
| Hệ thống Nitơ (Tùy chọn) | Hệ thống kèm theo với đồng hồ đo lưu lượng và máy làm lạnh | Hệ thống kèm theo với đồng hồ đo lưu lượng và máy làm lạnh |
| Tiêu thụ nitơ | 300-1000 trang/phút (với băng tải 400mm) | 300-1000 trang/phút (với băng tải 400mm) |
| Tính năng chống kẹt | Tự động điều chỉnh độ dày PCB | Tự động điều chỉnh độ dày PCB |
Số liệu hiệu suất hàn
| Số liệu | Đặc điểm kỹ thuật |
|---|---|
| Tỷ lệ trống thành phần công suất cao | Tỷ lệ bỏ trống đơn < 1%, Tỷ lệ bỏ trống tổng cộng < 3% |
| Tỷ lệ khoảng trống SMT chì cao (X-Ray) | Tỷ lệ trống đơn < 1% |
Ứng dụng mục tiêu
- Điện tử quân sự
- Điện tử hàng không vũ trụ
- Điện tử ô tô
- Sản phẩm LED công suất cao
- Bao bì IGBT
Hiệu suất hàn với các thành phần công suất cao: tỷ lệ khoảng trống riêng lẻ nhỏ hơn 1% và tỷ lệ khoảng trống tổng thể nhỏ hơn 3%.

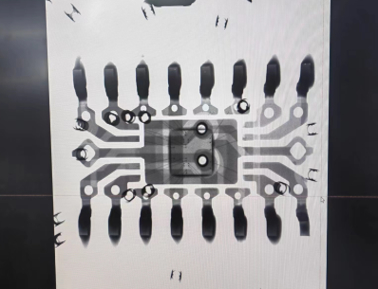

Hiệu suất hàn vượt trội đạt được nhờ các linh kiện SMT có hàm lượng chì cao. Kiểm tra bằng tia X cho thấy tỷ lệ khoảng trống duy nhất luôn dưới 1%.
Kiểm tra hiệu quả của việc lắp và hàn sản phẩm điện tử ô tô.
Kiểm tra hiệu quả của việc hàn chân không các con chip cho các sản phẩm điện tử quân sự, hàng không vũ trụ và hàng không và tấm thiếc.
