Tấm cố định cáp quang YS12

Tấm cố định sợi quang YS12

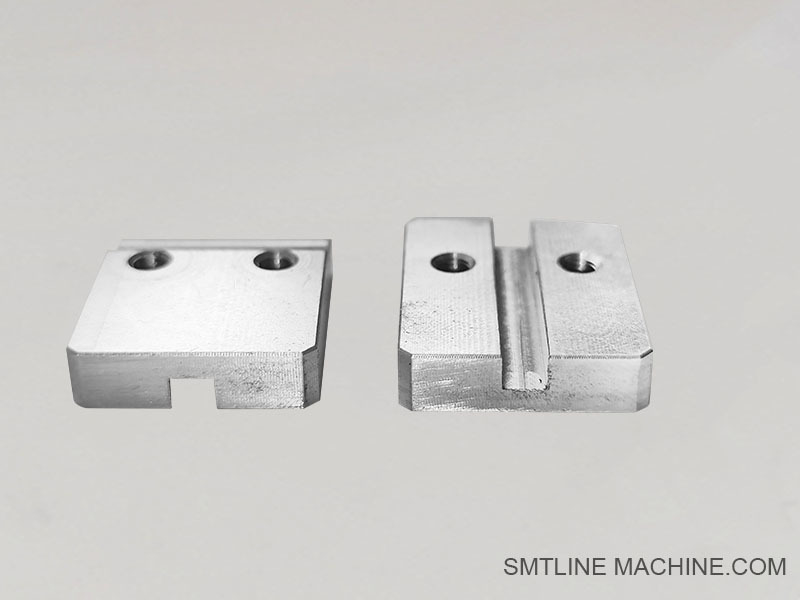

Giới thiệu sản phẩm – Tấm cố định sợi quang Yamaha YS12

Tấm cố định sợi quang là một bộ phận lắp đặt được thiết kế chính xác, được sử dụng trong máy gắp và đặt Yamaha YS12. Nó giữ chặt các cảm biến sợi quang hoặc ống dẫn sáng tại chỗ dọc theo đường dẫn vận chuyển PCB, đảm bảo phát hiện tín hiệu đáng tin cậy và chính xác để xác định sự hiện diện của linh kiện hoặc định vị bảng mạch.

Các tính năng chính:

Lắp đặt ổn định: Cung cấp một nền tảng an toàn và chống rung cho đầu cảm biến sợi quang.
Độ chính xác căn chỉnh cao: Được gia công với dung sai chặt chẽ để duy trì sự căn chỉnh quang học nhất quán.
Kết cấu bền bỉ: Thường được làm từ nhôm anodized hoặc thép tráng để chịu được môi trường công nghiệp.
Điều chỉnh/Thay thế dễ dàng: Được thiết kế với các khe lắp hoặc lỗ vít để lắp đặt hoặc điều chỉnh nhanh chóng các thành phần sợi quang.
Khả năng tương thích YS12: Được thiết kế riêng để phù hợp với khung Yamaha YS12 và nhu cầu định vị cảm biến quang học.

Chức năng & Ứng dụng:

Giữ các cảm biến sợi quang được sử dụng để phát hiện sự hiện diện của PCB, căn chỉnh cạnh hoặc định vị linh kiện.
Duy trì khoảng cách và góc nhất quán giữa ống dẫn sợi quang và PCB để đọc tín hiệu chính xác.
Cần thiết trong hệ thống thị giác hoặc căn chỉnh của máy, góp phần vào việc đặt linh kiện có độ chính xác cao.

Thông số kỹ thuật điển hình:

Vật liệu: Nhôm anodized hoặc thép tráng
Hoàn thiện: Anodized mờ hoặc đen để giảm chói
Kích thước: Được thiết kế cho loại cảm biến quang học YS12 và các vùng định vị
Lắp đặt: Bằng vít hoặc khe vào khung gầm YS12

Phụ kiện liên quan – Tấm cố định sợi quang Yamaha YS12

1. KGB-M7129-00

Đầu cảm biến sợi quang – Được gắn trên tấm cố định để phát hiện vị trí PCB hoặc linh kiện.

2. KGB-M7130-00

Cáp sợi quang – Truyền tín hiệu ánh sáng giữa đầu cảm biến và bộ khuếch đại.

3. KGB-M7140-00

Bộ khuếch đại cảm biến – Nhận và khuếch đại tín hiệu từ đầu cảm biến sợi quang.

4. KGB-M7150-00

Giá đỡ điều chỉnh tấm cố định – Được sử dụng để tinh chỉnh việc căn chỉnh cảm biến trên nền tảng YS12.

5. KGB-M7160-00

Bộ vít lắp – Cố định tấm cố định và các thành phần cảm biến vào khung máy.

6. KGB-M7170-00

Nắp che bụi cho cảm biến – Bảo vệ cảm biến quang học và đầu sợi khỏi bị nhiễm bẩn hoặc hư hỏng.

7. KGB-M7180-00

Bộ dây cáp tín hiệu I/O – Được sử dụng để kết nối tín hiệu cảm biến với bộ điều khiển chính của máy YS12.

Số bộ phận liên quan – Tấm cố định sợi quang Yamaha YS12

Thành phần chính:

KHJ-MC745-00 — Tấm cố định sợi quang YS12
Cơ sở chính được sử dụng để gắn chặt cảm biến sợi quang tại chỗ trên máy SMT.

Phụ kiện liên quan:

KHJ-MC748-00 — Giá đỡ cảm biến sợi quang
Được sử dụng để gắn và giữ cảm biến vào tấm cố định một cách chính xác.

KHJ-MC749-00 — Thanh ray dẫn hướng cảm biến sợi quang
Đảm bảo căn chỉnh và định tuyến chính xác của cáp sợi quang hoặc ống dẫn sáng.

KHJ-MC750-00 — Nắp che bụi cảm biến
Nắp bảo vệ che chắn cảm biến sợi quang khỏi bụi hoặc mảnh vụn.

KHJ-MC751-00 — Bộ vít lắp
Bao gồm vít và miếng đệm cần thiết để lắp đặt tấm cố định vào khung gầm YS12.

KHJ-MC752-00 — Miếng đệm điều chỉnh độ cao
Được sử dụng để tinh chỉnh vị trí của cảm biến hoặc tấm cố định để căn chỉnh tối ưu.

Hệ thống cảm biến sợi quang:

KGB-M7129-00 — Đầu cảm biến sợi quang
KGB-M7130-00 — Cáp sợi quang / Ống dẫn sáng
KGB-M7140-00 — Bộ khuếch đại cảm biến
KGB-M7180-00 — Bộ dây cáp tín hiệu I/O

Hướng dẫn FAQ – Tấm cố định sợi quang YS12

1. Chức năng của Tấm cố định sợi quang YS12 là gì?

Nó đóng vai trò là đế lắp để giữ các cảm biến sợi quang hoặc ống dẫn sáng ở một vị trí cố định, chính xác để phát hiện chính xác PCB hoặc linh kiện trong máy SMT Yamaha YS12.

2. Bộ phận này tương thích với những máy nào?

Nó được thiết kế đặc biệt cho dòng Yamaha YS12 và cũng có thể tương thích với một số mẫu YS khác tùy thuộc vào cấu hình cảm biến.

3. Các thành phần nào thường được gắn trên tấm này?

Đầu cảm biến sợi quang, ống dẫn sáng và đôi khi là giá đỡ hoặc bộ khuếch đại được gắn trên tấm cố định để tạo điều kiện cho việc phát hiện quang học.

4. Tấm cố định được làm từ vật liệu gì?

Thường được làm bằng nhôm anodized hoặc thép đã qua xử lý, mang lại độ bền và độ chính xác trong môi trường nhà máy khắc nghiệt.

5. Có cần hiệu chuẩn sau khi lắp đặt tấm cố định không?

Có. Việc căn chỉnh cảm biến phải được xác minh và hiệu chuẩn sau khi lắp đặt hoặc điều chỉnh để đảm bảo chức năng thích hợp.

6. Các vấn đề nào có thể xảy ra với tấm cố định bị hỏng hoặc bị lệch?

Các vấn đề thường gặp bao gồm:

Phát hiện PCB không chính xác
Lỗi trong cảm biến quang học
Lỗi máy hoặc báo động sai trong quá trình vận chuyển PCB

7. Tấm cố định và cảm biến của nó nên được kiểm tra thường xuyên như thế nào?

Nên kiểm tra chúng hàng tuần hoặc hai tuần một lần như một phần của bảo trì định kỳ, đặc biệt là trong môi trường sản xuất khối lượng lớn.

8. Tôi có thể sử dụng cảm biến của bên thứ ba với tấm cố định này không?

Tốt nhất là sử dụng cảm biến và các thành phần do Yamaha chỉ định để đảm bảo phù hợp và tương thích với máy.

9. Số bộ phận chính xác cho tấm cố định là gì?

Số bộ phận chính là KHJ-MC745-00 cho Tấm cố định sợi quang YS12.

10. Tôi có thể mua tấm cố định và phụ kiện ở đâu?

Chúng có thể được đặt hàng thông qua các nhà phân phối phụ tùng SMT Yamaha được ủy quyền hoặc các nhà cung cấp đã được xác minh.
