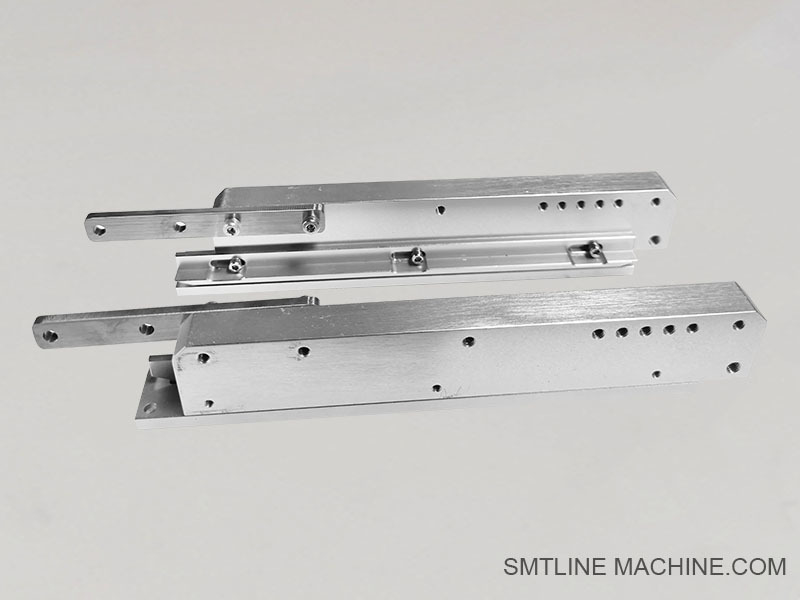

YSM20R 1.2m đường ray mở rộng

Đường ray mở rộng YSM20R 1.2m


Giới thiệu sản phẩm – Đường ray mở rộng Yamaha YSM20R 1.2m
Đường ray mở rộng 1.2m cho Yamaha YSM20R là phần mở rộng băng tải được lắp đặt tại nhà máy hoặc hiện trường, được thiết kế để hỗ trợ PCB lớn hơn hoặc dài hơn trong môi trường sản xuất SMT tốc độ cao. Nó làm tăng chiều dài xử lý PCB tối đa của máy, đảm bảo vận chuyển trơn tru và định vị chính xác cho các bảng mạch định dạng mở rộng.

Các tính năng chính:
Hỗ trợ PCB mở rộng: Tăng chiều dài băng tải lên 1.200mm, cho phép xử lý các bảng mạch cực dài (ví dụ: dải đèn LED, bộ phận đèn nền, bảng mạch nguồn).
Khả năng tương thích hoàn toàn: Được thiết kế để tích hợp liền mạch với các máy gá mô-đun Yamaha YSM20R.
Vận chuyển chính xác: Được trang bị dây đai có động cơ và độ chính xác cao cùng với các hướng dẫn kẹp bên để truyền bảng ổn định.
Khung chịu tải nặng: Cấu trúc gia cố hỗ trợ PCB lớn và nặng mà không bị cong vênh hoặc rung.
Đồng bộ hóa vòng kín: Đồng bộ hóa với hệ thống truyền bảng bên trong để vận hành liên tục trên dây chuyền.

Thông số kỹ thuật (Điển hình):
Phạm vi chiều dài PCB hiệu quả: Lên đến 1.200mm (tùy thuộc vào kiểu máy)
Phạm vi chiều rộng PCB: Thông thường 50–510mm (chiều rộng YSM20R tiêu chuẩn)
Phương pháp vận chuyển: Dây đai có động cơ hai ray hoặc một ray
Kết cấu: Khung thép sơn tĩnh điện với bề mặt băng tải chống tĩnh điện
Nguồn điện: Tích hợp từ bộ phận chính YSM20R hoặc đầu vào phụ trợ

Ứng dụng:
Lý tưởng cho đèn LED, bảng mạch điều khiển ô tô, mô-đun nguồn và các cụm SMT định dạng lớn khác
Được sử dụng trong các dây chuyền nhiều máy, nơi các bảng mạch dài cần được xử lý liên tục trên dây chuyền









Phụ kiện liên quan – Đường ray mở rộng YSM20R 1.2m

1. Bộ giá đỡ ray
Giá đỡ gắn chịu tải nặng được sử dụng để cố định đường ray mở rộng vào khung máy chính. Đảm bảo độ ổn định cấu trúc.

2. Cụm động cơ truyền động
Bao gồm động cơ, hộp số và các bộ phận cảm biến cung cấp năng lượng cho dây đai băng tải. Được điều chỉnh đặc biệt để kiểm soát truyền bảng dài.

3. Dây đai định thời / Dây đai băng tải
Dây đai vận chuyển chống tĩnh điện được thiết kế để truyền PCB ổn định, ít rung dọc theo chiều dài mở rộng.

4. Bộ cảm biến (Đầu vào/Đầu ra)
Bao gồm các cảm biến quang điện hoặc phản xạ để phát hiện vị trí PCB, cảm biến hiện diện hoặc dừng lỗi.

5. Bộ điều chỉnh chiều rộng (Tùy chọn)
Cơ chế điều chỉnh chiều rộng ray bằng động cơ hoặc thủ công để chứa PCB có nhiều kích cỡ khác nhau trong quá trình thay đổi dây chuyền.

6. Thanh ray dẫn hướng bên / Thanh kẹp
Giúp giữ cho PCB được căn chỉnh trong quá trình vận chuyển đường dài. Thường có thể điều chỉnh hoặc có lò xo.

7. Chân cân bằng hoặc bu lông neo
Được sử dụng để ổn định đường ray mở rộng trên sàn nhà máy và căn chỉnh nó với chiều cao băng tải YSM20R.

8. Dây cáp (Tín hiệu & Nguồn)
Bộ dây để kết nối các cảm biến, động cơ và bộ điều khiển của đường ray mở rộng với hệ thống điều khiển chính của YSM20R.

9. Nắp ray hoặc tấm chắn
Tấm chắn bảo vệ để ngăn bụi lọt vào hoặc tiếp xúc ngẫu nhiên với các bộ phận chuyển động. Có thể bao gồm các tấm trong suốt.

10. Băng tải đệm trên dây chuyền (Tùy chọn)
Một mô-đun tùy chọn được lắp đặt giữa các máy để lưu trữ hoặc tạm dừng PCB trong quá trình chậm trễ tạm thời ở thượng nguồn/hạ nguồn.

Ghi chú:
Tất cả các phụ kiện phải phù hợp với loại ray (một ray/hai ray) và cấu hình YSM20R. Một số thành phần có thể khác nhau đối với dây chuyền sản xuất LED hoặc bảng mạch có chiều rộng tùy chỉnh.









Số bộ phận liên quan – Đường ray mở rộng YSM20R 1.2m

1. KHJ-MC120-00
Bộ phận ray mở rộng chính – Cụm băng tải 1.2 mét được thiết kế để tích hợp với YSM20R.

2. KHJ-MC121-00
Bộ giá đỡ ray – được sử dụng để cố định đường ray mở rộng vào khung đế YSM20R.

3. KHJ-MC122-00
Bộ dây đai băng tải – bao gồm dây đai định thời chống tĩnh điện có kích thước đặc biệt cho ray 1.2m.

4. KHJ-MC123-00
Cụm động cơ truyền động – động cơ và bộ bánh răng để cung cấp năng lượng cho chuyển động của băng tải.

5. KHJ-MC124-00
Bộ cảm biến – bao gồm các cảm biến hiện diện/vị trí PCB và giá đỡ để phát hiện đầu vào/đầu ra.

6. KHJ-MC125-00
Bộ ray dẫn hướng bên – ray dẫn hướng có thể điều chỉnh hoặc cố định để ổn định PCB dài.

7. KHJ-MC126-00
Dây cáp – bộ dây nguồn và tín hiệu để kết nối đường ray mở rộng với bộ điều khiển chính YSM20R.

8. KHJ-MC127-00
Bộ đế cân bằng – neo sàn hoặc chân điều chỉnh độ cao để cân bằng ray mở rộng.

9. KHJ-MC128-00
Bộ điều chỉnh chiều rộng ray (tùy chọn) – để thay đổi chiều rộng tự động hoặc thủ công tùy thuộc vào kích thước PCB.

10. KHJ-MC129-00
Nắp bảo vệ ray – tấm chắn bảo vệ an toàn và chống bụi trên cụm băng tải.

Ghi chú:
Các số bộ phận này tuân theo quy ước đặt tên sê-ri KHJ của Yamaha.
Việc sử dụng thực tế có thể phụ thuộc vào việc bạn đang sử dụng hệ thống hai ray hoặc một ray.
Các dây chuyền tùy chỉnh (ví dụ: xử lý bảng mạch LED) có thể yêu cầu các phụ kiện hoặc giá đỡ tùy chọn.








Hướng dẫn FAQ – Đường ray mở rộng Yamaha YSM20R 1.2m
1. Mục đích của đường ray mở rộng 1.2m là gì?
Đường ray mở rộng làm tăng khả năng xử lý chiều dài PCB tối đa của máy, cho phép YSM20R hỗ trợ PCB định dạng dài (lên đến 1.2 mét), chẳng hạn như dải đèn LED, bảng mạch nguồn hoặc bộ điều khiển công nghiệp.
2. Đường ray mở rộng là tiêu chuẩn hay tùy chọn?
Nó là một tiện ích bổ sung tùy chọn, được lắp đặt tại nhà máy hoặc trang bị thêm tại hiện trường, tùy thuộc vào cấu hình dây chuyền sản xuất và yêu cầu về chiều dài PCB.
3. Những máy nào tương thích với đường ray mở rộng này?
Nó được thiết kế đặc biệt cho máy gá mô-đun Yamaha YSM20R và có thể tương thích với một số biến thể của nền tảng YSM20 theo hướng dẫn của Yamaha.
4. Đường ray mở rộng được cấp nguồn và điều khiển như thế nào?
Đường ray được tích hợp vào hệ thống điều khiển của YSM20R bằng cách sử dụng một bộ động cơ chuyên dụng, bộ cảm biến và dây cáp tín hiệu/nguồn. Nó hoạt động đồng bộ với hệ thống băng tải chính của máy.
5. Nó có thể xử lý PCB nặng hoặc rộng không?
Có. Nó có khung gia cố, ray dẫn hướng có thể điều chỉnh và dây đai có động cơ để hỗ trợ các bảng mạch nặng hoặc định dạng rộng với độ ổn định và độ chính xác.
6. Yêu cầu bảo trì là gì?
Vệ sinh thường xuyên dây đai và ray dẫn hướng
Kiểm tra định kỳ cảm biến và hệ thống dây điện
Bôi trơn hoặc điều chỉnh độ căng của dây đai khi cần thiết
Kiểm tra độ mòn trên chân cân bằng hoặc điểm neo
7. Những phụ kiện thường được yêu cầu trong quá trình lắp đặt?
Giá đỡ
Động cơ truyền động & hộp số
Bộ dây đai và ray dẫn hướng
Cảm biến quang điện
Dây cáp cho tín hiệu/nguồn
Chân bánh xe hoặc đế cân bằng tùy chọn
8. Chiều rộng ray có thể được điều chỉnh tự động không?
Một số phiên bản có thể hỗ trợ điều chỉnh chiều rộng thủ công hoặc bằng động cơ tùy thuộc vào cấu hình của bạn. Kiểm tra các bộ phận tùy chọn như Bộ điều chỉnh chiều rộng ray (ví dụ: KHJ-MC128-00).
9. Các vấn đề và giải pháp thường gặp là gì?

10. Tôi có thể lấy số bộ phận và tài liệu ở đâu?
Bạn có thể yêu cầu chúng từ:
Sổ tay dịch vụ SMT của Yamaha
Nhà phân phối Yamaha được ủy quyền
Tôi cũng có thể cung cấp danh sách số bộ phận (ví dụ: KHJ-MC120-00 ~ KHJ-MC129-00) và sơ đồ theo yêu cầu.
