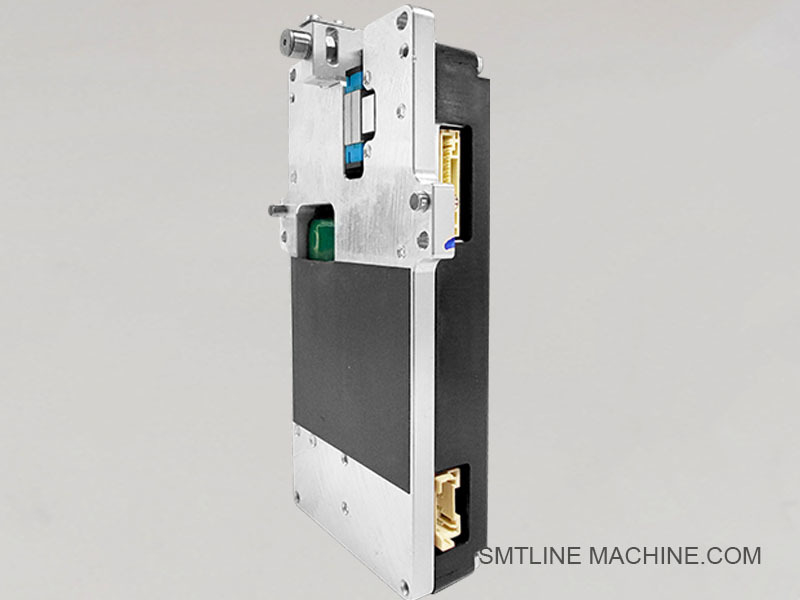

Động cơ Yamaha YSM40


Động cơ Yamaha YSM40




Giới thiệu sản phẩm – Cụm động cơ Yamaha YSM40 (Động cơ Servo/Bước)
Cụm động cơ YSM40 đề cập đến các động cơ servo hiệu suất cao được sử dụng trong hệ thống gắp và đặt Yamaha YSM40, rất cần thiết để điều khiển các trục như X (cổng), Y (bàn), Z (đầu gắp/nâng) và xoay chỉ mục. Những động cơ này mang lại tốc độ, độ chính xác và đồng bộ hóa cần thiết cho sản xuất SMT tốc độ cực cao.
Các tính năng chính
Động cơ servo mô-men xoắn cao với khả năng tăng tốc nhanh—hỗ trợ tốc độ đặt lên đến 200.000 CPH khi kết hợp với đầu RS ([Yamaha Motor Global Site]
Kiểm soát chuyển động chính xác với độ lặp lại vị trí ±25 μm (25 μm sigma)&x20;
Được tối ưu hóa cho các hoạt động đầu kép hoặc đầu bốn, cho phép gắp và đặt đồng thời
Tích hợp phản hồi vị trí bằng laser hoặc hệ thống bộ mã hóa để định vị PCB và linh kiện chính xác
Được thiết kế để giảm thiểu tác động sốc lên các linh kiện nhạy cảm, nhờ thiết kế chùm X và đầu nhẹ của Yamaha
Hiệu suất & Tích hợp
Động cơ cho phép các cấu hình 4 chùm, 4 đầu cực nhanh, mật độ cao trong khi vẫn duy trì diện tích máy nhỏ gọn ([Yamaha Motor Global Site][1])
Tích hợp đầy đủ vào nền tảng điều khiển chuyển động của Yamaha, đảm bảo sự phối hợp đồng bộ với bộ nạp ZS, đầu xoay/đa (MU/RS/FL) và hệ thống thị giác
Hỗ trợ hoạt động liên tục với chẩn đoán vòi phun/bộ nạp theo thời gian thực và tự phục hồi, giảm thời gian ngừng hoạt động, [Yamaha Motor Global Site][1])
Điểm nổi bật về kỹ thuật
Sự phối hợp servo và trục cho phép điều khiển đồng thời nhiều chuyển động trong một khung rộng 1 mét ([Yamaha Motor Global Site][1])
Tích hợp với các đầu RS (Tốc độ cách mạng), MU (Đa chức năng) và FL (Linh hoạt) độc quyền của Yamaha—động cơ điều khiển cả cánh tay quay và trục tuyến tính
Được thiết kế cho các dây chuyền SMT có chu kỳ hoạt động cao, với các thông số kỹ thuật được xây dựng để duy trì thời gian hoạt động ~96%
Các ứng dụng điển hình
Sản xuất SMT số lượng lớn, hỗn hợp cao, lắp ráp điện tử yêu cầu đặt nhanh chóng và chính xác
Kích thước PCB từ 50 × 50 mm đến 700 × 460 mm ([Yamaha Motor Global Site][1],
Phạm vi kích thước linh kiện từ chip 0201 μm đến các thiết bị hình dạng kỳ lạ 45 × 100 mm&x20;










Phụ kiện liên quan – Cụm động cơ Yamaha YSM40
1. Bộ mã hóa động cơ
Cung cấp phản hồi theo thời gian thực về vị trí và tốc độ của động cơ để kiểm soát chuyển động chính xác. Cần thiết cho hoạt động vòng kín.
2. Mô-đun trình điều khiển động cơ
Kiểm soát công suất, hướng và mô-men xoắn của động cơ servo hoặc động cơ bước. Giao tiếp với bộ điều khiển chính.
3. Dây curoa thời gian / Dây curoa truyền động
Truyền chuyển động từ trục động cơ đến bàn tuyến tính hoặc đầu bằng cách sử dụng dây curoa cao su có răng được kết hợp chính xác.
4. Bộ ròng rọc
Được gắn trên trục động cơ và được sử dụng với dây curoa thời gian. Đảm bảo xoay đồng bộ với độ trượt tối thiểu.
5. Cụm ray tuyến tính trục Z
Hoạt động với động cơ trục Z để hướng dẫn chuyển động dọc của đầu vòi phun. Đảm bảo chuyển động tuyến tính trơn tru và chính xác.
6. Quạt làm mát / Tản nhiệt
Tản nhiệt từ động cơ và mô-đun trình điều khiển. Giúp ngăn ngừa quá nhiệt trong quá trình sản xuất dài.
7. Giá đỡ động cơ
Cố định động cơ vào khung hoặc cổng di chuyển. Được gia công chính xác để ngăn ngừa sai lệch hoặc rung.
8. Cáp tín hiệu động cơ / Cáp bộ mã hóa
Truyền tín hiệu điều khiển giữa động cơ và bộ điều khiển/trình điều khiển. Bao gồm các đường phản hồi nguồn và vị trí.
9. Lò xo trục Z / Bộ giảm xóc
Bảo vệ trục Z và các linh kiện khỏi va đập trong quá trình chuyển động xuống. Giảm hao mòn cho động cơ và vòi phun.
10. Bộ bánh răng quay đầu
Kết nối động cơ trục R với đầu vòi phun quay. Chuyển đổi mô-men xoắn động cơ thành chuyển động góc được kiểm soát.
Ghi chú:
Các loại phụ kiện có thể khác nhau tùy thuộc vào kiểu đầu đặt (RS, MU, FL, v.v.)
Các bộ phận Yamaha chính hãng được khuyến nghị để đảm bảo khả năng tương thích hoàn toàn và an toàn cho máy.










Số bộ phận liên quan – Động cơ & Phụ kiện Yamaha YSM40
Cụm động cơ:
KHJ-M9166-00X – Động cơ servo trục X cho YSM40
KHJ-M9167-00X – Động cơ servo trục Y
KHJ-M9168-00X – Động cơ nâng trục Z
KHJ-M9169-00X – Động cơ quay trục R (để quay đầu vòi phun)
Trình điều khiển động cơ & Bộ mã hóa:
KHJ-M9110-00X – Mô-đun trình điều khiển động cơ cho động cơ servo X/Y
KHJ-M9131-00X – Bộ mã hóa (quay hoặc tuyến tính) để phản hồi vị trí
Phụ kiện cơ khí:
KHJ-M9170-00X – Dây curoa thời gian (truyền động X/Y)
KHJ-M9171-00X – Bộ ròng rọc cho hệ thống dây curoa thời gian
KHJ-M9172-00X – Cụm ray và giá đỡ tuyến tính trục Z
KHJ-M9173-00X – Bộ giảm xóc hoặc bộ đệm lò xo trục Z
KHJ-M9174-00X – Bộ bánh răng quay vòi phun cho động cơ trục R
KHJ-M9175-00X – Giá đỡ để gắn đế động cơ hoặc khung đầu
Cáp & Điện:
KHJ-M9180-00X – Cáp tín hiệu động cơ (với đường mã hóa được che chắn)
KHJ-M9181-00X – Cáp bộ mã hóa linh hoạt trục Z
KHJ-M9182-00X – Cáp cấp nguồn cho giao diện trình điều khiển-động cơ
Ghi chú:
Hậu tố “00X” có thể thay đổi tùy thuộc vào phiên bản hoặc cấu hình máy.
Đối với đầu đặt FL / MU / RS, các loại động cơ và số bộ phận cụ thể có thể thay đổi một chút.
Luôn xác nhận khả năng tương thích với số sê-ri máy hoặc thông qua sổ tay dịch vụ của Yamaha.





Hướng dẫn FAQ – Hệ thống động cơ Yamaha YSM40
1. Động cơ nào được sử dụng trong Yamaha YSM40?
YSM40 sử dụng động cơ servo tốc độ cao trên các trục X, Y, Z và R. Các động cơ này được thiết kế đặc biệt cho các hoạt động gắp và đặt tốc độ cực cao với khả năng kiểm soát và phản hồi chính xác.
2. Mỗi động cơ điều khiển cái gì?
Động cơ trục X – Di chuyển cổng từ bên này sang bên kia
Động cơ trục Y – Điều khiển chuyển động tới lui của đầu
Động cơ trục Z – Điều khiển chuyển động vòi phun theo chiều dọc
Động cơ trục R – Xoay vòi phun để căn chỉnh các linh kiện
3. Điều gì làm cho những động cơ này trở nên đặc biệt?
Động cơ YSM40 là:
Mô-men xoắn cao và nhỏ gọn
Được trang bị bộ mã hóa tích hợp hoặc bên ngoài để điều khiển vòng kín
Được tối ưu hóa để tăng tốc/giảm tốc nhanh để đạt được tốc độ lên đến 200.000 CPH
4. Các triệu chứng hỏng hóc thường gặp của động cơ là gì?
Trục không di chuyển hoặc rung lắc
Sai lệch đầu đặt
Mã báo động như "quá dòng động cơ," "lỗi servo," hoặc "mất phản hồi bộ mã hóa"
5. Động cơ có thể được thay thế riêng lẻ không?
Đúng. Tất cả các động cơ YSM40 đều có dạng mô-đun và có thể được thay thế riêng lẻ. Điều quan trọng là phải sử dụng đúng số bộ phận và làm theo quy trình hiệu chuẩn sau khi thay thế.
6. Những phụ kiện nào thường cần thiết khi thay thế động cơ?
Cáp bộ mã hóa
Giá đỡ hoặc đế
Quạt làm mát hoặc tản nhiệt
Dây curoa thời gian và ròng rọc (nếu bị mòn)
Mô-đun trình điều khiển (nếu bị hỏng)
7. Làm cách nào để xác định đúng số bộ phận cho động cơ?
Mỗi động cơ có một số bộ phận KHJ-M91xx-00X duy nhất. Bạn có thể kiểm tra:
Sổ tay dịch vụ của Yamaha
Nhãn bộ phận trên động cơ
Bảng cấu hình máy của bạn
8. Những biện pháp phòng ngừa nào nên được thực hiện trong quá trình thay thế?
Tắt nguồn và xả hệ thống trước khi thay thế
Tránh chạm vào các đầu nối bộ mã hóa bằng tay trần (hư hỏng do tĩnh điện)
Đảm bảo căn chỉnh chính xác khi lắp động cơ mới
Chạy thử đặt và hiệu chuẩn sau khi thay thế
9. Động cơ nên được bảo trì hoặc thay thế bao lâu một lần?
Động cơ Yamaha được thiết kế để có tuổi thọ cao, nhưng chúng nên được:
Kiểm tra trực quan hàng tháng
Bôi trơn/làm sạch nếu tiếp xúc với bụi hoặc thông lượng
Thay thế sau hơn 20.000 giờ hoạt động nếu hiệu quả giảm hoặc độ rung tăng
10. Tôi có thể lấy tài liệu kỹ thuật hoặc hỗ trợ ở đâu?
Sổ tay chính thức của Yamaha
Nhà cung cấp dịch vụ SMT được ủy quyền
Tôi có thể giúp bạn định vị các hướng dẫn PDF, chế độ xem chi tiết hoặc sơ đồ bộ phận theo yêu cầu
