ZS Feida bao gồm chất thải

Nắp che băng thải ZS Feida

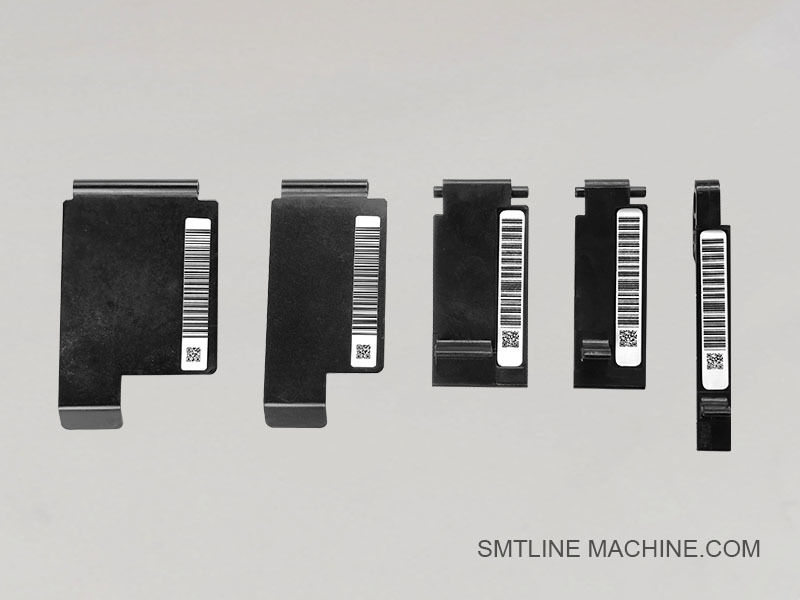

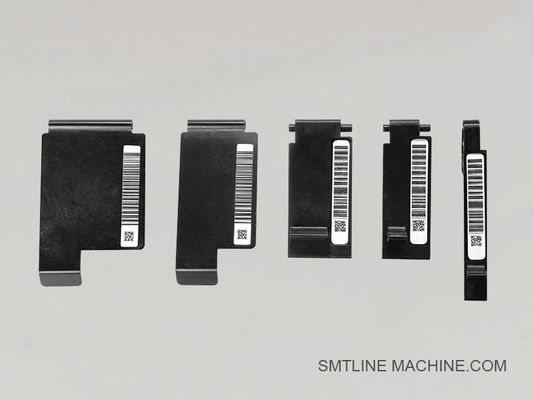

Giới thiệu sản phẩm – Nắp che băng thải ZS Feeder

Nắp che băng thải ZS Feeder là một phụ kiện được thiết kế đặc biệt, được sử dụng trong sản xuất SMT để thu gom và quản lý băng che đã bóc ra từ các cuộn linh kiện trong quá trình cấp liệu tự động. Nó tương thích với các bộ cấp liệu loại ZS, thường được tìm thấy trong các máy gắp và đặt Yamaha và Hanwha.

Các tính năng chính:

Thu gom chất thải hiệu quả: Hướng và che băng che đã bóc vào một ống chỉ hoặc khay, ngăn ngừa tình trạng rối và mảnh vụn trên máy.
Cấu trúc bền bỉ: Được làm từ nhựa chống tĩnh điện và có độ bền cao hoặc kim loại nhẹ, chống mài mòn và rung động của máy.
Lắp đặt nhanh chóng: Dễ dàng gắn trực tiếp vào bộ cấp liệu mà không cần dụng cụ hoặc sửa đổi bổ sung.
Cải thiện an toàn và sạch sẽ nơi làm việc: Giữ cho khu vực sản xuất gọn gàng bằng cách quản lý chất thải băng một cách hiệu quả.
Hỗ trợ tua lại tùy chọn: Một số kiểu máy cho phép tích hợp với các bộ tua lại băng thải tự động.

Ứng dụng:

Tương thích với các bộ cấp liệu dòng ZS, thường được sử dụng trên các nền tảng Yamaha YSM / Z:TA-R / Sigma-G5.
Thích hợp cho bộ cấp liệu 8mm / 12mm / 16mm (có nhiều kích cỡ khác nhau).
Thường được sử dụng trong:

Điện tử tiêu dùng
Điện tử ô tô
Dây chuyền lắp ráp LED

Phụ kiện liên quan – Nắp che băng thải ZS Feeder

1. Ống chỉ tua lại băng che

Một ống chỉ có thể tháo rời hoặc tích hợp được thiết kế để tự động thu gom băng che đã bóc ra khi bộ cấp liệu di chuyển các linh kiện. Nó ngăn chặn băng bị lỏng làm ảnh hưởng đến hoạt động của máy.

2. Kẹp gắn / Khóa chốt

Một kẹp gắn nhanh hoặc tab khóa giúp cố định nắp che băng thải vào thân bộ cấp liệu mà không cần dụng cụ. Có nhiều kích cỡ khác nhau cho các chiều rộng bộ cấp liệu ZS khác nhau (8mm, 12mm, 16mm, v.v.).

3. Ống dẫn hướng băng chống tĩnh điện

Một ống bằng nhựa chống tĩnh điện hoặc được phủ silicon, dẫn băng che từ điểm bóc vào hộp hoặc ống chỉ băng thải. Ngăn ngừa sự tích tụ tĩnh điện và kẹt.

4. Tấm lò xo hoặc Cánh tay dẫn hướng

Một dải lò xo căng hoặc cánh tay dẫn hướng được sử dụng để duy trì áp suất và hướng băng che vào bộ phận thu gom chất thải một cách trơn tru.

5. Hộp băng thải (tùy chọn)

Đối với một số thiết lập thủ công, một hộp hoặc khay thu gom nhỏ được gắn dưới bộ cấp liệu để hứng băng che đã bóc ra thay vì tua lại nó.

6. Tấm bộ chuyển đổi dành riêng cho bộ cấp liệu ZS

Đối với một số phiên bản của bộ cấp liệu ZS, có thể cần một tấm bộ chuyển đổi hoặc miếng đệm để gắn nắp che băng thải một cách an toàn, tùy thuộc vào thế hệ của bộ cấp liệu hoặc kiểu máy.

Ghi chú:
Các phụ kiện trên có thể thay đổi một chút tùy thuộc vào chiều rộng của bộ cấp liệu và loại nền tảng máy (ví dụ: Yamaha YSM10, YSM20, Sigma-G5).

Số hiệu bộ phận liên quan – Nắp che băng thải ZS Feeder

KJW-M119B-00X – Nắp che băng thải bộ cấp liệu ZS 8mm tiêu chuẩn
Dành cho chiều rộng băng 8mm; thường được sử dụng nhất trên các máy Yamaha dòng YSM và Sigma G5.

KJW-M119C-00X – Nắp che băng thải bộ cấp liệu ZS 12mm
Được sử dụng cho băng 12mm; cấu trúc hơi rộng hơn với khả năng dẫn hướng băng được cải thiện.

KJW-M119D-00X – Nắp che băng thải bộ cấp liệu ZS 16mm
Được thiết kế cho chiều rộng băng lớn hơn; có thể bao gồm khung chắc chắn hơn và đường dẫn băng dài hơn.

KJW-M119E-00X – Nắp che băng thải bộ cấp liệu ZS 24mm
Ít phổ biến hơn, được sử dụng cho các linh kiện lớn hơn như đầu nối hoặc IC.

KJW-M1300-00X – Ống chỉ tua lại băng che cho bộ cấp liệu ZS
Ống chỉ tua lại tự động tùy chọn để thu gom băng che đã bóc ra.

KJW-M1310-00X – Kẹp gắn hoặc chốt khóa
Được sử dụng để cố định nắp che băng thải vào thân bộ cấp liệu.

KJW-M1320-00X – Ống dẫn hướng băng che (chống tĩnh điện)
Định tuyến băng che vào ống chỉ hoặc hộp mà không bị kẹt hoặc phóng tĩnh điện.

KJW-M1330-00X – Lò xo căng băng thải
Duy trì chuyển động băng đều qua kênh che thải.

Hướng dẫn FAQ – Nắp che băng thải ZS Feeder

1. Nắp che băng thải ZS Feeder được dùng để làm gì?

Nắp che băng thải ZS Feeder được sử dụng để hướng và quản lý băng che đã bóc ra từ các cuộn linh kiện trong quá trình cấp liệu SMT. Nó giúp giữ cho khu vực máy sạch sẽ, giảm nguy cơ rối băng và cải thiện độ ổn định của việc cấp liệu.

2. Nó tương thích với những bộ cấp liệu nào?

Nó được thiết kế đặc biệt cho các bộ cấp liệu dòng ZS, thường được sử dụng trên:

Yamaha YSM10 / YSM20 / YSM20R
Yamaha Z:TA-R
Yamaha Sigma G5 / G5S

Các kiểu máy có sẵn cho các chiều rộng băng khác nhau: 8mm, 12mm, 16mm, 24mm.

3. Nắp che băng thải có cần thiết cho hoạt động không?

Mặc dù không hoàn toàn bắt buộc đối với chức năng của bộ cấp liệu, nhưng nó rất được khuyến khích để:

Ngăn chặn sự tích tụ băng che trong máy
Tránh các lỗi cấp liệu do băng bị lỏng
Cải thiện an toàn cho người vận hành và độ sạch sẽ của máy

4. Nó có hỗ trợ tua lại băng che không?

Có. Một số kiểu máy bao gồm hoặc hỗ trợ các ống chỉ tua lại băng che tùy chọn, tự động cuộn băng đã bóc ra.
Nếu không sử dụng ống chỉ, băng thường được dẫn vào hộp hoặc khay chứa chất thải.

5. Các số hiệu bộ phận điển hình là gì?

Che 8mm: KJW-M119B-00X
Che 12mm: KJW-M119C-00X
Che 16mm: KJW-M119D-00X
Che 24mm: KJW-M119E-00X
Ống chỉ tua lại: KJW-M1300-00X
Chốt khóa: KJW-M1310-00X

6. Nó được làm từ những vật liệu gì?

Hầu hết các nắp được làm bằng:

Nhựa chống tĩnh điện hoặc
Hợp kim nhôm nhẹ, tùy thuộc vào kiểu máy

Những vật liệu này được chọn để giảm phóng tĩnh điện và đảm bảo độ bền trong điều kiện rung động của máy.

7. Làm thế nào để lắp đặt nắp che băng thải?

Việc lắp đặt thường không cần dụng cụ:

Căn chỉnh nắp trên lối ra của hướng dẫn băng
Ấn hoặc kẹp nó vào khe bộ cấp liệu
Cố định bằng chốt hoặc khóa lò xo nếu có

8. Làm thế nào để bảo trì nắp che băng thải?

Hàng ngày: Loại bỏ mảnh vụn, kiểm tra tắc nghẽn
Hàng tuần: Kiểm tra đường dẫn hướng xem có bị mòn hoặc sai lệch không
Hàng tháng: Đảm bảo lò xo và chốt còn nguyên vẹn, đặc biệt nếu sử dụng bộ tua lại

9. Một nắp thải có thể được sử dụng cho nhiều chiều rộng băng không?

Không. Mỗi nắp được điều chỉnh cho một chiều rộng băng cụ thể (ví dụ: 8mm, 12mm). Việc sử dụng sai kích thước có thể dẫn đến kẹt hoặc hướng dẫn băng không đúng cách.

10. Những vấn đề nào có thể xảy ra nếu không có nắp thải?

Băng che bị rối bên trong máy
Băng cản trở chuyển động của đầu gắp
Tăng tích tụ tĩnh điện trên băng
Lỗi đặt linh kiện do tầm nhìn bị chặn hoặc nhiễu cơ học
