Samsung 12mm Feeder khí nén chính xác cao cho vị trí thành phần

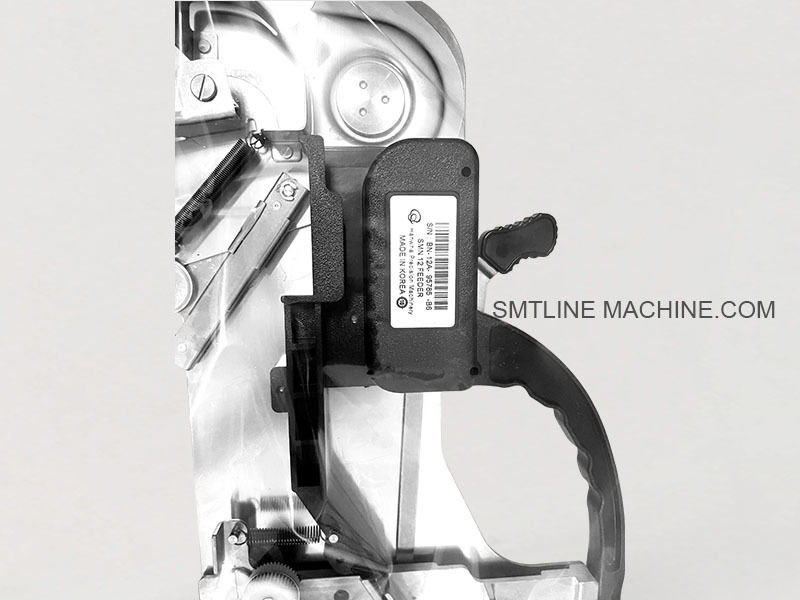

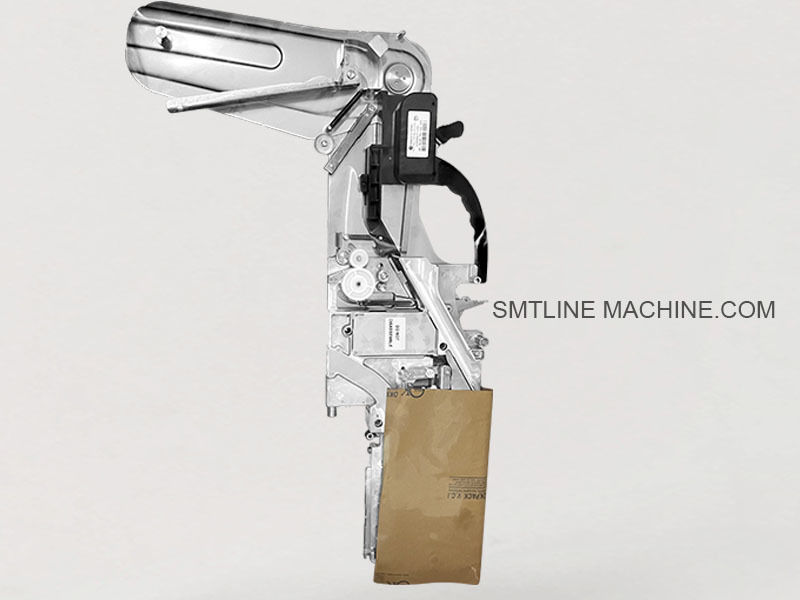

Bộ nạp khí nén Samsung 12mm

Giới thiệu sản phẩm – Bộ nạp khí nén Samsung 12mm

Bộ nạp khí nén Samsung 12mm là bộ nạp băng đáng tin cậy, chạy bằng khí nén, được thiết kế để cung cấp các linh kiện gắn bề mặt từ băng tải 12mm cho máy đặt SMT Samsung. Nó được sử dụng rộng rãi trong các nền tảng thế hệ cũ hơn như CP40, CP45 và CP60, dựa vào công nghệ bộ nạp khí nén.

Các tính năng chính

Hoạt động bằng khí nén: Sử dụng khí nén để điều khiển băng tiến
Tương thích với băng tải 12mm, lý tưởng để nạp các linh kiện thụ động lớn hơn, IC nhỏ hoặc thiết bị nguồn
Thích hợp cho các máy dòng CP-series thế hệ đầu của Samsung
Cung cấp khả năng lập chỉ mục tốc độ cao và định vị linh kiện ổn định
Thiết kế cơ học chắc chắn với yêu cầu bảo trì tối thiểu

Thông số kỹ thuật

Chiều rộng băng: 12mm
Loại truyền động: Khí nén (cơ chế xi lanh khí)
Bước linh kiện: Có thể điều chỉnh (thường là các bước 4mm, 8mm hoặc 12mm)
Nguồn điện: Khí nén (thường là 0,4–0,6 MPa)
Phương pháp nạp: Lập chỉ mục từng bước bằng khí nén
Hỗ trợ cuộn: Cuộn tiêu chuẩn lên đến 13"/15"

Ứng dụng

Lý tưởng để cung cấp các linh kiện lớn hơn như:

Điốt và MOSFET
Tụ điện phân
Rơ le nhỏ
Linh kiện chip 1206 và 1210
Thường được sử dụng trong môi trường sản xuất SMT số lượng lớn cho:

Thiết bị điện tử tiêu dùng
PCB ô tô
Bảng LED

Khả năng tương thích

Hoạt động với các nền tảng bộ nạp khí nén Samsung bao gồm:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
Dòng CP60

Phụ kiện liên quan – Bộ nạp khí nén Samsung 12mm

1. Linh kiện cơ khí

Thanh dẫn hướng băng (Đường ray băng / Đường ray mang)
Đảm bảo việc nạp băng linh kiện 12mm trơn tru và chính xác.

Bộ đẩy / Tách băng che
Nâng và tách băng che để lộ các linh kiện để gắp.

Tấm che trên / Kẹp
Giữ băng ở vị trí và ngăn không cho nó bị nâng lên trong quá trình tiến.

Chốt khóa / Núm vặn bộ nạp
Cố định bộ nạp vào khe bộ nạp trên máy (ví dụ: chốt khóa hoặc chốt nhả nhanh).

Giá đỡ cuộn / Trục ống chỉ băng
Giữ các cuộn linh kiện (thường là 13” hoặc 15”) ở vị trí để tháo ra.

2. Linh kiện khí nén

Xi lanh khí (Cơ cấu chấp hành nạp)
Cung cấp chuyển động tuyến tính để làm cho băng tiến từng bước một.

Thanh đẩy khí / Liên kết trượt
Truyền chuyển động từ xi lanh khí đến cơ chế tiến băng.

Lò xo hồi vị
Đặt lại cơ chế trượt sau mỗi hành trình tiến.

Đầu nối ống khí / Khớp nối nhanh
Cho phép kết nối với nguồn cung cấp khí nén.

Bộ giảm thanh hoặc bộ giảm thanh (tùy chọn)
Giảm tiếng ồn của không khí trong quá trình thông hơi.

3. Công cụ bảo trì và kiểm tra

Đồ gá hiệu chuẩn bộ nạp / Đồ gá căn chỉnh
Dùng để kiểm tra và căn chỉnh bộ nạp bên ngoài máy.

Hộp kiểm tra thủ công
Cung cấp điều khiển khí thủ công để kiểm tra nạp ngoài máy.

Bàn chải làm sạch bộ nạp
Loại bỏ bụi và mảnh vụn khỏi đường ray dẫn hướng và các bộ phận chuyển động.

Giá đỡ bộ nạp
Dành cho việc lưu trữ có tổ chức nhiều bộ nạp khi không sử dụng.

Các bộ phận này rất cần thiết để đảm bảo:

Nạp băng trơn tru
Căn chỉnh thích hợp
Gắp linh kiện đáng tin cậy
Lắp đặt/tháo gỡ dễ dàng trong quá trình sản xuất

Số bộ phận liên quan – Bộ nạp khí nén Samsung 12mm (Tiếng Anh)

1. Linh kiện cơ khí

2. Linh kiện khí nén

3. Công cụ kiểm tra & bảo trì

Các số bộ phận này bao gồm các mặt hàng được thay thế và bảo dưỡng phổ biến nhất trong hệ thống bộ nạp băng khí nén Samsung 12mm, đảm bảo hiệu suất nhất quán trong sản xuất SMT.

Hướng dẫn FAQ – Bộ nạp khí nén Samsung 12mm

1. Bộ nạp khí nén Samsung 12mm được dùng để làm gì?

Nó được thiết kế để nạp băng tải rộng 12mm có chứa các linh kiện gắn bề mặt như điện trở, tụ điện lớn hơn, IC nhỏ và thiết bị nguồn vào máy SMT dòng CP của Samsung bằng cách sử dụng khí nén để tiến băng.

2. Máy SMT nào tương thích với bộ nạp này?

Tương thích với các nền tảng bộ nạp khí nén Samsung bao gồm:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
Dòng CP60

Các kiểu máy này sử dụng bộ nạp khí nén thay vì điện.

3. Bộ nạp hoạt động như thế nào?

Bộ nạp sử dụng xi lanh khí nén để lập chỉ mục băng tiến từng bước một, để lộ linh kiện tiếp theo để đầu đặt của máy gắp.

4. Cần áp suất không khí là bao nhiêu?

Áp suất hoạt động điển hình là 0,4 đến 0,6 MPa (4–6 bar). Áp suất không khí thích hợp là rất quan trọng—quá thấp gây ra lỗi nạp; quá cao có thể làm hỏng băng hoặc linh kiện.

5. Nó hỗ trợ các loại và kích thước băng nào?

Chiều rộng băng: 12mm
Băng linh kiện: Băng nhựa hoặc giấy dập nổi
Linh kiện điển hình: Điện trở chip lớn hơn (1206, 1210), điốt, rơ le nhỏ, tụ điện phân.

6. Các vấn đề thường gặp và mẹo khắc phục sự cố là gì?

7. Các bộ phận nào thường cần thay thế?

Xi lanh khí (J70541004A)
Lò xo hồi vị (J90651007A)
Thanh dẫn hướng băng (J66021002A)
Bộ đẩy băng che (J66011003A)
Chốt khóa / Núm (J70613008A)
Đầu nối ống khí (J70631015A)

8. Làm thế nào để tôi có thể kiểm tra hoặc hiệu chuẩn bộ nạp?

Sử dụng đồ gá hiệu chuẩn bộ nạp (J13013001A) hoặc hộp kiểm tra thủ công (J13014002A) để mô phỏng các chu kỳ nạp và xác minh việc tiến băng thích hợp bên ngoài máy SMT.

9. Nó có hỗ trợ tua lại băng che không?

Cuộn tua lại băng che tùy chọn (ví dụ: J13014004A) có thể có sẵn nhưng không phải là tiêu chuẩn trên tất cả các kiểu máy.

10. Lịch bảo trì được khuyến nghị là gì?

Hàng ngày: Làm sạch đường đi của băng, kiểm tra mảnh vụn
Hàng tuần: Kiểm tra áp suất không khí và ống, kiểm tra lò xo và các bộ phận chuyển động
Hàng tháng: Bôi trơn xi lanh nếu cần, thay thế các bộ phận cơ khí bị mòn
Hàng quý: Thực hiện kiểm tra đầy đủ và xây dựng lại nếu cần
