1009 Capacity Samsung Pneumatic Feeder 08mm Lightweight 0.79kg Mounter cho hoạt động trơn tru

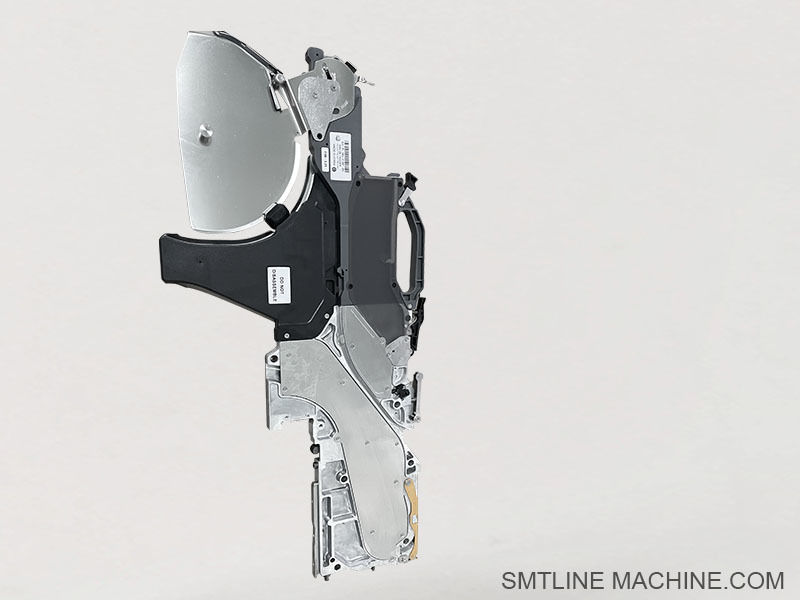

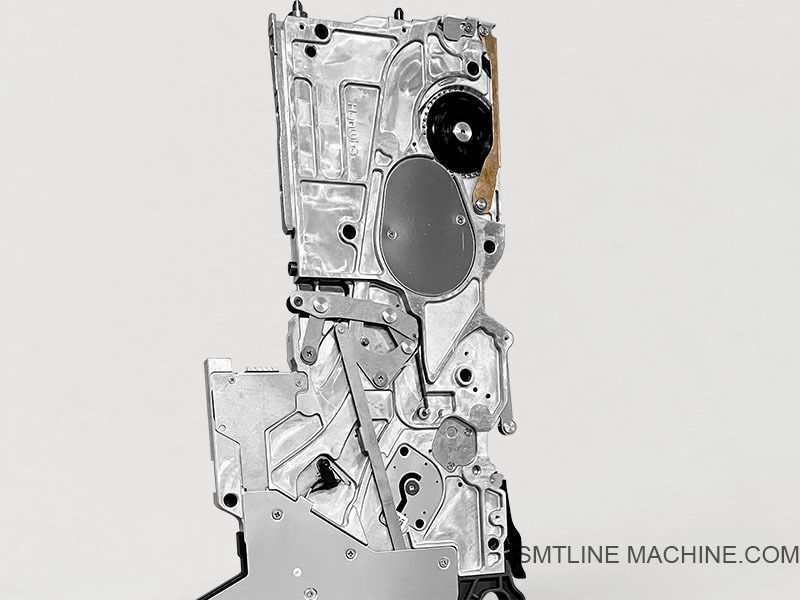

Bộ Nạp Khí Nén Samsung 08mm

Giới Thiệu Sản Phẩm – Bộ Nạp Khí Nén Samsung 8mm

Bộ nạp khí nén Samsung 8mm là bộ nạp băng tiêu chuẩn được thiết kế để sử dụng với các máy gắp và đặt SMT của Samsung, đặc biệt là các mẫu máy đời đầu như CP40, CP45, CP60. Nó hoạt động bằng cách sử dụng khí nén để đẩy băng linh kiện và thường được sử dụng cho các linh kiện thụ động ở định dạng băng dập nổi hoặc băng giấy 8mm.

Tính Năng Chính

Hệ thống truyền động khí nén: Sử dụng áp suất không khí để cấp băng, loại bỏ các bộ phận động cơ cơ học.
Tương thích với băng rộng 8mm, lý tưởng để cấp điện trở, tụ điện và IC nhỏ.
Hoạt động với dòng Samsung CP (CP40/CP45/CP60) và các mẫu tương thích khí nén khác.
Được thiết kế để cấp liệu tốc độ cao với độ căn chỉnh nhất quán.
Dễ dàng nạp và dỡ các cuộn băng để thay đổi nhanh chóng.

Thông Số Kỹ Thuật Tiêu Biểu

Chiều rộng băng: 8mm (một làn)
Loại truyền động: Khí nén (cơ chế xi lanh khí)
Tốc độ cấp liệu: Cấp liệu tốc độ cao cho sản xuất hàng loạt
Gắn kết: Khe cắm băng nạp tiêu chuẩn cho dòng CP
Loại linh kiện: 0402, 0603, 0805, đèn LED và IC nhỏ

Ứng Dụng

Được sử dụng trong dây chuyền sản xuất SMT số lượng lớn để cấp các linh kiện chip phổ biến.
Lý tưởng cho các máy Samsung thế hệ đầu không hỗ trợ bộ nạp điện.
Phổ biến trong các ngành như điện tử tiêu dùng, ô tô, LED và viễn thông.

Phụ Kiện Tùy Chọn

Cơ chế đẩy băng che
Ray dẫn hướng băng và cụm lò xo
Đầu nối ống khí và bộ điều hợp băng nạp
Đồ gá hiệu chuẩn và thử nghiệm cho thiết lập bộ nạp CP

Phụ Kiện Liên Quan – Bộ Nạp Khí Nén Samsung 8mm

1. Linh Kiện Cơ Khí

Ray Dẫn Hướng Băng
Hướng dẫn băng linh kiện vào đường dẫn bộ nạp.
ID bộ phận: Thường dành riêng cho bộ nạp – kiểm tra khả năng tương thích với dòng CP8

Bộ Phận Tách / Đẩy Băng Che
Nâng và tách băng che để các linh kiện lộ ra để gắp.

Tấm Đế / Khung Vỏ Bộ Nạp
Hỗ trợ kết cấu giữ cơ chế băng và xi lanh khí.

Chốt Khóa / Cụm Kẹp Bộ Nạp
Cố định bộ nạp vào thanh ray băng nạp trên máy SMT.

Lò Xo Kẹp Băng / Lò Xo Căng
Duy trì độ căng băng thích hợp và ngăn băng trôi.

2. Linh Kiện Khí Nén

Xi Lanh Khí
Truyền động cơ chế cấp băng.
Thường là xi lanh tác động kép hoặc tác động đơn nhỏ, dành riêng cho kiểu bộ nạp

Van Điện Từ (đối với một số loại băng)
Kiểm soát việc cung cấp khí vào/ra cho từng bộ nạp (bên ngoài bộ phận bộ nạp).

Đầu Nối / Phụ Kiện Ống Khí
Phụ kiện kết nối đẩy tiêu chuẩn để cấp khí nén.

Bộ Giảm Thanh Xả
Giảm tiếng ồn từ việc xả khí và bảo vệ xi lanh.

3. Công Cụ Kiểm Tra & Bảo Trì

Đồ Gá Hiệu Chuẩn Bộ Nạp (cho dòng CP)
Được sử dụng để thử nghiệm bên ngoài máy về việc cấp băng và căn chỉnh hành trình.

Dụng Cụ Kẹp Lò Xo
Hỗ trợ thay thế an toàn các lò xo bộ nạp bên trong.

Bộ Điều Chỉnh Áp Suất Khí
Kiểm soát áp suất khí vào để phù hợp với thông số kỹ thuật của bộ nạp (thường là 0,4–0,6 MPa).

4. Phụ Kiện Khác

Giá Đỡ Bộ Nạp
Xe đẩy hoặc kệ lưu trữ bộ nạp an toàn ESD để sắp xếp bộ nạp trong thời gian rảnh.

Bộ Điều Hợp Giá Đỡ Cuộn
Dùng để gắn các cuộn băng chắc chắn trên bộ nạp.

Máy Thu Băng Phế Liệu (tùy chọn, nếu được hỗ trợ)
Cơ chế cuộn và thu thập băng che phế liệu trong quá trình cấp liệu.

Số Hiệu Phụ Tùng Liên Quan – Bộ Nạp Khí Nén Samsung 8mm

1. Linh Kiện Cơ Khí

2. Linh Kiện Khí Nén

3. Hiệu Chuẩn & Công Cụ

4. Phụ Kiện Khác

Lưu ý: Số hiệu phụ tùng chính xác có thể thay đổi đôi chút tùy thuộc vào thế hệ và lô bộ nạp dòng CP của bạn (ví dụ: CP45, CP40L, CP60). Luôn xác minh nhãn trên thân bộ nạp để có khả năng tương thích hoàn toàn.

Hướng Dẫn Câu Hỏi Thường Gặp – Bộ Nạp Khí Nén Samsung 8mm

1. Bộ Nạp Khí Nén Samsung 8mm được dùng để làm gì?

Nó được thiết kế để cấp băng mang 8mm chứa các linh kiện gắn trên bề mặt (ví dụ: điện trở 0402, 0603, 0805, tụ điện, IC nhỏ) vào máy SMT dòng Samsung CP, sử dụng khí nén để đẩy băng.

2. Nó tương thích với những máy SMT nào?

Bộ nạp này tương thích với các mẫu sau:

Samsung CP40, CP45, CP60
Một số biến thể của CP45FV và CP40L

Những máy này yêu cầu bộ nạp loại khí nén, không phải điện.

3. Nó hoạt động như thế nào?

Bộ nạp sử dụng một xi lanh chạy bằng khí nén để cấp băng về phía trước. Băng tiến một bước trên mỗi chu kỳ đặt, lộ ra linh kiện tiếp theo để đầu đặt gắp.

4. Áp suất không khí cần thiết để vận hành là bao nhiêu?

Áp suất làm việc điển hình:
0,4 đến 0,6 MPa (4–6 bar)
Quá thấp = lỗi cấp liệu
Quá cao = sai lệch linh kiện hoặc hư hỏng băng

5. Nó hỗ trợ những loại băng nào?

Chiều rộng băng: 8mm
Loại băng: Băng nhựa hoặc giấy dập nổi
Loại linh kiện: Điện trở chip, tụ điện, đèn LED, chất bán dẫn nhỏ

6. Các vấn đề thường gặp và mẹo khắc phục sự cố là gì?

7. Những bộ phận nào thường được thay thế?

Xi lanh khí – J70541004A
Lò xo hồi về – J90651007A
Ray dẫn hướng băng – J66021001A
Bộ đẩy băng che – J66011003A
Núm/chốt khóa – J70613008A
Đầu nối ống – J70631015A

8. Làm thế nào để tôi có thể kiểm tra bộ nạp?

Sử dụng hộp thử nghiệm bộ nạp thủ công (ví dụ: J13014002A) hoặc đồ gá hiệu chuẩn (J13013001A) để mô phỏng việc cấp liệu mà không cần chạy toàn bộ máy SMT.

9. Nó có hỗ trợ tua lại băng che không?

Một số thiết lập cho phép các cuộn tua lại băng che tùy chọn (ví dụ: J13014004A), nhưng nhiều bộ nạp khí nén đời đầu không hỗ trợ tua lại tự động.

10. Bao lâu thì nên bảo trì một lần?

Hàng ngày: Thổi bụi, kiểm tra đường đi của băng
Hàng tuần: Kiểm tra rò rỉ khí, kiểm tra lò xo và các bộ phận chuyển động
Hàng tháng: Bôi trơn xi lanh khí, thay thế các bộ phận bị mòn
Hàng quý: Kiểm tra và đại tu hoàn toàn nếu cần thiết
