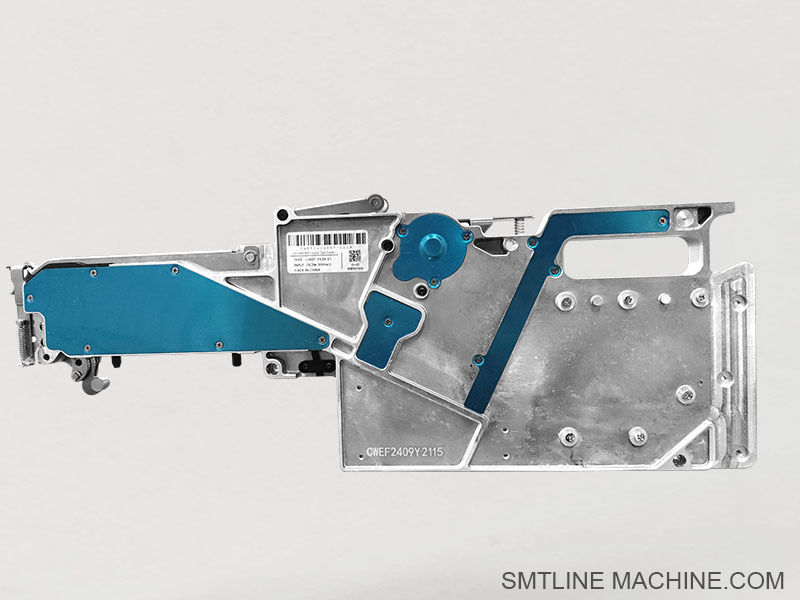

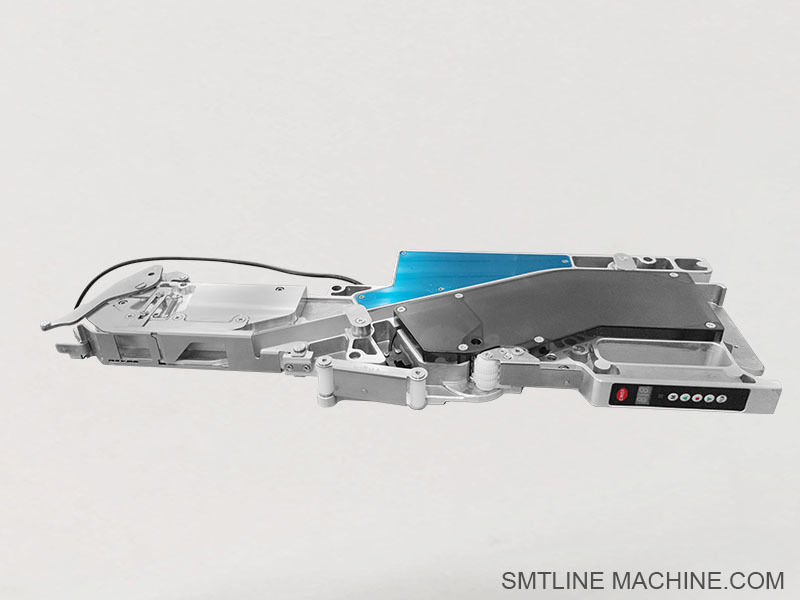

Bộ nạp Samsung CWEF-YE24-V7
Giới thiệu sản phẩm – Bộ nạp điện Samsung CWEF‑YE24‑V7
Samsung CWEF‑YE24‑V7 là phiên bản nâng cấp của bộ nạp điện 8 mm được sử dụng trong các máy gắp và đặt SMT của Samsung / Hanwha (chẳng hạn như dòng SM/CP/SME). Là một biến thể V7, nó thường bao gồm động cơ và logic điều khiển được cải tiến để băng tải hoạt động đáng tin cậy hơn và đồng bộ tốt hơn với chương trình cơ sở của máy gần đây.
Các tính năng chính
Bộ nạp hoàn toàn bằng điện giúp loại bỏ nhu cầu về khí nén
Tương thích với băng rộng 8 mm—tiêu chuẩn cho các linh kiện chip như điện trở, tụ điện và IC nhỏ
Tích hợp các chức năng bộ mã hóa và cảm biến để phát hiện sự hiện diện của băng và ngăn chặn việc nạp sai
Được thiết kế cho các dây chuyền SMT của Samsung/Hanwha với các loại đầu nối 4‑ hoặc 5‑pin
Thiết kế nhỏ gọn với khả năng thay đổi nhanh chóng, lý tưởng cho sản xuất hỗn hợp cao
Thông số kỹ thuật điển hình
Chiều rộng băng: 8 mm
Truyền động: Động cơ bên trong + thiết bị điện tử điều khiển (logic V7)
Loại đầu nối: Tương thích với các bộ nạp 4 chân cũ hơn và 5 chân mới hơn tùy thuộc vào kiểu máy
Gắn: Tương thích với các thanh ray bộ nạp Samsung tiêu chuẩn
Giao diện phản hồi & cảm biến: Phát hiện điểm cuối băng, phát hiện tiến/lùi, báo hiệu trạng thái động cơ
Ứng dụng
Nạp các linh kiện thụ động nhỏ (ví dụ: 0402, 0603, 0805) trong sản xuất SMT
Được sử dụng trong môi trường hỗn hợp cao, yêu cầu hoán đổi bộ nạp nhanh chóng
Tương thích với các máy thuộc dòng Samsung như SM320, SM421, SM471, SM482, CP60, DECAN S1/S2, dòng SME (xác nhận phiên bản đầu nối)
Bảo trì thông thường & Phụ kiện liên quan
Ngay cả khi không có quyền truy cập vào bảng thông số kỹ thuật chính thức, các phụ kiện và phụ tùng liên quan điển hình bao gồm:
Cụm ray dẫn hướng băng
Bộ đẩy và cuộn băng che
Các bộ phận động cơ và hộp số
PCB cảm biến hoặc bảng mã hóa
Đồ gá hiệu chuẩn/kiểm tra bộ nạp
Dây nịt kết nối (4 chân hoặc 5 chân)
Phụ kiện liên quan – Bộ nạp Samsung CWEF-YE24-V7
1. Phụ kiện cơ khí
Cụm ray dẫn hướng băng
Hướng dẫn băng linh kiện một cách chính xác thông qua cơ chế nạp.
Bộ phận phổ biến: J66021001A
Bộ đẩy băng che
Ép và tách băng che để lộ các linh kiện để gắp.
Bộ phận phổ biến: J66011003A
Cụm nắp trên / Kẹp băng
Bảo vệ khu vực nạp và giữ băng ở đúng vị trí trong quá trình vận hành.
Bộ phận: J66031011A
Chốt khóa / Kẹp cố định bộ nạp
Khóa bộ nạp vào ngân hàng bộ nạp của máy.
Bộ phận: J70613008A
Tấm che bên / Vỏ bộ nạp
Bảo vệ các bộ phận bên trong của bộ nạp.
Bộ phận: J66031017A
2. Linh kiện điện
Cụm động cơ bộ nạp
Truyền động bánh răng bên trong để tiến băng.
Bộ phận: J90551427A
Hộp số truyền động
Truyền mô-men xoắn động cơ đến cơ chế băng.
Bộ phận: J90651417A
PCB điều khiển bộ nạp
Điều khiển động cơ và giao tiếp với máy gắp và đặt.
Bộ phận: J90851407A
PCB cảm biến bộ nạp / Cảm biến điểm cuối băng
Phát hiện sự hiện diện của băng hoặc các điều kiện điểm cuối băng.
Bộ phận: J67031002A hoặc J67021010A
Cáp bộ nạp / Đầu nối 4 chân hoặc 5 chân
Kết nối nguồn và tín hiệu bộ nạp với máy.
Bộ phận: J66011002A
3. Công cụ hiệu chuẩn & bảo trì
Đồ gá hiệu chuẩn bộ nạp / Đồ gá kiểm tra
Được sử dụng để hiệu chuẩn hoặc kiểm tra chuyển động của bộ nạp ngoại tuyến.
Bộ phận: J13013001A
Cuộn tua lại băng
Thu thập chất thải băng che trong quá trình vận hành.
Bộ phận: J13014004A
Tấm lò xo / Lò xo nén
Tạo áp lực lên băng để nạp ổn định.
Bộ phận: J66031022A
Giá đỡ cố định dẫn hướng băng
Giữ ray dẫn hướng an toàn trong quá trình nạp.
Bộ phận: J66031013A
4. Lưu trữ & Xử lý bộ nạp
Giá lưu trữ bộ nạp (An toàn ESD)
Được sử dụng để lưu trữ bộ nạp trong quá trình thay đổi hoặc thời gian rảnh.
Bộ phận: J13012003A
Khay hoặc xe đẩy bộ nạp
Thiết bị di động để di chuyển nhiều bộ nạp giữa các dây chuyền.
Số bộ phận liên quan – Bộ nạp Samsung CWEF-YE24-V7
1. Linh kiện cơ khí
Số bộ phận | Mô tả |
J66021001A | Ray dẫn hướng băng |
J66011003A | Bộ đẩy băng che |
J66031011A | Cụm nắp trên ( |
J70613008A | Chốt khóa / Núm khóa |
J66031017A | Tấm che bên |
J66031013A | Giá đỡ cố định dẫn hướng băng |
J66031022A | Tấm lò xo |
2. Linh kiện điện & truyền động
Số bộ phận | Mô tả |
J90551427A | Động cơ bộ nạp điện |
J90651417A | Hộp số truyền động bộ nạp |
J91751403A | Ròng rọc / Khớp nối |
J90851407A | PCB điều khiển chính |
J67031002A | PCB cảm biến băng |
J67021010A | Cụm cảm biến điểm cuối băng |
J66011002A | Cáp tín hiệu bộ nạp |
J67041001A | Cảm biến bộ mã hóa bộ nạp |
3. Công cụ & Thiết bị ngoại vi
Số bộ phận | Mô tả |
J13013001A | Đồ gá hiệu chuẩn bộ nạp |
J13014004A | Cuộn tua lại băng |
J13012003A | Giá lưu trữ bộ nạp |
Các số bộ phận này hỗ trợ bảo trì, sửa chữa và nâng cấp thường xuyên của bộ nạp CWEF-YE24-V7, đảm bảo hoạt động tốc độ cao liên tục trên các dây chuyền SMT của Samsung/Hanwha như SM421, SM471, SM482, CP45 và DECAN.
Hướng dẫn Câu hỏi thường gặp – Bộ nạp điện Samsung CWEF-YE24-V7
1. CWEF-YE24-V7 được dùng để làm gì?
Đây là bộ nạp SMT 8mm tốc độ cao, chạy bằng điện, được sử dụng để cung cấp các linh kiện từ cuộn băng (thường là 0402, 0603, 0805) cho các máy SMT của Samsung/Hanwha. Nó tự động hóa việc lập chỉ mục băng và cung cấp căn chỉnh gắp nhất quán cho các linh kiện gắn trên bề mặt.
2. Nó tương thích với những máy nào?
Nó tương thích với hầu hết các kiểu máy Samsung/Hanwha hỗ trợ bộ nạp điện, bao gồm:
Dòng SM: SM320, SM421, SM471, SM482
Dòng CP: CP40, CP45, CP60
Dòng DECAN: S1, S2
Dòng SME (Tương thích với Ngân hàng bộ nạp V7)
Hãy đảm bảo xác nhận loại đầu nối (4 chân hoặc 5 chân) với kiểu máy của bạn.
3. Sự khác biệt giữa CWEF-YE8-V7 và CWEF-YE24-V7 là gì?
Cả hai đều là bộ nạp điện, nhưng YE24-V7 thường hỗ trợ các phạm vi lập chỉ mục dài hơn và có thể xử lý các cấu hình linh kiện lớn hơn/cao hơn một chút trong chiều rộng băng 8mm. Phiên bản V7 bao gồm logic điều khiển và các tính năng phản hồi được cải tiến.
4. Các vấn đề thường gặp và mẹo khắc phục sự cố là gì?
Vấn đề | Nguyên nhân có thể xảy ra | Khắc phục |
Băng không tiến | Hỏng động cơ / lỗi cảm biến | Kiểm tra động cơ và PCB cảm biến (J67031002A) |
Không nhận dạng được bộ nạp | Sự cố cáp/đầu nối | Kiểm tra cáp tín hiệu (J66011002A) |
Băng bị lệch hoặc kẹt | Ray dẫn hướng bẩn hoặc bộ đẩy bị mòn | Làm sạch/thay thế hướng dẫn (J66021001A) |
Lỗi gắp thường xuyên | Căng băng che hoặc sai lệch bộ nạp | Điều chỉnh bộ đẩy băng hoặc cơ chế khóa |
5. Bộ nạp được cấp nguồn và điều khiển như thế nào?
Nó sử dụng động cơ bước bên trong được điều khiển bởi PCB bộ nạp, được cấp nguồn thông qua đầu nối 4 chân hoặc 5 chân được cắm vào máy SMT. Nó không yêu cầu khí nén.
6. Những bộ phận dự phòng nào thường được thay thế?
Cụm động cơ – J90551427A
Hộp số truyền động – J90651417A
PCB cảm biến – J67031002A
Ray dẫn hướng băng – J66021001A
Bộ đẩy băng che – J66011003A
Chốt khóa bộ nạp – J70613008A
7. Làm cách nào để kiểm tra hoặc hiệu chuẩn bộ nạp?
Sử dụng đồ gá hiệu chuẩn bộ nạp (ví dụ: J13013001A) để kiểm tra hoạt động của động cơ, căn chỉnh và lập chỉ mục băng bên ngoài máy.
8. Bộ nạp nên được bảo trì thường xuyên như thế nào?
Sử dụng nhẹ: kiểm tra và làm sạch 1–2 tuần một lần
Sản xuất nặng: kiểm tra hàng ngày hoặc sau mỗi cuộn
Thay thế các bộ phận bị mòn (ray dẫn hướng, động cơ, cảm biến) 3–6 tháng một lần tùy thuộc vào tải
9. Nó có thể tua lại băng che không?
Đúng. Bộ nạp hỗ trợ các cuộn tua lại băng che tùy chọn (ví dụ: J13014004A) để giữ cho khu vực làm việc sạch sẽ và tránh nhiễu.
10. Làm cách nào để biết đó là bộ nạp 4 chân hay 5 chân?
Kiểm tra phích cắm giao diện phía sau.
4 chân: Được sử dụng trong các kiểu máy SM/CP trước đó
5 chân: Hỗ trợ các đường tín hiệu bổ sung cho các máy mới hơn (logic tương thích V7)
