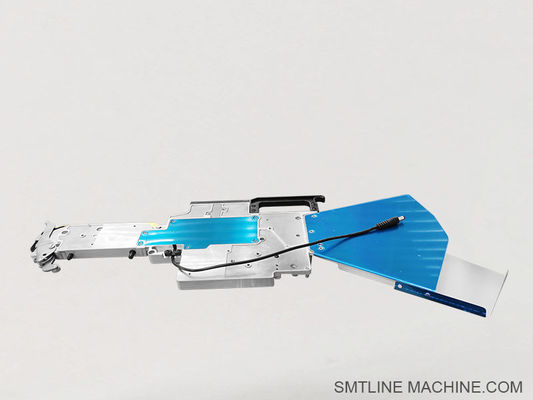

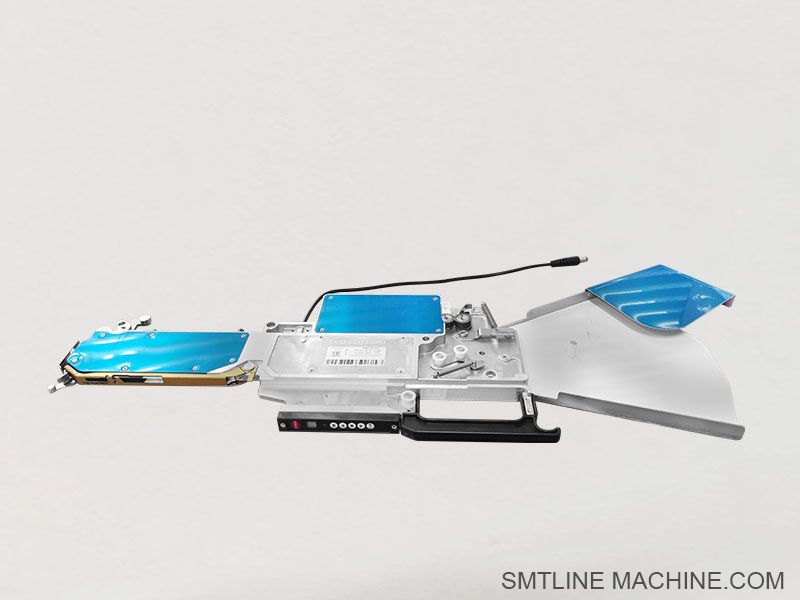

Samsung CWEF-YE8-V7 Feeder chính xác để lắp đặt thành phần hiệu quả

Samsung feeder CWEF-YE8-V7

Hướng dẫn sản phẩm Samsung CWEF-YE8-V7 Feeder

Samsung CWEF‐YE8‐V7 là một bộ cấp điện 8 mm hiệu suất cao được thiết kế để tích hợp liền mạch với các máy SMT của Samsung/Hanwha (các thiết bị như loạt SM/CP/SE).Bộ cấp độ thông minh này có độ tin cậy đẩy các cuộn băng cho các kháng chip, tụ điện và các thành phần thụ động nhỏ trong quá trình lắp ráp SMT tốc độ cao.

Các đặc điểm chính

Hệ thống điều khiển điện đảm bảo cho việc cung cấp chính xác với các cài đặt pitch điều chỉnh
Khả năng tương thích băng 8 mm, định dạng tiêu chuẩn cho các thành phần chip thường được sử dụng
Khả năng tương thích SMME/SM/CP/Hanwha, được hỗ trợ rộng rãi trên các hệ sinh thái nền tảng chọn và đặt của Samsung
Sự tích hợp bộ mã hóa và cảm biến đáng tin cậy, ngăn chặn các lỗi trong băng và cải thiện độ chính xác chọn thành phần
Xếp hợp và mạnh mẽ, được thiết kế để phù hợp với các ngân hàng cung cấp đầy đủ và hỗ trợ thay đổi nhanh chóng

Thông số kỹ thuật điển hình

Chiều rộng băng: 8 mm (tiêu chuẩn)
Ứng dụng điều khiển nguồn cấp: Động cơ điện với bộ điều khiển vi mô tích hợp
Giao diện: Samsung/Hanwha SM/CP-style connector
Cấu hình chân: Thông thường có phiên bản 4 hoặc 5 chân
Lắp đặt: Tương thích với kệ băng đĩa ECM tiêu chuẩn trong dòng Samsung / Hanwha

Ứng dụng

Được sử dụng trong Samsung / Hanwha lắp ráp bề mặt để đặt khối lượng và độ chính xác cao
Lý tưởng để chế biến các thành phần chip (0805, 0603, 1206) và các sản phẩm thụ động nhỏ
Hỗ trợ chạy sản phẩm hỗn hợp cao với các thay đổi feeders thường xuyên do thiết kế tải / thả nhanh

Khả năng tương thích và lựa chọn mua

Thường được bán cũ hoặc được cải tạo thông qua các nhà cung cấp phụ tùng SMT, được kiểm tra với bảo hành
Nhiều biến thể có sẵn: kiểu kết nối 4-pin / 5-pin, một số có tính năng cập nhật logic điều khiển V7
Thường được cung cấp trong cấu hình CP40, SM-series và tray feed 8 mm

Phụ kiện liên quan Samsung CWEF-YE8-V7 Feeder

1Các bộ phận phụ tùng

Nắp bộ cấp / tấm nắp
Sử dụng để giữ chặt băng mang và ngăn chặn rối hoặc nâng.

Đường dây dẫn băng / tấm dẫn đường
Đảm bảo việc cung cấp lỏng lẻo và chính xác của băng 8 mm trong quá trình vận hành tốc độ cao.

Bộ máy đẩy / Máy đẩy băng
Duy trì áp suất thích hợp và sự liên kết của băng bọc trong khi cho ăn.

Bộ cảm biến băng / Bộ cảm biến cuối
Phát hiện sự hiện diện hoặc cuối băng; đảm bảo phát hiện chính xác các thành phần chọn.

2. Động cơ & Bộ phận cơ khí

Động cơ cung cấp / bộ phận động cơ bước
Năng lượng cơ chế cung cấp năng lượng nội bộ (những bộ cung cấp năng lượng sử dụng động cơ tích hợp).

Bộ bánh răng / hộp số
Chuyển mô-men xoắn từ động cơ sang các bánh răng cho ăn; có thể bị mòn theo thời gian.

Xương cấp / Bộ cuộn pin
Giúp xoay hoặc ổn định cuộn băng trong khi vận hành.

Khóa nút / Clip cố định
Được sử dụng để cố định bộ cấp dữ liệu vào ngân hàng cấp dữ liệu hoặc khe cắm trên máy chọn và đặt.

3Các thành phần điện

PCB cấp (bảng điều khiển)
Quản lý logic động cơ và giao tiếp với giao diện máy SMT.

Cáp cấp / dây chuyền kết nối
Kết nối bộ cấp dữ liệu với tín hiệu điều khiển và nguồn cung cấp điện (thường là 4-pin hoặc 5-pin tùy thuộc vào mô hình).

Bảng cảm biến bộ cấp
Tùy chọn để theo dõi chuyển động băng, vị trí băng bọc hoặc phát hiện lỗi.

4. Công cụ hiệu chuẩn và bảo trì bộ cấp

Bộ điều chỉnh Feeder Jig
Được sử dụng để thử nghiệm và hiệu chuẩn các bộ cấp năng lượng bên ngoài máy SMT.

Tape Rewinder / Tape Collection Reel
Thu thập băng bọc trong khi cho ăn để ngăn chặn sự can thiệp hoặc vướng mắc.

Bộ lọc / chất bôi trơn
Để bảo trì các bộ phận cơ học như cuộn, bánh răng và đường ray hướng dẫn.

5. Cầm / Cầm lưu trữ

Thang lưu trữ feeders
Chiếc xe di động để tổ chức và lưu trữ nhiều bộ cho ăn.

Cổ nạp (ESD-safe)
Nằm trong bộ chứa an toàn tĩnh cho các hoạt động tải và thả.

Số bộ phận liên quan Samsung CWEF-YE8-V7 Feeder

1Các thành phần cơ khí

J66021001A ️ Đường sắt dẫn đường băng
J66011003A ️ Bộ máy đẩy băng bọc
J70613008A ️ Kích pin / Kích nút
J66031011A ️ Bộ phận nắp nắp trên
J66031017A Đĩa nắp bên

2. Động cơ và linh kiện điện

J90551427A ️ Bộ phận động cơ cấp
J90651417A Đơn vị hộp số truyền động
J91751403A ️ Máy đẩy động cơ / Máy nối
J67031002A PCB cảm biến băng
J90851407A ️ Bảng điều khiển chính của bộ cấp
J66011002A Cáp tín hiệu / đầu nối bộ cấp

3. Công cụ hiệu chuẩn và bảo trì

J13013001A Jig hiệu chuẩn bộ cấp / Thiết bị thử nghiệm
J67021010A ¢ Bộ cảm biến cuối băng
J66031013A ️ Nắp dây dẫn băng
J13014004A ️ Vòng cuộn băng bọc

4. Tùy chọn & phụ kiện chung

J13012003A ️ Cầm lưu trữ bộ cung cấp (cốt an toàn ESD)
J25052013A ️ Máy cuộn lại băng bọc
J66031022A ️ Bảng xuân (bảng nén)
J67041001A ¢ Bộ cảm biến mã hóa cho chuyển động băng

Hướng dẫn câu hỏi thường gặp Samsung CWEF-YE8-V7 Bộ cấp điện

1. CWEF-YE8-V7 Feeder được sử dụng để làm gì?

Nó là một bộ cấp dữ liệu điện 8mm được sử dụng để cung cấp các thành phần gắn bề mặt (thường là 0402, 0603, 0805, vv) từ cuộn băng đến các máy chọn và đặt Samsung / Hanwha như loạt SM, CP và DECAN.

2Nó tương thích với máy nào?

CWEF-YE8-V7 tương thích với các nền tảng SMT khác nhau của Samsung / Hanwha, bao gồm:

SM320, SM421, SM471, SM482
CP40, CP45, CP60
DECAN S1/S2 và loạt SME
Kiểm tra các thông số kỹ thuật ngân hàng cấp độ của mô hình của bạn để đảm bảo tính tương thích (phiên bản 4 pin hoặc 5 pin).

3Nó chạy bằng điện hay khí?

Nó được điều khiển bằng điện, sử dụng động cơ tích hợp và PCB điều khiển. Không cần không khí nén, không giống như các bộ cấp khí cũ hơn.

4Nó hỗ trợ kích thước thành phần nào?

Nó hỗ trợ băng 8mm tiêu chuẩn, thường được sử dụng cho các thành phần thụ động nhỏ như:

0402, 0603, 0805 điện trở và điện tụ
Các IC hoặc đèn LED nhỏ trong băng đúc hoặc giấy 8mm

5. Làm thế nào là bộ cấp năng lượng và điều khiển?

Máy cấp dữ liệu được kết nối với máy thông qua giao diện điện 4-pin hoặc 5-pin và được điều khiển bởi phần mềm của máy SMT.

6Những triệu chứng thất bại phổ biến là gì?

Đánh tắc băng hoặc không được cung cấp
Động cơ không thúc đẩy băng
Không có phản hồi hoặc nhận dạng từ máy
Dây băng nắp không lột đúng cách

Những điều này có thể chỉ ra vấn đề với động cơ, cảm biến, PCB, hoặc sự sai lệch cơ học.

7Những bộ phận thay thế phổ biến là gì?

Đường dây dẫn băng (J66021001A)
Bộ phận động cơ (J90551427A)
Hộp số (J90651417A)
PCB cảm biến băng (J67031002A)
Máy đẩy băng bọc (J66011003A)

8Làm thế nào để duy trì bộ cấp thức ăn?

Làm sạch đường băng thường xuyên để tránh tích tụ
Kiểm tra thiết bị và chức năng động cơ trong thời gian ngừng hoạt động
Thay thế ngay những bộ phận bị mòn hoặc sai đường
Sử dụng một giang hiệu chuẩn để kiểm tra chuyển động feeder ngoại tuyến

9Nó có hỗ trợ băng bọc lại không?

Có. Nó có thể được trang bị cuộn cuộn băng bọc (ví dụ, J13014004A), giúp xử lý băng thải sạch sẽ trong quá trình sản xuất.

10Làm thế nào tôi có thể xác định phiên bản hoặc loại đầu nối?

Kiểm tra nhãn hoặc đầu nối phía sau:

Phiên bản 4 chân: tương thích với máy cũ hơn
Phiên bản 5 chân: mô hình mới hơn hoặc hệ thống phản hồi nâng cao
Ngoài ra hãy tìm phiên bản firmware hoặc đánh dấu "V7".
