SMTLINE Shamir Spark Machine Dải niêm phong đen 130001622 Phụ kiện dây chậm Phụ tùng SMT

Băng niêm phong đen máy tia lửa Shamir 130001622 phụ kiện dây chậm

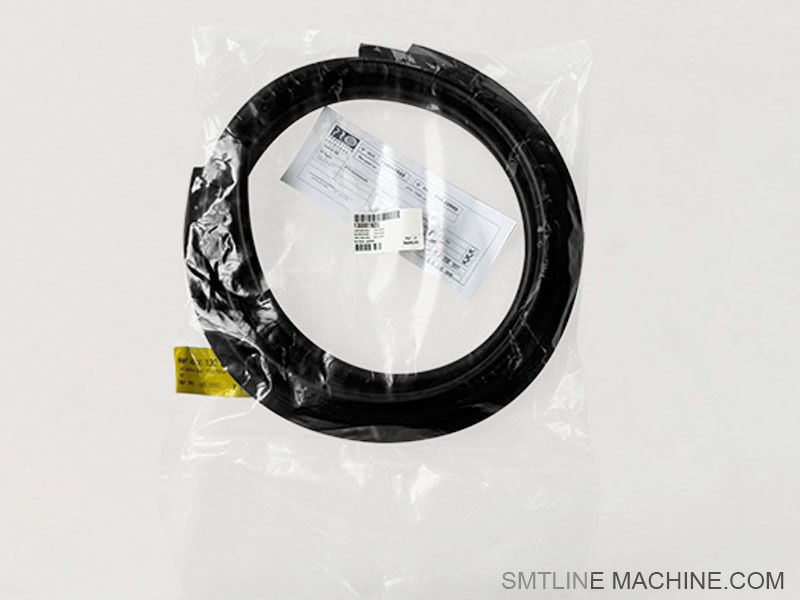

Giới thiệu sản phẩm – Băng niêm phong đen máy tia lửa Shamir
Mã sản phẩm: 130001622
Model: Băng niêm phong đen cho EDM dây chậm
Băng niêm phong đen này là một vật tư tiêu hao chính xác được thiết kế cho máy EDM cắt dây, đặc biệt là các model Charmilles FO (ví dụ: FO3X, FO350). Nó đóng vai trò là một dải niêm phong hoặc bảo vệ giúp duy trì việc xả tối ưu trong quá trình cắt dây tốc độ chậm.
Thông thường được lắp đặt liền kề với dây cắt, dải này ngăn chặn rò rỉ điện môi và giảm thiểu ô nhiễm, đảm bảo độ chính xác gia công ổn định, kéo dài tuổi thọ của chất lỏng điện môi và hiệu suất cắt nhất quán—đặc biệt quan trọng trong các hoạt động chi tiết nhỏ hoặc tốc độ chậm.

Các tính năng chính
Mã sản phẩm OEM: 130001622
Chiều dài: Khoảng 2570 mm (phù hợp với máy Charmilles FO3X/FO350)
Vật liệu: Cao su tổng hợp hoặc polyme bền, chống mài mòn với lớp hoàn thiện màu đen
Chức năng: Niêm phong khu vực khe hở tia lửa để duy trì tính toàn vẹn điện môi trong quá trình gia công

Khả năng tương thích & Ứng dụng
Được thiết kế cho máy cắt dây EDM dòng Charmilles FO (FO3X, FO350)
Cần thiết cho các hoạt động sử dụng dây cắt chậm (cắt vi mô)
Lý tưởng để duy trì dòng điện môi sạch, giảm sự tích tụ của các hạt và cải thiện độ hoàn thiện bề mặt

Lợi ích
Kéo dài tuổi thọ của dây điện cực bằng cách niêm phong hiệu quả khu vực cắt
Giảm tiêu thụ và ô nhiễm chất lỏng điện môi
Giúp duy trì độ chính xác và chất lượng bề mặt nhất quán
Dễ dàng cài đặt và thay thế trong quá trình bảo trì định kỳ

Phụ kiện dây chậm bổ sung (Thường được sử dụng cùng nhau)
Khối dẫn hướng và con lăn
Vòi phun xả
Hướng dẫn dây phủ kim cương
Vòng bi và dây đai con lăn dự phòng








Phụ kiện liên quan – Băng niêm phong đen (130001622)

1. Cụm dẫn hướng dây
Hướng dẫn dây kim cương trên & dưới
– Đảm bảo định vị dây ổn định và chính xác trong quá trình cắt
– Thường được sử dụng với các khối dẫn hướng tương thích với khu vực băng niêm phong
Giá đỡ khối dẫn hướng / Ống lót dẫn hướng
– Cung cấp khuôn khổ giữ các hướng dẫn dây kim cương và dải niêm phong tại chỗ

2. Thành phần xả & niêm phong
Vòi phun xả / Ống phun
– Hướng chất lỏng điện môi ở áp suất cao đến vùng tia lửa, thường được đặt gần dải niêm phong
Gioăng cao su niêm phong / Vòng chữ O
– Giúp duy trì một con dấu chất lỏng chặt chẽ trong cụm dẫn hướng hoặc bộ phận đầu dưới
Phớt bên / U-Cups / Phớt môi
– Hoạt động cùng với dải niêm phong chính để giảm rò rỉ điện môi

3. Cơ chế truyền động & vận chuyển
Dây đai truyền động dây (Dây đai định thời)
– Được sử dụng trong hệ thống vận chuyển dây, thường gần hoặc xung quanh khu vực niêm phong
Vòng bi con lăn trên/dưới
– Cung cấp chuyển động trơn tru cho dây trên đường cắt, nằm gần khu vực niêm phong

4. Phần cứng hỗ trợ & gắn kết
Kẹp / Giá đỡ gắn dải niêm phong
– Cố định dải vào vị trí trên đầu cắt của máy EDM
– Có thể có lò xo hoặc từ tính, tùy thuộc vào kiểu máy
Nắp đầu dẫn hướng / Tấm chắn
– Bảo vệ cả dải niêm phong và các hướng dẫn xung quanh khỏi văng hoặc mòn điện cực

5. Dụng cụ bảo trì
Đồ gá lắp đặt cho dải niêm phong
– Hỗ trợ đặt và căng dải niêm phong đúng cách trong quá trình thay thế định kỳ
Dao cạo / Bàn chải làm sạch
– Được sử dụng để loại bỏ cặn hoặc mảnh vụn khỏi bề mặt niêm phong trước khi thay thế dải









Số bộ phận liên quan – Máy tia lửa Shamir & Phụ kiện dây chậm EDM

Hệ thống niêm phong & dẫn hướng
130001622 — Băng niêm phong đen (bộ phận chính)
130001623 — Giá đỡ hoặc giá đỡ băng niêm phong (loại phù hợp)
130001654 — Phớt thứ cấp U-cup (được sử dụng cùng với dải chính)
130001698 — Phớt môi cao su (bộ phận phụ trợ phía trước)
130002012 — Gioăng khối dẫn hướng cho FO3X/FO350
130002034 — Bộ vòng chữ O cho cụm niêm phong (đa kích thước)

Xả & Xử lý chất lỏng
130001710 — Vòi phun xả (đầu trên/dưới)
130001733 — Ống phun cho chất lỏng điện môi (loại áp suất cao)
130002045 — Đệm cao su buồng xả đầu trên
130002048 — Băng niêm phong bọt để kiểm soát trả lại chất lỏng

Hệ thống dẫn hướng dây
130001806 — Hướng dẫn dây kim cương trên (φ0,25 mm tiêu chuẩn)
130001807 — Hướng dẫn dây kim cương dưới
130001820 — Khối đỡ ống lót dẫn hướng dây
130001821 — Giá đỡ cho khối dẫn hướng (loại gắn phía sau)

Bộ phận truyền động & con lăn
130001904 — Dây đai định thời vận chuyển dây (kích thước tiêu chuẩn)
130001912 — Bộ vòng bi con lăn dưới (loại gốm)
130001913 — Trục con lăn trên
130001915 — Cụm con lăn không tải cho đầu EDM nạp chậm

Dụng cụ & Bộ dụng cụ bảo trì
130002101 — Bộ dụng cụ lắp đặt băng niêm phong
130002103 — Bộ bàn chải làm sạch hướng dẫn dây
130002105 — Gương kiểm tra vùng tia lửa
130002110 — Bộ bảo trì thay thế đa phớt

Các số bộ phận này thường được sử dụng cho dòng Charmilles/Agie-Charmilles FO (ví dụ: FO3X, FO350, Robofil) và có thể tương thích chéo với các thương hiệu khác áp dụng các cơ chế niêm phong EDM tương tự.





Hướng dẫn FAQ – Băng niêm phong đen (130001622) cho EDM dây chậm

1. Băng niêm phong đen được dùng để làm gì?
Băng niêm phong đen được lắp đặt xung quanh cụm dẫn hướng trên hoặc dưới của đầu EDM cắt dây. Mục đích của nó là duy trì áp suất chất lỏng điện môi trong vùng cắt và ngăn ngừa rò rỉ, giúp đạt được phóng điện ổn định và độ chính xác gia công cao.

2. Nó tương thích với những máy nào?
Nó thường được sử dụng trong Charmilles FO3X, FO350, Robofil 290/440 và các máy EDM dây chậm kiểu Shamir khác có kiến trúc đầu dẫn hướng tương tự.

3. Dấu hiệu cho thấy băng niêm phong cần được thay thế là gì?
Các vết nứt, cong vênh hoặc biến dạng có thể nhìn thấy
Giảm áp suất xả
Chất lỏng điện môi rò rỉ xung quanh hướng dẫn dây
Tăng độ không ổn định của tia lửa hoặc độ nhám bề mặt

4. Nên thay dải bao lâu một lần?
Tùy thuộc vào cách sử dụng, loại vật liệu và điều kiện bảo trì:
Cứ sau 400–800 giờ hoạt động (trung bình)
Hoặc trong mỗi chu kỳ bảo trì phòng ngừa theo lịch trình

5. Băng niêm phong được lắp đặt như thế nào?
Tháo dải đã mòn bằng dụng cụ kéo dải niêm phong hoặc nhíp phẳng
Làm sạch khe dẫn hướng bằng cồn và bàn chải mềm
Ép dải mới vào đều dọc theo thanh dẫn hướng
Cắt bớt phần thừa bằng lưỡi dao sắc nếu cần
Đảm bảo dải nằm phẳng và không bị xoắn
Mẹo: Sử dụng số bộ phận 130002101 (bộ dụng cụ lắp đặt) để có kết quả tốt nhất.

6. Nó có ảnh hưởng đến độ chính xác cắt hoặc hiệu quả xả không?
Có — một dải niêm phong được lắp đúng cách sẽ giúp:
Duy trì hướng và áp suất dòng chất lỏng điện môi
Tránh nhiễu loạn chất lỏng, cải thiện độ ổn định của tia lửa
Giảm thiểu rung dây, cải thiện độ chính xác cắt và độ hoàn thiện bề mặt

7. Những bộ phận nào khác nên được kiểm tra cùng lúc?
Hướng dẫn dây trên và dưới (chèn kim cương)
Vòng chữ O và phớt môi khối dẫn hướng
Vòi phun xả và ống phun
Vòng bi hoặc bộ phận không tải
Các thành phần này đều hoạt động cùng với dải niêm phong để đảm bảo hiệu suất EDM tối ưu.

8. Vật liệu có an toàn ESD hoặc chịu nhiệt không?
Đúng. Dải được làm từ cao su tổng hợp hoặc vật liệu polyme tương thích với EDM, có khả năng chống lại chất lỏng điện môi, nhiệt và xói mòn do tiếp xúc với phóng điện.

9. Bộ phận này có thể được tái sử dụng hoặc xoay vòng không?
Không. Dải niêm phong là vật tư tiêu hao không tái sử dụng. Khi bị biến dạng hoặc mòn, nó phải được thay thế để tránh ảnh hưởng đến hiệu suất cắt.

10. Có các kích thước hoặc phiên bản khác nhau không?
Có. Mặc dù 130001622 là chiều dài tiêu chuẩn (~2570 mm), nhưng có các phiên bản cho:
Đường kính dây khác nhau (ví dụ: φ0,1 mm, φ0,25 mm)
Thiết kế đầu EDM hoặc thương hiệu khối dẫn hướng khác nhau
Luôn xác nhận khả năng tương thích của máy trước khi đặt hàng.
