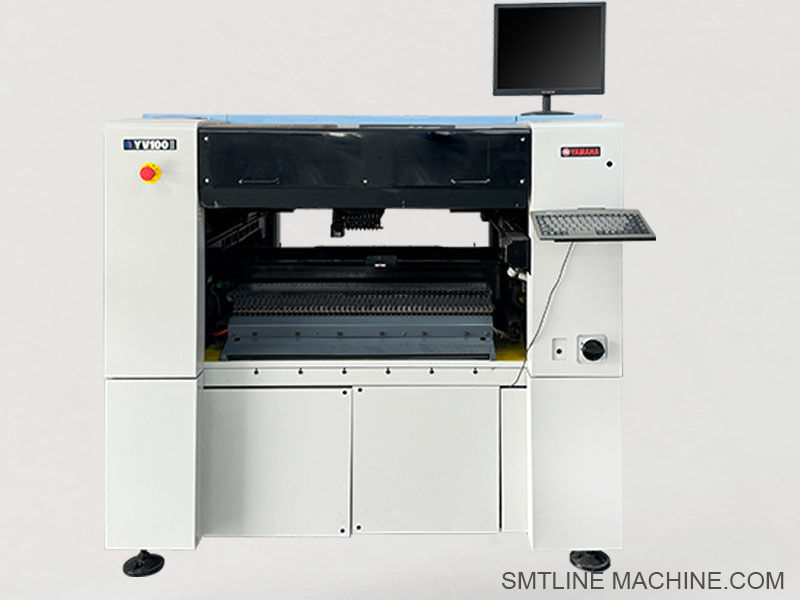

Máy Kiểm Tra / Gắp và Đặt Lưới Thép Yamaha YV100 (YV100X)

Một thiết bị gắp và đặt (SMT) và kiểm tra bề mặt tốc độ trung bình, độ chính xác cao—thường được gọi là Máy Kiểm Tra Lưới Thép YV100—kết hợp khả năng gắp và đặt nhanh chóng với kiểm tra trực quan trên bo mạch bằng cách sử dụng camera đa thị giác có độ phân giải cao.

Máy này lý tưởng cho sản xuất theo lô vừa và lắp ráp điện tử phức tạp, đặc biệt là khi cả tốc độ và độ chính xác đều rất quan trọng.

Các Tính Năng Chính

Đặt linh kiện tốc độ trung bình: Lên đến ~18.000 linh kiện/giờ (~0,2 giây/chip) và ~2.100 QFP/giờ (~1,7 giây/QFP)
Độ chính xác vượt trội: Độ chính xác đặt ±0,05 mm (50 μm), độ lặp lại đầy đủ ±0,03 mm (30 μm)
Hệ thống vòng kín dẫn động kép: Đảm bảo điều khiển bằng động cơ nhất quán với độ tin cậy cao
Phạm vi linh kiện rộng: Từ chip 0201 siêu nhỏ đến QFP/BGA/CSP 32 mm lớn
Tầm nhìn độ phân giải cao: Sử dụng hai camera đa thị giác để xác minh việc gắp linh kiện, căn chỉnh và kiểm tra bi hàn
Hỗ trợ cho các vòi phun đặc biệt: Thiết kế vòi phun bay Yamaha giúp giảm thời gian chết, lý tưởng cho các linh kiện có hình dạng kỳ lạ hoặc nhạy cảm&x20;
Tích hợp SMT: Tương thích với các bộ nạp tiêu chuẩn 8–56 mm, khay, que, định dạng số lượng lớn; giao tiếp qua giao thức SMEMA

Thông số kỹ thuật

Xử lý PCB: 50 × 50 mm đến 460 × 335 mm (một số nguồn liệt kê chiều rộng lên đến 445 mm)
Độ dày bảng: 0,4–3,0 mm ([Công ty TNHH Công nghệ CN Thâm Quyến][1])
Độ chính xác: ±0,1 mm đối với các bộ phận chip; ±0,08 mm đối với chùm QFP/BGA
Tốc độ: ~18.000 CPH đối với các linh kiện nhỏ; ~2.100 CPH đối với QFP lớn
Hỗ trợ bộ nạp: Lên đến 100 bộ nạp băng và ~80 bộ nạp khay
Nguồn: 3 pha 220–240/380–400 V, ~4 kVA ([Công ty TNHH Công nghệ CN Thâm Quyến][1])
Kích thước: Khoảng 1,65 × 1,40 × 1,85 m; Trọng lượng ~1,4–1,6 tấn
Áp suất không khí: 0,55 MPa cho hệ thống khí nén

Ứng dụng

Lý tưởng cho sản xuất theo lô nhỏ đến vừa, điện tử có độ chính xác cao và sản xuất hỗn hợp cao, bao gồm các lĩnh vực như ô tô, thiết bị y tế, điện tử tiêu dùng và hệ thống điều khiển công nghiệp.

Ưu điểm

Tính linh hoạt: Chứa các bộ nạp băng, khay, que và số lượng lớn
Kiểm tra tích hợp: Camera đa thị giác để xác minh linh kiện và phát hiện lỗi
Hiệu quả cao: Thiết kế mô-đun và định tuyến vòi phun không dừng
Dễ sử dụng: Giao diện đơn giản, khung đúc bền để bảo trì dễ dàng

Phụ tùng & Phụ kiện Cơ khí

Đai thời gian/băng tải (ví dụ: đai Yamaha YV100)
Đầu cảm biến băng tải để phát hiện sự hiện diện của PCB
Giá đỡ vòi phun / Thanh vòi phun như KV8–M7760–00X (Vòi phun 76A) và KV8–M71S0–50X (thanh hút) ([Alibaba][3])
Động cơ Servo và Trục (X/Z) như dòng 90K55 cho YV100II/X

Linh kiện Điện & Chân không

Van điện từ chân không và Van hơi được sử dụng trong cơ cấu chấp hành vòi phun và đầu&x20;
Camera đa thị giác CCD (ví dụ: KV8–M7310–00X, KV8–M73A0–30X) để đặt và kiểm tra

Hệ thống Khí & Khí nén

Bộ giảm chấn và Xi lanh (ví dụ: KG7–M9165–00X / KG7–M9166–00X cho Yamaha YV100II) ([Nhà cung cấp Phụ tùng SMT | RHSMT][5])
Bộ lọc không khí / Cụm van điện từ để điều khiển chân không và khí nén&x20;

Phụ tùng Kết cấu & Chuyển động

Xích kéo / Xích cáp để bảo vệ dây
Bản lề, Lò xo & Bộ điều chỉnh như KL3–M1348–10X và K93–M1388–00X được sử dụng trong bảo trì ([Nhà cung cấp Phụ tùng SMT | RHSMT]
Bộ giảm chấn xi lanh (ví dụ: KG7–M9166–00X, K40–M7133–00X) để làm cho chuyển động của đầu trơn tru hơn ([Nhà cung cấp Phụ tùng SMT | RHSMT]

Bộ dụng cụ bảo trì & Vật tư tiêu hao

Các bộ phận lọc, khối làm sạch và bộ lọc chân không gốm để kiểm tra và bảo trì đầu chân không&x20;
Các bộ phận Trục / Ống lót như KV8-M712S-A0X / KV8-M713S-A0X được sử dụng trong cụm trục X/Y/Z

Tóm tắt các số bộ phận phổ biến

Đai: Đai thời gian/băng tải Yamaha YV100
Cảm biến: Đầu cảm biến băng tải (theo kiểu máy)
Vòi phun / Thanh: KV8–M7760–00X (vòi phun 76A), thanh hút KV8–M71S0–50X ([Alibaba][3])
Van chân không & Van điện từ: KV7–M7171–10X, v.v.
Camera: Camera CCD KV8–M7310–00X, KV8–M73A0–30X
Xi lanh & Bộ giảm chấn: KG7–M9165–00X, KG7–M9166–00X

Số bộ phận liên quan – Dòng Yamaha YV100

Vòi phun & Bộ phận hút

KV8-M7760-00X — Vòi phun 76A (đa năng)
KV8-M7710-00X — Vòi phun 71A
KV8-M7730-00X — Vòi phun 73A
KV8-M71S0-50X — Cụm thanh vòi phun hút
KV8-M71S0-A0X — Ống lót thanh vòi phun (ống lót chính xác)
KV8-M8870-00X — Cụm trục vòi phun

Hệ thống Thị giác / Camera

KV8-M7310-00X — Bộ ống kính camera CCD
KV8-M73A0-30X — Camera đa thị giác (căn chỉnh/kiểm tra)
KHJ-MC10U-00 — Bộ phận chiếu sáng cho hệ thống thị giác

Linh kiện Chuyển động & Truyền động

K87-M9155-H0X — Động cơ trục X YV100II
KH1-M9161-00X — Động cơ trục Z
KHJ-M9266-00X — Trình điều khiển ngân hàng nạp (bộ truyền động khí nén)
K87-M9195-00X — Đai cho chuyển động đầu

Bộ phận Khí / Khí nén

K46-M8527-COX — Bộ lọc không khí cho bộ phận chân không
K46-M8527-10X — Máy tạo chân không (để hút vòi phun)
KG7-M9166-00X — Xi lanh giảm chấn cho đầu YV100
KHJ-M9165-00X — Xi lanh khí mini cho nâng Z

Linh kiện Điện & Cảm biến

KV7-M91K3-00X — Cảm biến ảnh trên bo mạch
K46-M8591-00X — Cảm biến tiệm cận
KV7-M7171-10X — Van điện từ (để chuyển đổi chân không)
K46-M8527-10X — Bộ phận lọc tĩnh cho bơm chân không

Khung & Cơ khí

K46-M114B-00X — Thanh dẫn trục (hỗ trợ trục Z)
KHJ-M1388-00X — Bộ căng lò xo
KL3-M1348-10X — Cơ chế chặn tạp chí
K46-M7133-00X — Cụm xi lanh nâng

Bộ phận Nạp / Tạp chí

KHJ-MC400-000 — Bộ phận giao diện nạp
KHJ-MD100-00 — Đế đỡ tạp chí
K87-M91D0-H0X — PCB bộ điều khiển nạp

Danh sách này bao gồm các bộ phận thường được yêu cầu để bảo trì, nâng cấp và thay thế trong máy Yamaha YV100/X/XG/II.

Hướng dẫn Câu hỏi thường gặp – Máy Kiểm Tra Lưới Thép Yamaha YV100

1. Máy Kiểm Tra Lưới Thép YV100 dùng để làm gì?

Máy này chủ yếu là một hệ thống gắp và đặt với khả năng kiểm tra trực quan tích hợp. Nó đặt các linh kiện gắn trên bề mặt lên PCB và kiểm tra căn chỉnh keo hàn, vị trí linh kiện và đăng ký lưới thép (khuôn mẫu).

2. Máy này có khả năng xử lý các linh kiện nhỏ và lớn không?

Có. Nó có thể đặt nhiều loại linh kiện từ chip 0201 đến QFP, BGA và CSP 32 mm, nhờ hệ thống đa thị giác và vòi phun chính xác.

3. Tốc độ đặt là bao nhiêu?

Tốc độ đặt điển hình là:

~18.000 CPH (Linh kiện trên giờ) cho các linh kiện tiêu chuẩn
~2.100 CPH cho QFP có bước chân nhỏ hoặc IC phức tạp

4. Những loại kiểm tra nào được hỗ trợ?

Căn chỉnh keo hàn và khuôn mẫu (lưới thép)
Sự hiện diện/vắng mặt của linh kiện
Nhận dạng điểm chuẩn
Xác minh hướng và vị trí thông qua camera đa thị giác

5. Nó có hỗ trợ giao tiếp SMEMA không?

Có. Dòng YV100 hoàn toàn tương thích với SMEMA và có thể giao tiếp với băng tải, bộ nạp hoặc hệ thống AOI thượng nguồn/hạ nguồn.

6. Nó có thể sử dụng các loại bộ nạp khác nhau không?

Có. Nó hỗ trợ:

Bộ nạp băng (8–56 mm)
Bộ nạp khay
Bộ nạp que
Bộ nạp linh kiện số lượng lớn
Nó cũng hỗ trợ bộ nạp điện và khí nén Yamaha.

7. Nó có thể xử lý kích thước PCB nào?

Nó xử lý PCB từ 50 × 50 mm đến 460 × 335 mm, với phạm vi độ dày bảng là 0,4–3,0 mm.

8. Độ chính xác đặt là bao nhiêu?

Độ chính xác đặt ±0,05 mm cho chip
Độ lặp lại ±0,03 mm để gắn kết độ chính xác cao

9. Có cần đào tạo người vận hành không?

Có. Người vận hành nên được đào tạo về:

Lập trình PCB (ánh xạ linh kiện, thiết lập điểm chuẩn)
Thay thế vòi phun
Hiệu chuẩn bộ nạp
Bảo trì định kỳ (vệ sinh bộ lọc, kiểm tra vòi phun)

10. Các tác vụ bảo trì chính là gì?

Vệ sinh và kiểm tra vòi phun và bộ lọc thường xuyên
Thay thế đai và bộ phận chân không bị mòn
Kiểm tra căn chỉnh và hiệu chuẩn thị giác
Vệ sinh cảm biến và thực hiện các bài kiểm tra trục Z

11. Các phụ tùng phổ biến nhất là gì?

Vòi phun (ví dụ: 71A, 76A)
Thanh hút
Van chân không
Đai thời gian
Camera CCD và cụm ống kính
Cảm biến ảnh và van điện từ

12. Nó có hỗ trợ MES hoặc truy xuất nguồn gốc mã vạch không?

Một số kiểu máy hỗ trợ quét mã vạch và tích hợp truy xuất nguồn gốc với hệ thống MES (yêu cầu các mô-đun hoặc giao diện bổ sung).
