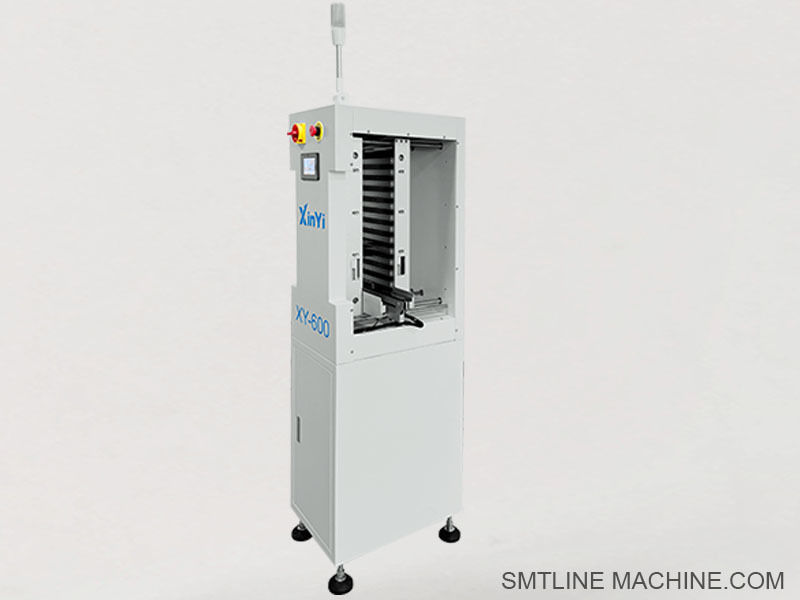

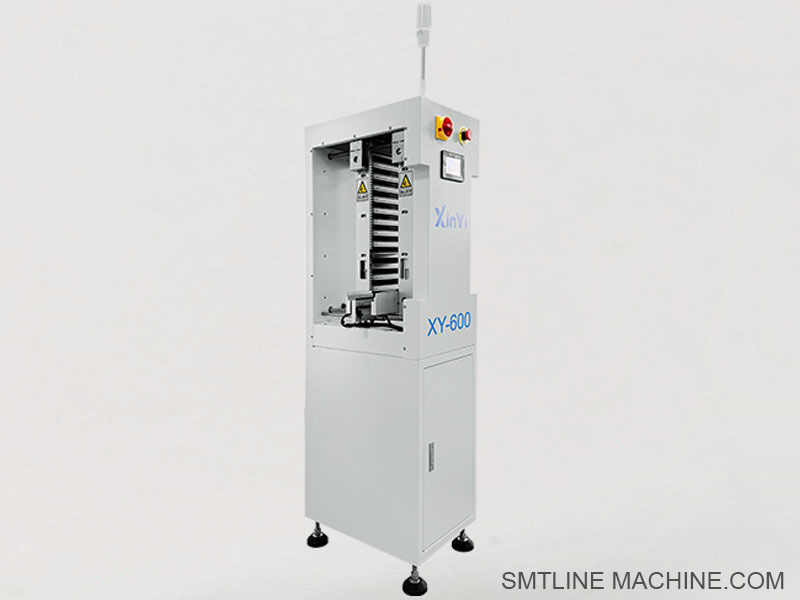

Máy nạp kích thước Mounter Micro PCB Mini nhỏ gọn, dung lượng cao

Máy tải compact micro PCB​
Công ty chúng tôi đã hoạt động trong 11 năm và chắc chắn sẽ là sự lựa chọn tốt nhất của bạn với chất lượng đảm bảo và giao hàng nhanh chóng



Sản phẩm giới thiệu ¢ Máy tải compact mini micro PCB
Máy tải Micro PCB Mini Compact là một đơn vị tải bảng tự động có dấu chân nhỏ, được thiết kế cho các dây chuyền sản xuất SMT nhỏ gọn và các ứng dụng xử lý PCB vi mô.Nó là lý tưởng cho môi trường nơi tiết kiệm không gian, độ chính xác cao và xử lý bảng nhẹ là rất quan trọng, chẳng hạn như trong các mô-đun LED, cảm biến, thiết bị đeo và điện tử thu nhỏ.
Mặc dù có kích thước nhỏ, máy tải tích hợp các tính năng nâng tạp chí, truyền thông SMEMA và sắp xếp PCB, đảm bảo việc cung cấp bảng thống nhất, đáng tin cậy khi bắt đầu quy trình SMT tự động.

Đặc điểm chính:
Thiết kế nhỏ gọn lý tưởng cho không gian sản xuất hẹp và thiết lập SMT trên bàn
Loading loại tạp chí Đẩy tự động PCB từ tạp chí lên máy vận chuyển
Hỗ trợ các PCB kích thước vi mô ️ Dải từ 30 × 30 mm đến 150 × 200 mm
Định vị chính xác Hệ thống đẩy mượt mà với sự sắp xếp theo hướng cảm biến
Khả năng tương thích với SMEMA Khả năng tích hợp dễ dàng với các thiết bị phía trên và phía sau
Bảng điều khiển cảm ứng hoặc nút điều khiển
Xây dựng chống tĩnh điện ️ Xây dựng hoàn toàn an toàn ESD cho các thành phần nhạy cảm

Thông số kỹ thuật (thường)
Phạm vi kích thước PCB: 30 × 30 mm 150 × 200 mm
Kích thước tạp chí: 355 × 320 × 563 mm (có thể tùy chỉnh)
Phương pháp nạp: cánh tay đẩy với nguồn cấp điều khiển bởi cảm biến
Độ cao chuyển: 900 ± 20 mm
Nguồn cung cấp điện: AC 220V, 50/60 Hz
Nguồn cung cấp không khí: 4~6 kg/cm2 (nếu sử dụng máy đẩy khí)
Hệ thống điều khiển: PLC + HMI hoặc bảng điều khiển nút bấm
Cấu trúc: Khung thép phủ bột + hợp kim nhôm + vật liệu ESD

Các kịch bản ứng dụng:
Các dòng PCB vi mô hoặc sản phẩm định dạng nhỏ SMT
Đĩa điều khiển LED, bảng USB, pin PCB cho thiết bị đeo
Các dây chuyền sản xuất thử nghiệm hoặc quy mô phòng thí nghiệm
Các đường SMT máy tính để bàn với không gian sàn hạn chế








Phụ kiện liên quan Micro PCB Mini Compact Loader
Các thành phần cơ khí
Đứng tạp chí mini
Cánh tay đẩy chính xác Di chuyển PCB từ khe cắm tạp chí đến dây chuyền vận chuyển; có thể có động cơ hoặc khí nén
Đường ray dẫn PCB nhỏ gọn Đường ray an toàn ESD có thể điều chỉnh để hướng dẫn các bảng nhỏ chính xác
Nền tảng nâng tạp chí hỗ trợ nâng dọc cho tạp chí với bước trượt mượt mà
Vành dây chuyền vận chuyển (ESD-safe)
Chân máy có thể điều chỉnh (M10/M12)
Các thành phần điện
Cảm biến quang điện (ví dụ, loạt Omron E3Z) Khám phá vị trí PCB, khe cắm tạp chí hoặc trạng thái đẩy
Động cơ bước (42/57 series) Động cơ đẩy hoặc dây chuyền vận chuyển (tùy thuộc vào cấu hình)
Máy lái động cơ (ví dụ: DM422C / DM542)
Bộ điều khiển PLC (dòng Mitsubishi FX1N / FX3U hoặc tương đương) Điều khiển logic cho thời gian cấp và xử lý tạp chí
HMI màn hình cảm ứng hoặc bảng điều khiển nút bấm ️ Giao diện điều khiển người vận hành (màn hình cảm ứng tùy chọn cho các mô hình thông minh)
Ánh sáng tháp tín hiệu (2 màu hoặc 3 màu)
Các thành phần khí nén tùy chọn (nếu sử dụng máy đẩy bằng không khí)
Thùng khí nhỏ (ví dụ, AIRTAC SDA16 × 20) Động cơ nhỏ gọn để đẩy bảng
Van điện lực (ví dụ: AIRTAC 4V110-06)
Đơn vị FRL (mini) ️ Bộ lọc + bộ điều chỉnh + bôi trơn để cung cấp không khí sạch, ổn định
ống PU chống tĩnh (4mm hoặc 6mm) ️ Để cung cấp không khí an toàn với bảo vệ ESD
Phụ tùng thay thế & Bộ bảo trì
Đai hẹn giờ ESD thay thế ️ Đối với máy vận tải mini (thường rộng 6 mm)
Bộ đệm gắn cảm biến Bao gồm đệm L, vít, kẹp cáp
Các kẹp hoặc hướng dẫn nút tạp chí
Chuyển đổi giới hạn để phát hiện giới hạn hành trình trên/dưới tạp chí
Nắp bụi hoặc bảo vệ acrylic Nắp an toàn tùy chọn cho không gian làm việc nhỏ gọn











Số bộ phận liên quan Micro PCB Mini Compact Loader

Các thành phần cơ khí
MAG-RACK-150200 tạp chí PCB mini (hỗ trợ 150 × 200 mm hoặc các bảng nhỏ hơn)
PUSHER-MINI-MTR ️ cánh tay đẩy nhỏ gọn (phiên bản động cơ)
PUSHER-MINI-AIR ️ cánh tay đẩy nhỏ gọn (phiên bản khí nén)
Đường sắt-MINI-ESD Đường sắt hướng dẫn PCB chống tĩnh có thể điều chỉnh cho bảng vi tính
LIFT-PLT-MC220
Vành đai thời gian an toàn ESD 6 mm cho vận chuyển bảng nhỏ gọn
Cấp độ-M10-50F M10 chân máy điều chỉnh, loại chống rung động

Các thành phần điện
E3Z-D61-OM Omron cảm biến quang điện cho phát hiện PCB nhỏ
42BYGH34 NEMA 17 động cơ bước (đối với máy vận chuyển hoặc đẩy nhỏ)
DM422C ¢ Máy điều khiển động cơ micro stepper (có phù hợp với NEMA 17/23)
FX1N-14MT-PLC ️ PLC mini kiểu Mitsubishi cho logic tải nhỏ gọn
HMI-TK6070iQ Weinview 7 màn hình cảm ứng để điều khiển người vận hành (tùy chọn)
BTN-PNL-LOADER ¢ Bàn phím nút cơ bản với thiết bị dừng khẩn cấp
STL-2C-MINI ¢ Tháp đèn tín hiệu hai màu (màu đỏ/màu xanh lá cây) cho trạng thái tải

Các thành phần khí nén (nếu có)
SDA16 × 20-AIR Mini xi lanh không khí (động cơ cánh tay đẩy nhỏ gọn)
4V110-06-AIR ️ Van điện tử, 2 vị trí, 24V DC
FRL-MINI-04 ️ Đơn vị chuẩn bị không khí FRL nhỏ (1⁄4" cổng)
TUBE-4ESD 4 mm ống khí PU chống tĩnh (màu đen hoặc xanh)

Bảo trì và các mục tùy chọn
ĐAO-SPARE-6MM ĐAO dự phòng 6 mm dây đai chống tĩnh
SNS-BRKT-KIT ¢ Bộ phần cứng gắn cảm biến
STOP-CLIP-MAG
LIMIT-LX19-M ️ Bấm giới hạn để phát hiện chiều cao nâng
COVER-ACR-MINI ️ Không cần dùng bùn acrylic/bảng bọc an toàn
BCR-MNT-MINI Barcode scanner mount (đối với tích hợp khả năng truy xuất dấu vết tùy chọn)






Hướng dẫn câu hỏi thường gặp Micro PCB Mini Compact Loader
1Micro PCB Mini Compact Loader được sử dụng để làm gì?
Máy tải này được thiết kế để tự động cung cấp PCB kích thước vi mô từ tạp chí vào dây chuyền sản xuất SMT. Nó lý tưởng cho PCB nhỏ hoặc hẹp được sử dụng trong các sản phẩm như module LED, thiết bị USB, cảm biến,và thiết bị đeo.
2Nó hỗ trợ kích thước PCB nào?
Kích thước PCB được hỗ trợ điển hình dao động từ 30 × 30 mm đến 150 × 200 mm. Tùy chỉnh có sẵn cho các bảng thậm chí nhỏ hơn hoặc lớn hơn một chút.
3Nó sử dụng loại tạp chí nào?
Nó sử dụng tạp chí PCB tiêu chuẩn hoặc tùy chỉnh, thường là 355 × 320 × 563 mm, mặc dù các tạp chí nhỏ hơn có thể được trang bị cho PCB vi mô.
4Nó có phù hợp với máy tính để bàn hoặc sản xuất quy mô phòng thí nghiệm?
Nó có một dấu chân nhỏ gọn, làm cho nó lý tưởng cho các dòng máy tính để bàn SMT, sản xuất thí điểm, phòng thí nghiệm R & D, hoặc chạy hàng loạt nhỏ.
5Nó có hỗ trợ liên lạc SMEMA không?
Vâng, bộ tải là tương thích với SMEMA, cho phép nó giao tiếp với các máy SMT phía trên và phía dưới.
6Các loại hệ thống điều khiển có sẵn là gì?
Các mô hình cơ bản sử dụng các bảng điều khiển nút bấm với đèn chỉ số.
Các mô hình tiên tiến có màn hình cảm ứng HMI và điều khiển PLC để điều khiển chính xác và chẩn đoán lỗi.
7Có cần năng lượng khí không?
Chỉ khi đơn vị sử dụng động cơ đẩy bằng không khí. Trong trường hợp đó, cần phải cung cấp không khí nén 4 6 kg / cm2. Nếu không, một số mô hình chỉ sử dụng động cơ điện.
8. Chiều cao của máy vận chuyển là bao nhiêu?
Độ cao làm việc tiêu chuẩn là 900 ± 20 mm, phù hợp với hầu hết các tiêu chuẩn đường dây SMT.
9Các tính năng an toàn nào được bao gồm?
Các tính năng tùy chọn bao gồm:
Ánh sáng tháp tín hiệu cho chỉ báo tình trạng
Nút dừng khẩn cấp
Xây dựng chống tĩnh cho PCB nhạy cảm với ESD
Vỏ an toàn acrylic (không cần thiết)
10Nó có thể xử lý các kích thước tạp chí khác nhau không?
Nó có thể được cấu hình để chứa các chiều cao tạp chí khác nhau hoặc số lượng khe, bao gồm cả các loại tạp chí tùy chỉnh cho microboard.
11Làm thế nào để đảm bảo sự liên kết PCB?
Nó sử dụng cảm biến quang điện và đường ray hướng dẫn để đảm bảo PCB được đẩy và định vị chính xác trên máy vận chuyển.
12Cần bảo trì gì?
Làm sạch dây chuyền vận chuyển thường xuyên
Kiểm tra và thắt chặt các bộ phận di chuyển
Kiểm tra chức năng cảm biến và điều chỉnh sự sắp xếp
Thay dây đai hoặc xi lanh bị mòn khi cần thiết
Luôn bôi trơn đường dẫn và đường ray
13Thời gian dẫn tiêu chuẩn là bao nhiêu?
Mô hình tiêu chuẩn: 3-5 ngày làm việc
Phiên bản tùy chỉnh: 7~10 ngày làm việc tùy thuộc vào cấu hình
