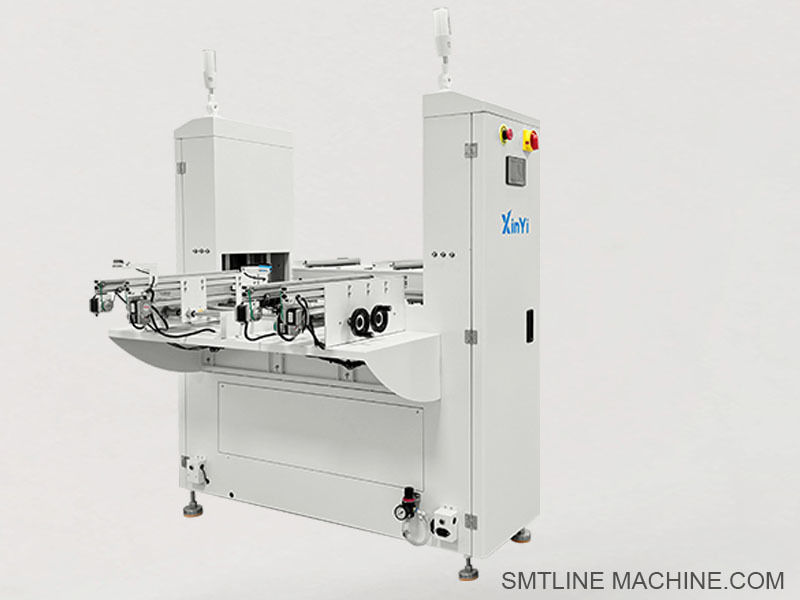

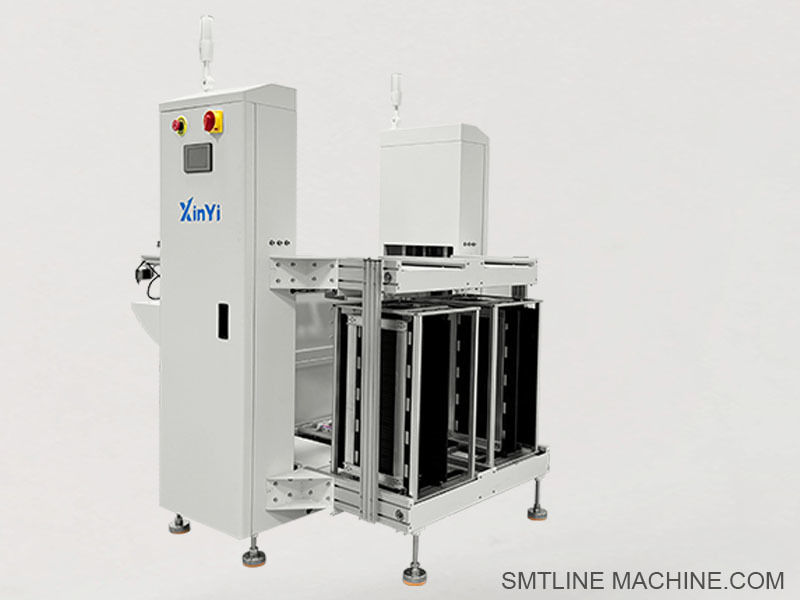

Máy cấp tấm dưới hai ray, Model XY-X250S, Bộ dỡ PCB hai ray để dỡ PCB trơn tru

Máy đĩa dưới hai đường (Mô hình XY-X250S) Máy thả PCB hai đường ((Mô hình XY-X250S)​
Công ty chúng tôi đã hoạt động trong 11 năm và chắc chắn sẽ là sự lựa chọn tốt nhất của bạn với chất lượng đảm bảo và giao hàng nhanh chóng



Hướng dẫn sản phẩm Dual Track PCB Unloader (Mô hình XY-X250S)
XY-X250S là một máy thả PCB hai đường hiệu quả cao, được thiết kế để tự động thu thập PCB hoàn thành từ cuối dây chuyền sản xuất SMT. Nó có hai đường dây vận chuyển độc lập,cho phép nó dỡ PCB ra khỏi lò tái dòng hai làn, máy AOI, hoặc trạm thử nghiệm, và xếp chúng gọn gàng vào tạp chí cho giai đoạn tiếp theo của chế biến hoặc đóng gói.
Thiết bị này lý tưởng cho môi trường SMT có khối lượng lớn, tốc độ cao đòi hỏi tự động hóa liền mạch, hiệu quả không gian và xử lý linh hoạt các loại PCB khác nhau đồng thời.

Đặc điểm chính:
Dùng tạp chí hai đường dây
Hệ thống nâng tạp chí hoàn toàn tự động với chuyển động dọc mượt mà
Hệ thống điều khiển PLC với màn hình cảm ứng HMI hoặc bảng điều khiển nút bấm
Tương thích với tạp chí PCB tiêu chuẩn (390 × 320 mm hoặc tùy chỉnh)
Giao diện SMEMA để dễ dàng kết nối với máy SMT phía trên
Khung bền cao với bảo vệ ESD cho các tấm nhạy cảm tĩnh
Đẩy điều chỉnh, nhập bảng được điều khiển bởi cảm biến, và xếp chồng an toàn

Thông số kỹ thuật cơ bản:
Mô hình: XY-X250S
Chức năng: Tải PCB tạp chí tự động (hai làn)
Phạm vi kích thước PCB: 50 × 50 mm đến 250 × 330 mm (mỗi làn đường)
Kích thước tạp chí: tiêu chuẩn 355 × 320 × 563 mm (các kích thước tùy chỉnh có sẵn)
Magazine Slots: 50 khe mỗi làn đường
Độ cao chuyển: 900 ± 20 mm
Hướng vận chuyển: trái → phải / phải → trái (có thể tùy chỉnh)
Hệ thống điều khiển: PLC + HMI / bảng điều khiển nút
Vật liệu khung: Thép phủ bột + hợp kim nhôm ESD
Nguồn cung cấp điện: AC 220V, 50/60Hz

Các kịch bản ứng dụng:
Giai đoạn cuối cùng của đường SMT sau khi lò phản phồng
Khả năng đầu ra hai làn đường của máy thử nghiệm AOI hoặc chức năng
Lý tưởng cho môi trường sản xuất hàng loạt
Cũng được sử dụng trong đường LED, ô tô và EMS

Tính năng tùy chọn:
Đèn tháp tín hiệu (3 màu)
Máy nạp tạp chí tự động (thay đổi tạp chí)
Thêm máy quét mã vạch
Tích hợp hệ thống MES
Tấm rèm đèn an toàn
Vỏ acrylic chống tĩnh
Kích thước tạp chí tùy chỉnh hoặc tùy chọn khay








Các phụ kiện liên quan

Các thành phần cơ khí
Cầm kệ tạp chí
Vành băng chuyền hai đường dây ️ Vành băng hẹn giờ an toàn ESD để chuyển PCB trơn tru trên cả hai làn đường
Bộ ghép cánh tay đẩy ️ Máy đẩy khí nén hoặc động cơ để tải PCB vào tạp chí
Cơ chế nâng tạp chí Hệ thống nâng máy hoặc khí nén để điều chỉnh chiều cao tạp chí khi các tấm được xếp chồng lên nhau
Đường ray hướng dẫn có thể điều chỉnh Đường ray điều chỉnh chiều rộng bằng tay hoặc động cơ cho các kích thước PCB khác nhau
Khung hỗ trợ và chân làm bằng Khung thép phủ bột với chân điều chỉnh để lắp đặt ổn định

Các thành phần điện
Cảm biến quang điện Xác định sự hiện diện của PCB và vị trí tạp chí trên mỗi làn đường
Động cơ bước và trình điều khiển Đối với điều khiển dây đai và máy nâng tạp chí
Bộ điều khiển PLC quản lý logic thả, an toàn và truyền thông
HMI màn hình cảm ứng hoặc bảng điều khiển nút bấm
Ánh sáng tháp tín hiệu (màu đỏ/màu vàng/màu xanh lá cây)
Các dây cáp truyền thông SMEMA kết nối các máy SMT phía trên để hoạt động đồng bộ

Các thành phần khí nén (nếu được trang bị)
Các bình không khí để nâng tạp chí hoặc kích hoạt máy đẩy
Van điện tử ️ Điều khiển dòng không khí đến các thiết bị điều khiển khí nén
Các đơn vị FRL ️ Bộ lọc không khí, bộ điều chỉnh và chất bôi trơn để có hiệu suất khí quyển ổn định
ống nhựa PU chống tĩnh ️ Để phân phối không khí nén

Bảo trì và bộ tùy chọn
Dây đeo dây đeo ESD thay thế
Bộ cài đặt cảm biến
Phụ tùng thay thế tạp chí ️ Đẹp, đường ray hoặc khay để sửa chữa hoặc thay thế tạp chí
Tấm rèm ánh sáng an toàn hoặc vỏ acrylic bảo vệ người vận hành và tuân thủ các tiêu chuẩn an toàn
Chốt máy quét mã vạch cho tích hợp đọc mã vạch tùy chọn








Số bộ phận liên quan ¢ Mô hình XY-X250S
Các thành phần cơ khí
MAG-HOLDER-355320
CVB-6ESD-DUAL ¢ Vành đai hẹn giờ an toàn ESD cho máy vận chuyển hai đường ray
PUSH-ARM-XYX250 ¢ Bộ cánh tay đẩy, phiên bản khí nén hoặc động cơ
MAG-LIFT-MTR Hệ thống nâng tạp chí động cơ
ADJ-RW-MAG-XYX Đường sắt hướng dẫn điều chỉnh cho sự thay đổi chiều rộng PCB
FRAME-XYX250 ¢ Khung thép phủ bột với chân làm bằng
Các thành phần điện
Omron E3Z-D61 Màn cảm biến quang điện cho phát hiện PCB và tạp chí
Động cơ bước cho điều khiển dây đai và magazine
DM542 Động cơ lái bước tương thích với 57BYGH76
FX3U-24MT ¢ Bộ điều khiển PLC Mitsubishi để dỡ logic
TK6071i 7 Weinview màn hình cảm ứng HMI để điều khiển người vận hành
STL-3C-RGY220 Đèn tháp tín hiệu ba màu với chuông
Cáp liên lạc SMEMA-CB10-DUAL
Các thành phần khí nén (tùy chọn)
AIRTAC SDA20 × 20 Ống khí nén để nâng tạp chí hoặc kích hoạt đẩy
AIRTAC 4V210-08 Ventil điện tử cho điều khiển khí nén
AC2010-02 FRL đơn vị (phiên liệu lọc, bộ điều chỉnh, bôi trơn)
PU6-BK-ESD ¢ ống PU chống tĩnh 6 mm cho không khí nén
Bảo trì và bộ tùy chọn
CVB-RB6-DT
SNS-KIT-E3Z
MAG-SPARE-CLIP Clip và đường ray dự phòng cho tạp chí PCB
LC-400X20-ESD ️ Áo màn đèn an toàn (không cần thiết)
BCR-MNT01 ¢ Nắp khoan máy quét mã vạch








Hướng dẫn câu hỏi thường gặp ️ Máy thả PCB hai đường (Mô hình XY-X250S)

1Mục đích chính của XY-X250S là gì?
XY-X250S được thiết kế để tự động dỡ PCB hoàn thành khỏi các đường dây SMT hai làn và xếp chúng gọn gàng vào tạp chí để chế biến hoặc đóng gói thêm.

2Máy hỗ trợ kích thước PCB nào?
Nó hỗ trợ PCB từ 50 × 50 mm đến 250 × 330 mm mỗi làn đường.

3. Những kích cỡ tạp chí tương thích?
Các tạp chí tiêu chuẩn có kích thước 355 × 320 × 563 mm được hỗ trợ, với các tùy chọn cho kích thước tạp chí tùy chỉnh.

4Mỗi tạp chí có thể chứa bao nhiêu PCB?
Mỗi tạp chí thường có thể chứa tới 50 PCB được xếp chồng lên nhau một cách an toàn.

5Máy có tương thích với tiêu chuẩn truyền thông SMEMA không?
Vâng, nó có hai cổng SMEMA để tích hợp liền mạch và liên lạc với thiết bị SMT phía trên.

6Nó hỗ trợ chiều rộng đường ray điều chỉnh?
Vâng, chiều rộng đường ray có thể được điều chỉnh bằng tay hoặc bằng động cơ để phù hợp với các chiều rộng PCB khác nhau.

7Các giao diện điều khiển nào có sẵn?
Người điều hành có thể sử dụng màn hình cảm ứng HMI hoặc bảng điều khiển nút nhấn tùy thuộc vào cấu hình.

8Có cần năng lượng khí không?
Nếu được trang bị máy đẩy khí hoặc máy nâng tạp chí, cần một nguồn cung cấp không khí nén khoảng 4 6 kg / cm2.

9Các tính năng an toàn nào được bao gồm?
Các tính năng tùy chọn bao gồm rèm đèn an toàn, nắp bảo vệ acrylic và đèn tháp tín hiệu với báo động.

10Cần bảo trì gì?
Nên thường xuyên làm sạch dây chuyền vận chuyển, cảm biến và bôi trơn các bộ phận chuyển động.

11Thời gian giao hàng thông thường là bao nhiêu?
Các mô hình tiêu chuẩn có thể được giao trong vòng 3-5 ngày làm việc, trong khi các mô hình tùy chỉnh có thể yêu cầu 7-10 ngày làm việc.
