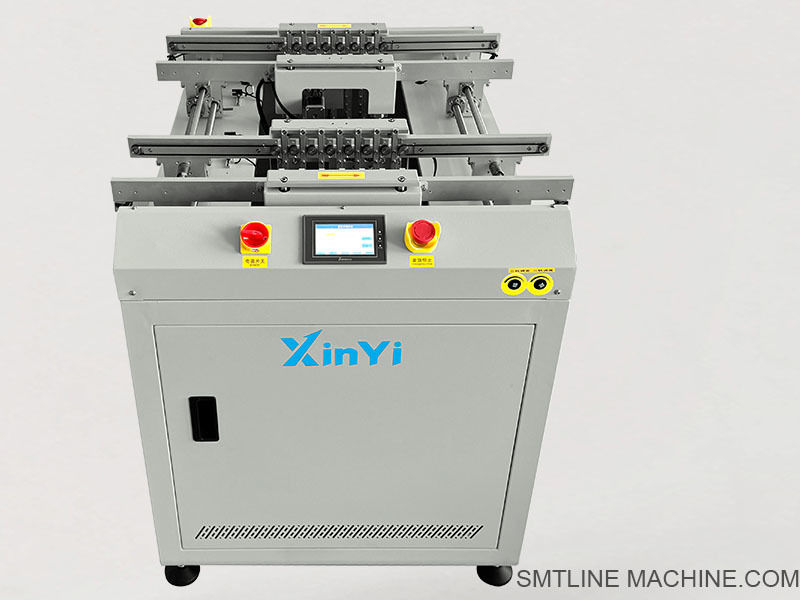

Mô hình băng tải đệm PCB hai làn XY-SX350S của SMTLINE để sàng lọc PCB chính xác

Máy sàng lọc hai làn (Model XY-SX350S) Băng tải đệm PCB hai làn (Model XY-SX350S)
Công ty chúng tôi đã hoạt động được 11 năm và chắc chắn sẽ là lựa chọn tốt nhất của bạn với chất lượng đảm bảo và giao hàng nhanh chóng




Giới thiệu sản phẩm – Máy sàng lọc hai làn / Băng tải đệm PCB

Model: XY-SX350S

XY-SX350S là Băng tải sàng lọc và đệm PCB hai làn hiệu suất cao, được thiết kế để lưu trữ tạm thời (đệm), sàng lọc hoặc chuyển PCB trong quá trình tạm dừng hoặc cân bằng dòng sản xuất. Nó có hai làn vận chuyển độc lập cho các dây chuyền SMT hai làn, tăng hiệu quả và khả năng sử dụng dây chuyền đồng thời ngăn chặn tắc nghẽn.

Model này đặc biệt hữu ích giữa các thiết bị như SPI, máy gá, AOI và lò nung lại, nơi cần có sự khác biệt về thời gian hoặc cân bằng dây chuyền.

Các tính năng chính:

Hệ thống vận chuyển hai làn để vận hành độc lập hoặc đồng bộ
Chức năng đệm để lưu trữ PCB trong quá trình dừng máy phía sau
Vùng sàng lọc/kiểm tra để giữ tạm thời hoặc kiểm tra trực quan của người vận hành
Giao diện SMEMA tương thích để tự động hóa toàn bộ dây chuyền
Vành đai và khung an toàn ESD, phù hợp để xử lý PCB nhạy cảm
Chiều rộng ray có thể điều chỉnh cho nhiều kích thước PCB
Hỗ trợ nhiều chế độ: đi qua, đệm, kiểm tra thủ công

Thông số kỹ thuật:

Kịch bản ứng dụng:

Đệm giữa SPI và máy gá hoặc máy gá và AOI
Khu vực sàng lọc PCB tạm thời để kiểm tra chất lượng
Cân bằng dây chuyền sản xuất hai làn
Chế độ đi qua khi không cần đệm
Tương thích với các dây chuyền SMT LED, ô tô và điện tử tiêu dùng

Các tính năng tùy chọn:

Đèn tháp tín hiệu (3 màu)
Giá đỡ máy quét mã vạch
Giao diện hệ thống MES
Trạm kiểm tra thủ công (đèn kính lúp, miếng đệm vận hành)
Rèm chắn sáng an toàn hoặc tấm chắn acrylic
Điều chỉnh chiều rộng ray bằng động cơ

Phụ kiện liên quan – Model XY-SX350S

(Băng tải đệm PCB hai làn / Băng tải sàng lọc)

1. Linh kiện cơ khí

CVR-DT350-ESD – Ray băng tải an toàn ESD hai làn (chiều rộng PCB 350 mm trên mỗi làn)
CVB-6ESD-DUAL – Đai định thời chống tĩnh điện 6 mm cho vận chuyển PCB hai làn
SHP-GUIDE-2L350 – Giá đỡ ray dẫn hướng hai làn
ADJ-RW-H350 – Cơ chế điều chỉnh chiều rộng ray thủ công (dùng chung hoặc độc lập)
FT-M12-80A – Chân cân bằng có thể điều chỉnh, ren M12, thiết kế chống trượt
FRAME-ALU-XYSX – Khung hợp kim nhôm sơn cho đế máy an toàn ESD
SCREEN-BRACKET – Giá đỡ khay kiểm tra trực quan / cánh tay chặn tùy chọn

2. Linh kiện điện

Cảm biến quang điện (ví dụ: Omron E3Z-D61) – Để phát hiện sự hiện diện của PCB ở cả hai làn
Công tắc hành trình (LX19-111) – Phát hiện vị trí ray hoặc trạng thái khay kiểm tra thủ công
Động cơ bước (57BYGH76) – Truyền động băng tải (1 trên mỗi làn)
Bộ điều khiển động cơ (DM542 hoặc tương đương) – Điều khiển tốc độ động cơ bước
Bộ điều khiển PLC (Mitsubishi FX3U-24MT) – Quản lý logic đi qua/đệm/sàng lọc
HMI màn hình cảm ứng (Weinview TK6071i) – Giao diện để người vận hành chọn chế độ
Cáp SMEMA (SMEMA-CB10-DUAL) – Cáp truyền thông để tích hợp hai làn
Đèn tháp tín hiệu (STL-3C-RGY220) – Đèn báo ba màu có còi

3. Linh kiện khí nén tùy chọn (nếu được trang bị bộ chặn kiểm tra thủ công):

AIRTAC SDA20×20 – Xy lanh chặn nhỏ gọn cho chế độ kiểm tra thủ công
AIRTAC 4V210-08 – Van điện từ 5/2 chiều để điều khiển không khí
AC2010-02 – Bộ FRL (bộ lọc + bộ điều chỉnh + bộ bôi trơn)
PU6-BK-ESD – Ống PU chống tĩnh điện 6 mm cho các kết nối không khí

4. Bộ bảo trì & tùy chọn

CVB-RB6-DT – Vành đai băng tải thay thế an toàn ESD
SNS-KIT-E3Z – Bộ cảm biến dự phòng (E3Z + giá đỡ)
TRAY-SX-INSPECT – Khay kiểm tra thủ công (có thể tháo rời)
MAG-LAMP-KIT – Đèn kính lúp LED có cánh tay (cho vùng kiểm tra)
BCR-MNT01 – Giá đỡ máy quét mã vạch
LC-400X20-ESD – Rèm chắn sáng an toàn (tùy chọn, khoảng 400 mm)

Số bộ phận liên quan – Băng tải đệm PCB hai làn (Model XY-SX350S)

Linh kiện cơ khí

CVR-DT350-ESD – Ray băng tải ESD hai làn, hỗ trợ PCB rộng tới 350 mm trên mỗi làn
CVB-6ESD-DUAL – Bộ đai định thời chống tĩnh điện 6 mm để vận chuyển hai làn
ADJ-RW-H350 – Cơ chế điều chỉnh chiều rộng ray thủ công với bánh xe tay và thanh ren
SHP-GUIDE-2L350 – Giá đỡ ray dẫn hướng cho cả hai làn để ngăn PCB bị lệch
FT-M12-80A – Chân máy M12 có thể điều chỉnh với đế chống trượt

Linh kiện điện

Omron E3Z-D61 – Cảm biến quang điện (loại phản xạ khuếch tán), được sử dụng để phát hiện PCB
LX19-111 – Công tắc hành trình kiểu con lăn, được sử dụng để phát hiện vị trí khay hoặc giới hạn cơ học
57BYGH76 – Động cơ bước, dòng 57, cần một chiếc trên mỗi làn băng tải
DM542 – Bộ điều khiển động cơ bước tương thích với động cơ 57BYGH76
FX3U-24MT – Mitsubishi PLC, 24 điểm vào/ra, phù hợp để điều khiển logic hai làn
TK6071i – HMI màn hình cảm ứng Weinview 7 inch, được sử dụng cho giao diện điều khiển và chẩn đoán
STL-3C-RGY220 – Đèn tháp tín hiệu với đèn báo đỏ, vàng, xanh lục và còi (AC 220V)
SMEMA-CB10-DUAL – Cáp tín hiệu SMEMA hai kênh để giao tiếp xuôi dòng/ngược dòng

Linh kiện khí nén (tùy chọn, cho tính năng sàng lọc/chặn)

AIRTAC SDA20×20 – Xy lanh khí nén nhỏ gọn cho bộ chặn kiểm tra hoặc khay đệm
AIRTAC 4V210-08 – Van điện từ DC 24V được sử dụng để điều khiển hành trình xy lanh khí nén
AC2010-02 – Bộ FRL kết hợp bộ lọc không khí, bộ điều chỉnh và bộ bôi trơn
PU6-BK-ESD – Ống PU chống tĩnh điện đường kính ngoài 6 mm cho đường ống khí nén

Bảo trì và tiện ích bổ sung tùy chọn

CVB-RB6-DT – Bộ đai thay thế, chống tĩnh điện, cho cả hai làn băng tải
SNS-KIT-E3Z – Bộ phần cứng gắn cảm biến cho dòng Omron E3Z
TRAY-SX-INSPECT – Khay kiểm tra có thể tháo rời để sàng lọc trực quan thủ công
MAG-LAMP-KIT – Đèn kính lúp LED có cánh tay có thể điều chỉnh, gắn vào vùng kiểm tra
BCR-MNT01 – Giá đỡ máy quét mã vạch, tương thích với các thiết bị Honeywell và Zebra
LC-400X20-ESD – Rèm chắn sáng an toàn chống ESD tùy chọn, vùng phát hiện 400 mm

Hướng dẫn FAQ – Băng tải đệm PCB hai làn (Model XY-SX350S)

1. Chức năng chính của XY-SX350S là gì?

XY-SX350S là băng tải sàng lọc và đệm hai làn, được sử dụng để lưu trữ tạm thời, kiểm tra hoặc chuyển PCB giữa các máy SMT. Nó giúp cân bằng luồng giữa các thiết bị, ngăn chặn tình trạng dừng dây chuyền và cho phép kiểm tra thủ công nếu cần.

2. Nó thường được sử dụng ở đâu trong dây chuyền sản xuất?

Nó thường được đặt giữa:

SPI và máy gá
Máy gá và AOI
AOI và lò nung lại
Các điểm nghẽn khác trong dây chuyền sản xuất SMT hai làn

3. Kích thước PCB tối đa được hỗ trợ là bao nhiêu?

Mỗi làn hỗ trợ kích thước PCB từ 50 × 50 mm đến 350 × 250 mm. Kích thước tùy chỉnh cũng có sẵn theo yêu cầu.

4. Nó có thể hoạt động ở cả chế độ đi qua và chế độ đệm không?

Đúng. Nó hỗ trợ nhiều chế độ:

Chế độ đi qua (vận chuyển bình thường)
Chế độ đệm (giữ tạm thời trong khi tạm dừng dây chuyền)
Chế độ sàng lọc/kiểm tra (vùng kiểm tra thủ công)

5. Nó có hỗ trợ giao tiếp SMEMA không?

Có, nó có giao diện SMEMA kép (một cho mỗi làn) để giao tiếp với thiết bị SMT xuôi dòng và ngược dòng.

6. Chiều rộng ray có thể điều chỉnh được không?

Có, băng tải có hệ thống điều chỉnh chiều rộng ray thủ công hoặc bằng động cơ, cho phép nó xử lý các chiều rộng bảng khác nhau.

7. Nó sử dụng loại đai nào?

Nó sử dụng đai định thời an toàn ESD, rộng 6 mm, được thiết kế để bảo vệ PCB nhạy cảm khỏi tĩnh điện trong quá trình vận chuyển.

8. Chiều cao tiêu chuẩn của máy là bao nhiêu?

Chiều cao vận chuyển là 900 ± 20 mm, là tiêu chuẩn cho các dây chuyền SMT và có thể được điều chỉnh bằng chân máy.

9. Có cần cung cấp khí nén không?

Chỉ khi máy bao gồm các linh kiện khí nén như bộ chặn để kiểm tra thủ công. Trong trường hợp đó, cần có áp suất không khí là 4–6 kg/cm².

10. Các tùy chọn điều khiển nào có sẵn?

Phiên bản tiêu chuẩn: Điều khiển bằng nút nhấn cho các thao tác cơ bản
Phiên bản nâng cao: HMI màn hình cảm ứng với PLC để chọn chế độ, điều chỉnh tốc độ, chẩn đoán và báo động

11. Các tính năng tùy chọn là gì?

Đèn tháp tín hiệu có còi
Giá đỡ máy quét mã vạch
Rèm chắn sáng an toàn
Khay kiểm tra thủ công
Đèn kính lúp LED để kiểm tra trực quan
Tích hợp giao diện MES

12. Cần bảo trì những gì?

Làm sạch đai và cảm biến thường xuyên
Kiểm tra độ căng và độ mòn của đai
Kiểm tra dây động cơ và PLC hàng quý
Bôi trơn các bộ phận chuyển động (như vít điều chỉnh) hàng tháng

13. Thời gian giao hàng điển hình là bao lâu?

Các mẫu tiêu chuẩn: 3–5 ngày làm việc
Các phiên bản tùy chỉnh: 7–10 ngày làm việc
