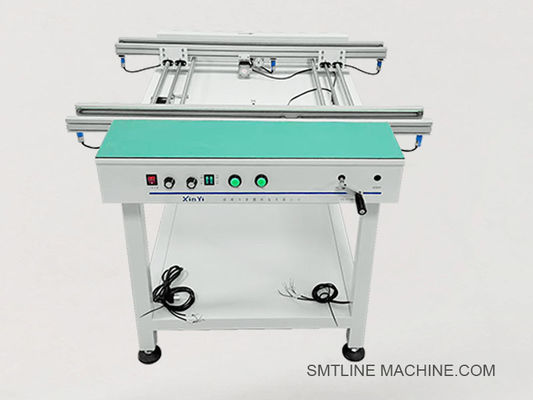

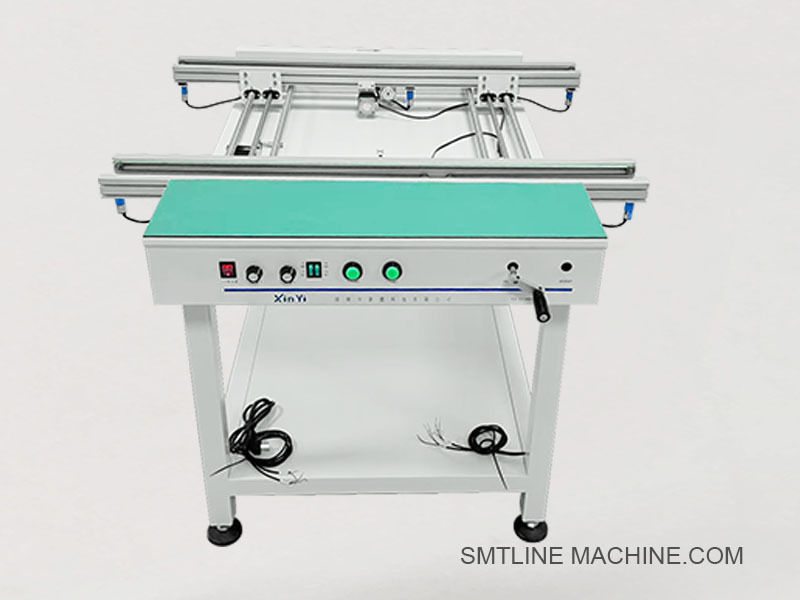

Máy vận chuyển PCB hai đường dây tốc độ cao cho quy trình lắp ráp SMT

Băng tải PCB hai làn​
Công ty chúng tôi đã hoạt động được 11 năm và chắc chắn sẽ là lựa chọn tốt nhất của bạn với chất lượng đảm bảo và giao hàng nhanh chóng





Giới thiệu sản phẩm – Băng tải PCB hai làn
Băng tải PCB hai làn là một thiết bị vận chuyển SMT chuyên dụng được thiết kế để vận chuyển PCB đồng thời trên hai làn độc lập, cho phép hoạt động hiệu quả cao trong các dây chuyền sản xuất SMT hai làn hoặc nhiều loại. Nó thường được lắp đặt giữa các máy như máy in lưới, SPI, máy gắp linh kiện, AOI và lò nung, và rất cần thiết để cân bằng, đệm hoặc liên kết các thiết bị SMT hai làn.
Với cấu trúc an toàn ESD và khả năng tương thích SMEMA, băng tải này cung cấp khả năng vận chuyển bảng mạch trơn tru, đáng tin cậy đồng thời tiết kiệm không gian nhà máy và giảm thời gian ngừng hoạt động của dây chuyền.

Các tính năng chính:
Hai đường ray vận chuyển PCB hoàn toàn độc lập
Hỗ trợ sản xuất đồng bộ hoặc không đồng bộ hai làn
Tương thích với giao tiếp SMEMA cho mỗi làn
Chiều rộng ray có thể điều chỉnh (thủ công hoặc có động cơ)
Cấu trúc an toàn ESD (dây đai và khung chống tĩnh điện)
Chế độ đệm, bỏ qua hoặc tích lũy tùy chọn
Kích thước nhỏ gọn với chân có thể điều chỉnh độ cao

Thông số kỹ thuật:


Ứng dụng:
Vận chuyển PCB giữa các máy SMT (máy in, SPI, máy gắp linh kiện, AOI)
Cân bằng sản xuất hai làn
Vận chuyển các bảng mạch OK từ AOI hai làn hoặc các trạm kiểm tra
Lý tưởng cho các dây chuyền lắp ráp LED, ô tô và điện tử tiêu dùng

Các tính năng tùy chọn:
Đèn tháp tín hiệu (Đ/V/X với còi)
Logic phân tách NG/OK
Điều chỉnh chiều rộng bằng động cơ
Mô-đun kết nối MES
Giá đỡ máy quét mã vạch
Vỏ hoặc rèm an toàn










Phụ kiện liên quan – Băng tải PCB hai làn
1. Thành phần cơ khí
Ray băng tải an toàn ESD hai làn – Để vận chuyển PCB kẹp cạnh an toàn
Cơ chế điều chỉnh chiều rộng – Bộ điều chỉnh ray kiểu vít thủ công hoặc có động cơ
Đai định thời ESD (đôi) – Đai chống tĩnh điện 6 mm hoặc 8 mm để di chuyển PCB trơn tru
Chân đỡ có thể điều chỉnh (loại M12) – Được sử dụng để ổn định và cân bằng băng tải
Tấm khung băng tải và hướng dẫn bên – Cấu trúc hợp kim nhôm với cách điện
Bộ căng đai và ròng rọc – Để duy trì căn chỉnh và độ căng của đai
2. Linh kiện điện
Cảm biến quang điện (ví dụ: dòng Omron E3Z) – Phát hiện sự xuất hiện và vị trí của PCB trong mỗi làn
Công tắc hành trình – Để phát hiện hành trình hoặc chiều rộng cơ học
Động cơ bước hoặc động cơ AC (truyền động kép) – Truyền động đai trong mỗi làn một cách độc lập
Trình điều khiển động cơ (Leadshine hoặc tương đương) – Điều khiển tốc độ và hướng của động cơ bước
Đèn tháp tín hiệu (3 màu) – Cho biết trạng thái: đang chạy, dừng, lỗi
Bộ điều khiển PLC – Quản lý logic vận chuyển, điều chỉnh chiều rộng và thời gian tín hiệu
HMI màn hình cảm ứng hoặc bảng nút nhấn – Giao diện người vận hành
Cáp giao diện SMEMA (2 bộ) – SMEMA kép để tích hợp đường ray trái/phải
3. Linh kiện khí nén (nếu được trang bị bộ chặn)
Xy lanh dừng khí nén (dòng AIRTAC SDA) – Dừng PCB trong mỗi làn
Van điện từ (AIRTAC 4V210-08) – Điều khiển luồng không khí đến bộ chặn
Bộ FRL (bộ lọc + bộ điều chỉnh + bộ bôi trơn) – Duy trì chất lượng cung cấp khí
Ống PU chống tĩnh điện – Để định tuyến không khí đến các thành phần hai làn
4. Bảo trì / Phụ kiện tùy chọn
Đai ESD thay thế – Để hao mòn thường xuyên
Giá đỡ gắn cảm biến – Giá đỡ nhôm có thể điều chỉnh để phát hiện hai làn
Giá đỡ máy quét mã vạch – Để truy xuất nguồn gốc trong mỗi làn
Vỏ chống bụi (tùy chọn) – Vỏ bảo vệ acrylic hoặc PVC
Rèm chắn sáng an toàn – Bảo vệ người vận hành trong quá trình vận chuyển tự động
Công tắc nguồn và nút dừng khẩn cấp – Để an toàn vận hành và kiểm soát tắt máy






Hướng dẫn FAQ – Băng tải PCB hai làn

1. Băng tải PCB hai làn được sử dụng để làm gì?
Nó được sử dụng để vận chuyển PCB trên hai làn độc lập đồng thời trong các dây chuyền sản xuất SMT tốc độ cao. Các ứng dụng phổ biến bao gồm kết nối các máy hai làn, cân bằng luồng dây chuyền hoặc xử lý các bảng mạch NG/OK sau khi kiểm tra.

2. Ưu điểm của hai làn so với một làn là gì?
Gấp đôi thông lượng bằng cách xử lý hai làn cùng một lúc
Cho phép sản xuất song song hai loại bảng mạch hoặc quy trình
Tiết kiệm không gian so với hai băng tải một làn
Lý tưởng để kết nối AOI, SPI, máy in-máy gắp linh kiện hoặc đầu ra lò nung

3. Chiều rộng băng tải có thể điều chỉnh được không?
Có. Hầu hết các băng tải hai làn đều có chiều rộng ray có thể điều chỉnh bằng tay hoặc bằng động cơ để phù hợp với các kích thước PCB khác nhau. Mỗi làn có thể có cơ chế điều chỉnh riêng hoặc chia sẻ tùy thuộc vào thiết kế.

4. Hỗ trợ kích thước PCB nào?
Thông thường hỗ trợ từ 50 × 50 mm đến 460 × 250 mm trên mỗi đường ray
Chiều rộng tùy chỉnh có sẵn theo yêu cầu

5. Chiều cao băng tải tiêu chuẩn là bao nhiêu?
Chiều cao tiêu chuẩn là 900 ± 20 mm, tương thích với thiết bị dây chuyền SMT
Chân đỡ có thể điều chỉnh được bao gồm để tinh chỉnh chiều cao

6. Những phương pháp điều khiển nào có sẵn?
Phiên bản cơ bản: Bảng nút nhấn
Phiên bản nâng cao: HMI màn hình cảm ứng + PLC
Các tùy chọn điều khiển bao gồm khởi động/dừng, điều chỉnh chiều rộng, điều khiển tốc độ và đặt lại báo động

7. Nó có tương thích SMEMA không?
Có. Băng tải hai làn bao gồm hai bộ đầu nối SMEMA (một cho mỗi làn) để dễ dàng tích hợp nội tuyến với các máy thượng nguồn và hạ nguồn.

8. Loại đai được sử dụng là gì?
Sử dụng đai định thời chống tĩnh điện (an toàn ESD), thường rộng 6–8 mm
Đai đảm bảo chuyển động PCB nhẹ nhàng, ổn định mà không bị hư hỏng do tĩnh điện

9. Nó có yêu cầu cung cấp khí không?
Chỉ khi được trang bị bộ chặn hoặc cổng khí nén
Nếu có, áp suất không khí cần thiết thường là 4–6 kg/cm²

10. Các tính năng tùy chọn phổ biến là gì?
Đèn tháp tín hiệu (Đ/V/X với còi)
Giá đỡ máy quét mã vạch
Điều chỉnh chiều rộng bằng động cơ
Tích hợp hệ thống MES
Bộ chia NG/OK
Rèm chắn sáng an toàn hoặc vỏ acrylic

11. Yêu cầu bảo trì là gì?
Làm sạch đai và cảm biến hàng tuần
Bôi trơn ổ trục, ròng rọc hoặc thanh dẫn hướng hàng tháng
Kiểm tra đai xem có bị mòn không và thay thế nếu cần
Kiểm tra kết nối động cơ và PLC hàng quý

12. Thời gian giao hàng là bao lâu?
Mẫu tiêu chuẩn: 3–5 ngày làm việc
Kích thước hoặc tính năng tùy chỉnh: 7–10 ngày làm việc
