Bộ sưu tập và tải hai đường NGOK (XY-NG250S) để tái chế PCB hiệu quả

Bộ Thu Gom NGOK Hai Rãnh (Model XY-NG250S) PCB NGOK Loader (Model XY-NG250S)​

Công ty chúng tôi đã hoạt động được 11 năm và chắc chắn sẽ là lựa chọn tốt nhất của bạn với chất lượng đảm bảo và giao hàng nhanh chóng

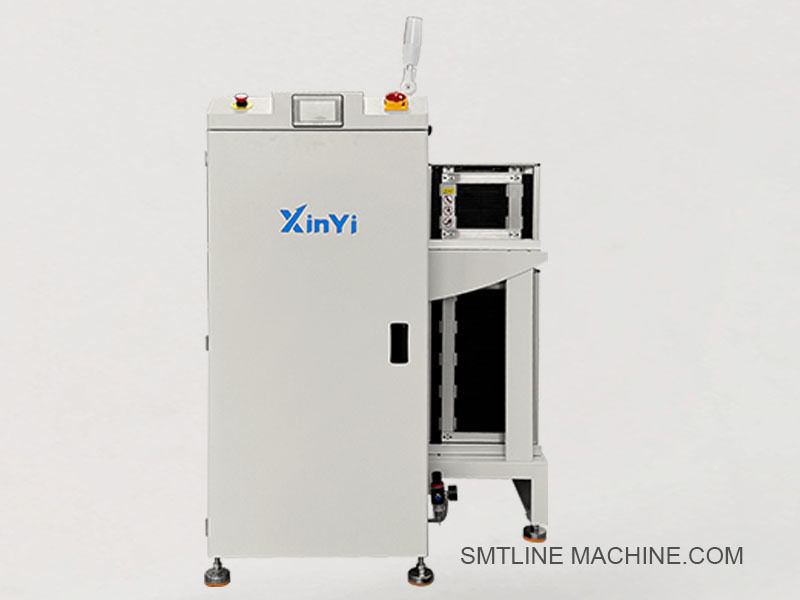

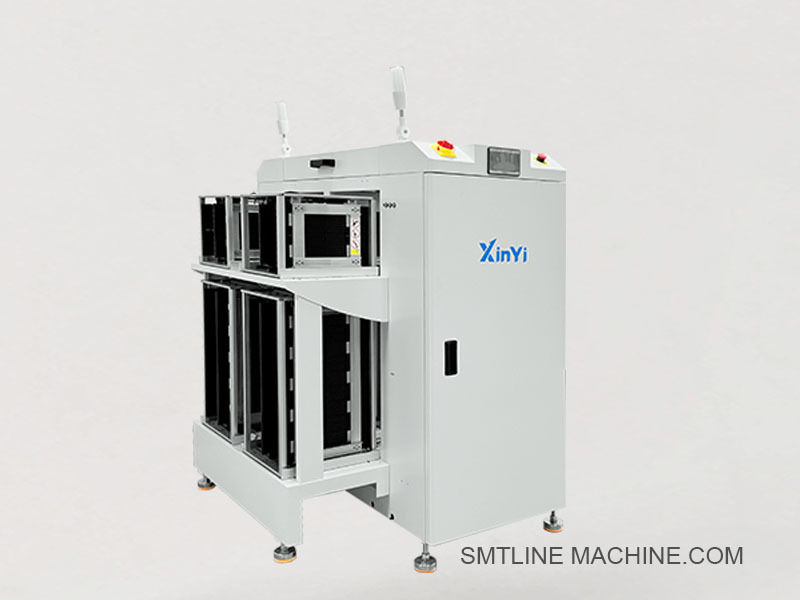

Giới thiệu sản phẩm – Bộ Thu Gom NGOK Hai Rãnh (Model XY-NG250S)

Còn được gọi là: PCB NGOK Loader / Băng Tải Loại Bỏ NG-OK (Hai làn)

XY-NG250S là bộ thu gom PCB NG/OK hai rãnh hiệu quả cao, được thiết kế để tự động phân loại và thu gom PCB NG (Không Đạt) và OK (Đạt) sau các giai đoạn AOI, ICT hoặc kiểm tra chức năng trong dây chuyền sản xuất SMT.

Nó có hai rãnh độc lập, cho phép xử lý riêng các bảng NG và OK hoặc hỗ trợ các dây chuyền kiểm tra hai làn, tăng thông lượng và kiểm soát chất lượng.

Các tính năng chính:

Cấu trúc hai làn: Xử lý đồng thời hai làn PCB riêng biệt
Tự động phân tách NG/OK: Dựa trên tín hiệu từ AOI/máy kiểm tra
Cấu hình linh hoạt: Có thể được thiết lập làm bộ dỡ OK, bộ thu gom NG hoặc cả hai
Xử lý PCB êm ái và nhẹ nhàng: Ngăn ngừa hư hỏng bảng mạch
Giao diện điều khiển HMI hoặc bảng nút: Giao diện thân thiện với người dùng
Tương thích giao diện SMEMA: Để tích hợp nội tuyến với thiết bị kiểm tra
Thiết kế an toàn ESD: Thích hợp cho các bảng mạch điện tử nhạy cảm
Hệ thống báo động: Cảnh báo khi khay thu gom đầy hoặc bị lệch

Thông số kỹ thuật:

Các tình huống ứng dụng:

Sau máy AOI, ICT hoặc kiểm tra chức năng
Dây chuyền sản xuất SMT hai làn
Dùng để tách các bảng NG để sửa chữa và các bảng OK cho quy trình tiếp theo
Áp dụng trong LED, điện tử ô tô, điện tử tiêu dùng

Các tính năng tùy chọn:

Tùy chỉnh logic loại bỏ NG/OK đầy đủ
Đèn tháp tín hiệu (3 màu) với còi
Trạm đánh dấu loại bỏ (thủ công hoặc tự động)
Tích hợp máy quét mã vạch
Giao tiếp hệ thống MES

Phụ kiện liên quan – Bộ Thu Gom NGOK Hai Rãnh XY-NG250S

1. Linh kiện cơ khí

Thanh ray băng tải ESD hai rãnh – Để vận chuyển PCB bằng kẹp cạnh
Giá đỡ khay và khung dẫn hướng – Để giữ các thùng thu gom NG và OK
Tay chặn PCB có thể điều chỉnh – Dừng và giữ PCB ở cuối băng tải
Chân đế hỗ trợ & chân cân bằng – Chân máy chống rung, có thể điều chỉnh độ cao
Khay thùng NG / thùng OK – Khay thu gom có thể tháo rời để kiểm tra thủ công hoặc sửa chữa
Vỏ acrylic bảo vệ – Vỏ trong suốt để an toàn và chống bụi

2. Linh kiện điện

Cảm biến quang điện (ví dụ: dòng Omron E3Z) – Phát hiện PCB đến, sự hiện diện của thùng
Công tắc hành trình – Được sử dụng để xác nhận vị trí khay hoặc trạng thái cổng
Bảng điều khiển HMI màn hình cảm ứng hoặc bộ điều khiển nút nhấn – Dành cho giao diện người dùng
Bộ điều khiển PLC – Bộ logic chính cho logic điều khiển NG/OK
Đèn tháp tín hiệu (3 màu) – Để cảnh báo trạng thái máy (Đỏ/Xanh lục/Vàng với còi)
Công tắc dừng khẩn cấp – Nút dừng khẩn cấp xoắn-đặt lại 22 mm để an toàn
Cáp giao diện SMEMA (hai làn) – Để giao tiếp nội tuyến với máy kiểm tra

3. Linh kiện khí nén (nếu được cấu hình)

Xy lanh chặn (ví dụ: AIRTAC SDA16×10) – Dừng PCB tại vùng NG/OK
Van điện từ (ví dụ: AIRTAC 4V210-08) – Điều khiển luồng khí đến bộ chặn
Bộ FRL – Bộ lọc, điều chỉnh và bôi trơn cho hệ thống khí nén
Ống dẫn khí PU – Ống khí nén chống tĩnh điện để đi dây bên trong

4. Bảo trì / Phụ kiện tùy chọn

Đai thay thế (an toàn ESD) – Dành cho băng tải hai làn
Bộ giá đỡ cảm biến – Khung gắn để thay thế cảm biến ảnh
Khay NG/OK dự phòng – Thùng bổ sung để thay thế nhanh chóng
Giá đỡ gắn máy quét mã vạch – Để truy xuất nguồn gốc hoặc tích hợp MES
Trạm đánh dấu loại bỏ – Bộ phận tùy chọn để gắn thẻ bảng NG bằng nhãn dán/mực
Nắp đậy bụi / nắp trên – Vỏ trên tùy chọn để giữ sạch sẽ và an toàn

Số hiệu bộ phận liên quan – Model XY-NG250S

1. Linh kiện cơ khí

CVR-DT250-ESD – Thanh ray băng tải an toàn ESD hai làn (chiều rộng PCB 250 mm)
TRAY-NG250 – Khay thu gom NG (nhựa hoặc thép, kích thước 250 mm)
TRAY-OK250 – Khay thu gom OK, cùng kích thước với NG
SHP-GUIDE-2L – Bộ khung dẫn hướng khay để tải hai làn
FT-M12-80A – Chân máy có thể điều chỉnh, ren M12, loại chống rung
CVB-6ESD-DT – Đai định thời an toàn ESD rộng 6 mm cho mỗi rãnh băng tải

2. Linh kiện điện

Omron E3Z-D61 – Cảm biến quang điện (NPN, phản xạ khuếch tán)
LX19-111 – Công tắc hành trình (căn chỉnh khay, loại cơ cấu chấp hành)
TK6071i – Bảng HMI màn hình cảm ứng Weinview 7"
FX3U-24MT – Mitsubishi PLC, 24 điểm, cho logic điều khiển NG/OK hai làn
STL-3C-RGY220 – Đèn tháp tín hiệu (3 màu, 220V AC, có còi)
ESB-22R – Nút dừng khẩn cấp 22 mm, màu đỏ, xoắn để đặt lại
SMEMA-CB10-DUAL – Cáp giao tiếp SMEMA hai kênh (10 chân)

3. Linh kiện khí nén (Tùy chọn)

AIRTAC SDA16×10 – Xy lanh khí nén nhỏ gọn, Ø16 mm, hành trình 10 mm
AIRTAC 4V210-08 – Van điện từ, 5/2 chiều, 24V DC
AC2010-02 – Bộ FRL (bộ lọc + bộ điều chỉnh + bộ bôi trơn)
PU6-BK-ESD – Ống dẫn khí PU chống tĩnh điện màu đen 6 mm

4. Bộ phận tùy chọn / Bảo trì

CVB-RB6-DUAL – Đai định thời băng tải thay thế 6 mm (hai làn)
SNS-KIT-E3Z – Bộ cảm biến dự phòng (Omron E3Z với giá đỡ)
TRAY-SET-RESERVE – Bộ khay thùng NG/OK dự phòng
BCR-MNT01 – Giá đỡ gắn máy quét mã vạch
LC-400X20-ESD – Rèm chắn sáng an toàn, khoảng cách 400 mm, được bảo vệ ESD

Hướng dẫn FAQ – Bộ Thu Gom NGOK Hai Rãnh (Model XY-NG250S)

1. Chức năng của XY-NG250S là gì?

XY-NG250S là máy phân loại và thu gom NG/OK hai làn được sử dụng sau thiết bị kiểm tra hoặc thử nghiệm như AOI, ICT hoặc máy kiểm tra chức năng. Nó tự động phân tách và thu gom PCB NG (Không Đạt) và OK (Đạt) dựa trên tín hiệu điều khiển.

2. Logic NG/OK hoạt động như thế nào?

Bộ Thu Gom NGOK nhận tín hiệu từ thiết bị kiểm tra phía trên (ví dụ: AOI). Tùy thuộc vào tín hiệu:

Các bảng OK được chuyển đến khay thu gom OK
Các bảng NG được chuyển hướng đến khay thu gom NG
Việc phân loại hoàn toàn tự động và dựa trên logic được lập trình sẵn trong PLC

3. Điều gì làm cho nó là “hai rãnh”?

Nó có hai làn băng tải độc lập, cho phép:

Hoạt động đồng thời của hai dây chuyền PCB riêng biệt
Phân loại NG/OK trong mỗi làn
Tăng thông lượng và sử dụng không gian tốt hơn

4. Nó có tương thích với SMEMA không?

Đúng. XY-NG250S được trang bị giao diện SMEMA hai làn, cho phép giao tiếp và đồng bộ hóa dễ dàng với thiết bị phía trên và phía dưới.

5. Hỗ trợ kích thước PCB nào?

Hỗ trợ tiêu chuẩn cho kích thước PCB: 50 × 50 mm đến 250 × 330 mm trên mỗi rãnh
Có thể tùy chỉnh kích thước lớn hơn hoặc nhỏ hơn

6. Nó sử dụng giao diện điều khiển nào?

Có sẵn trong các phiên bản bảng điều khiển HMI màn hình cảm ứng hoặc nút
Được điều khiển bằng PLC để có logic phân loại đáng tin cậy và vận hành thân thiện với người dùng
Một số kiểu máy bao gồm chỉ báo trạng thái, báo động và các chức năng ghi đè thủ công

7. Nó có yêu cầu áp suất không khí không?

Chỉ khi được trang bị bộ chặn hoặc bộ đẩy khí nén
Trong những trường hợp như vậy, cần có áp suất không khí từ 4–6 kg/cm²
Nếu không, hệ thống hoạt động bằng điện

8. Điều gì xảy ra khi khay NG hoặc OK đầy?

Hệ thống sẽ kích hoạt báo động thông qua đèn tháp tín hiệu và tùy chọn tạm dừng nạp bảng
Người vận hành sẽ được nhắc thay thế khay đầy trước khi tiếp tục

9. Những tính năng tùy chọn nào có sẵn?

Đèn tháp tín hiệu (3 màu với còi)
Trạm đánh dấu loại bỏ (nhãn dán thủ công/tự động hoặc chấm mực)
Giá đỡ máy quét mã vạch để truy xuất nguồn gốc
Giao diện MES để tích hợp với hệ thống dữ liệu nhà máy
Rèm chắn sáng an toàn để bảo vệ người vận hành

10. Cần bảo trì định kỳ những gì?

Vệ sinh đai, cảm biến và thùng thu gom thường xuyên
Bôi trơn ray và linh kiện cơ khí hàng tháng
Kiểm tra cảm biến và hệ thống dây tín hiệu hàng tuần
Thay thế đai mòn và khay bị hỏng khi cần thiết

11. Thời gian giao hàng là bao lâu?

Model tiêu chuẩn: 3–5 ngày làm việc
Cấu hình tùy chỉnh: 7–10 ngày làm việc
Phụ tùng và phụ kiện thường có sẵn trong kho

12. Những ngành nào sử dụng thiết bị này?

Nhà máy SMT (trạm đầu ra AOI/ICT)
Dây chuyền lắp ráp LED
Điện tử ô tô
Dây chuyền PCB hỗn hợp cao, thông lượng cao
