Máy vận chuyển song song PCB tốc độ cao (XY-465, XY-460) cho sản xuất tự động

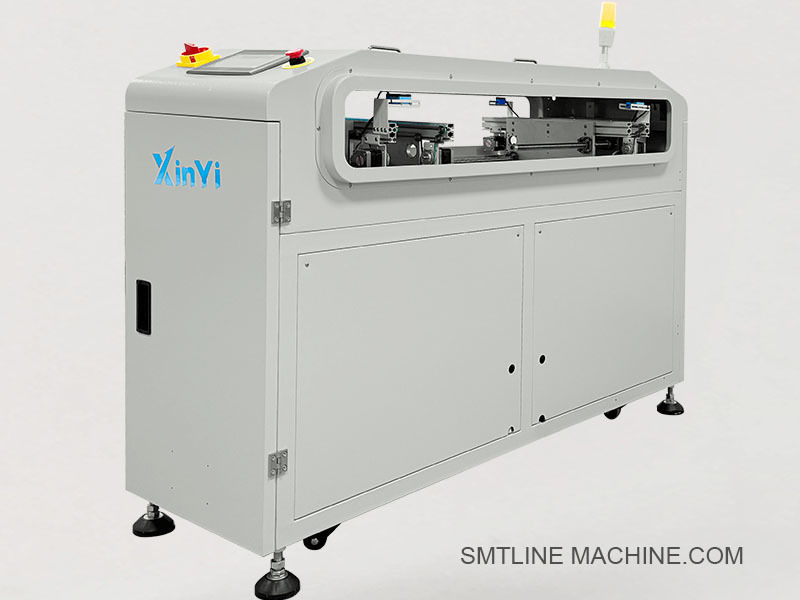

Máy vận chuyển song song PCB (Model XY-465 XY-460)​

Công ty chúng tôi đã hoạt động được 11 năm và chắc chắn sẽ là lựa chọn tốt nhất của bạn với chất lượng đảm bảo và giao hàng nhanh chóng



Giới thiệu sản phẩm – Máy vận chuyển song song PCB (Model XY-465 / XY-460)

Máy vận chuyển song song PCB, các model XY-465 và XY-460, được thiết kế để di chuyển PCB theo chiều ngang (sang hai bên) giữa các dây chuyền sản xuất song song hoặc thiết bị trong dây chuyền lắp ráp SMT. Nó đảm bảo việc chuyển các bảng mạch theo chiều ngang trơn tru và chính xác mà không cần xoay, đặc biệt trong các cấu hình đa dây chuyền hoặc hai làn.

Những máy này được sử dụng rộng rãi để kết nối hai dây chuyền, thực hiện cân bằng dây chuyền hoặc chuyển bảng mạch từ máy in hoặc SPI sang máy gắp linh kiện hoặc hệ thống kiểm tra, đặc biệt khi các hạn chế về bố cục ngăn cản việc chuyển trực tiếp trên dây chuyền.

Các tính năng chính

Vận chuyển PCB song song chính xác giữa các thiết bị hoặc dây chuyền
Cơ chế trượt êm ái với định vị chính xác
Chiều rộng băng tải có thể điều chỉnh cho các kích thước PCB khác nhau
Có sẵn các model hai chiều (XY-465) hoặc một chiều (XY-460)
Thiết kế an toàn ESD với khung nhôm và nền thép không gỉ
Hoạt động bằng bảng điều khiển cảm ứng hoặc nút bấm, được điều khiển bằng PLC
Kích thước nhỏ gọn, dễ dàng tích hợp với dây chuyền sản xuất SMT
Giao diện SMEMA tương thích để điều khiển trên dây chuyền

Thông số kỹ thuật

Ứng dụng

Chuyển PCB giữa các dây chuyền SMT song song
Chuyển hướng dòng PCB từ một đường ray sang đường ray khác (ví dụ: SPI sang AOI)
Xử lý các hoạt động hai làn tốc độ cao
Lý tưởng cho các dây chuyền PCB LED, ô tô và bảng lớn

Các chức năng tùy chọn

Đèn tháp tín hiệu (Đ/V/X)
Giá đỡ máy quét mã vạch
Điều chỉnh chiều rộng bằng động cơ
Module đệm hoặc căn chỉnh
Tích hợp giao diện MES

Phụ kiện liên quan – Máy vận chuyển song song PCB XY-465 / XY-460

1. Các thành phần cơ khí

2. Các thành phần điện

3. Các thành phần khí nén (nếu được cấu hình với bộ chặn hoặc bộ đẩy)

4. Bảo trì / Phụ kiện tùy chọn

1. Các thành phần cơ khí

HIWIN-MGN15H-400 – Thanh ray dẫn hướng tuyến tính 400 mm
HIWIN-MGN15H-C – Khối dẫn hướng tuyến tính MGN15 (tương thích với thanh ray ở trên)
TBI-SFU1204-400 – Cụm vít bi, đường kính 12 mm, chiều dài 400 mm
CVB-6ESD-PT – Đai định thời an toàn ESD rộng 6 mm
SHP-PLATE460 – Tấm con thoi bằng thép không gỉ, chiều dài 460 mm
FT-M12-80A – Chân máy có thể điều chỉnh, ren M12, chiều cao 80 mm

2. Các thành phần điện

57BYGH76 – Động cơ bước NEMA 23, 2.8A
DM542 – Driver động cơ bước Leadshine
Omron E3Z-D61 – Cảm biến quang điện, đầu ra NPN, loại phản xạ khuếch tán
LX19-111 – Công tắc hành trình nhỏ gọn để phản hồi hành trình
Weinview TK6071i – Màn hình cảm ứng HMI 7 inch, giao diện RS232/RS485
STL-3C-RGY220 – Đèn tháp tín hiệu 3 màu có còi, AC 220V
ESB-22R – Nút dừng khẩn cấp 22 mm, xoay để đặt lại
SMEMA-CB10 – Cáp giao tiếp SMEMA 10 chân

3. Các thành phần khí nén (Tùy chọn)

AIRTAC SDA25×20 – Xy lanh khí nén nhỏ gọn, lỗ 25 mm, hành trình 20 mm
AIRTAC 4V210-08 – Van điện từ kép, 5/2 chiều, DC 24V
AC2010-02 – Bộ FRL (bộ lọc, bộ điều chỉnh, bộ bôi trơn)
PU6-BK-ESD – Ống khí an toàn ESD màu đen 6 mm

4. Bảo trì & Phụ kiện tùy chọn

VG32-LUBE – Dầu bôi trơn cho vít bi và thanh ray tuyến tính
CVB-RB6-DUAL – Đai định thời an toàn ESD dự phòng, rộng 6 mm
SNS-KIT-E3Z – Bộ cảm biến dự phòng (E3Z + giá đỡ)
BCR-MNT01 – Giá đỡ gắn máy quét mã vạch
LC-400X20-ESD – Rèm chắn sáng an toàn, chiều rộng 400 mm, an toàn ESD

Hướng dẫn Câu hỏi thường gặp – Máy vận chuyển song song PCB (Model XY-465 / XY-460)

1. Máy vận chuyển song song PCB được dùng để làm gì?

Máy vận chuyển song song được thiết kế để di chuyển PCB sang hai bên (theo chiều ngang) giữa các dây chuyền hoặc thiết bị sản xuất SMT liền kề. Nó cho phép chuyển ngang, không xoay trong các thiết lập đa dây chuyền, đảm bảo việc xử lý bảng mạch trơn tru và hiệu quả.

2. Sự khác biệt giữa XY-465 và XY-460 là gì?

XY-465: Hỗ trợ chuyển hai chiều (trái-phải), cho phép PCB di chuyển theo cả hai hướng.
XY-460: Hỗ trợ chuyển một chiều, thường chỉ từ một phía (trái → phải hoặc phải → trái).

3. Các ứng dụng điển hình là gì?

Chuyển PCB giữa các dây chuyền SMT song song
Thay đổi hướng dòng PCB khi không thể chuyển trên dây chuyền
Kết nối các máy như SPI, AOI và hệ thống gắp và đặt linh kiện
Cân bằng các dây chuyền sản xuất hai làn hoặc hỗn hợp cao

4. Hỗ trợ các kích thước PCB nào?

Phạm vi PCB tiêu chuẩn: 50 × 50 mm đến 460 × 250 mm
Kích thước tùy chỉnh có sẵn theo yêu cầu
Điều chỉnh chiều rộng có thể bằng tay hoặc có động cơ tùy thuộc vào model

5. Giao tiếp SMEMA có được hỗ trợ không?

Có. Cả XY-465 và XY-460 đều được trang bị giao diện tương thích SMEMA để dễ dàng tích hợp trên dây chuyền với các thiết bị thượng nguồn và hạ nguồn.

6. Việc chuyển được thực hiện như thế nào?

Cơ chế con thoi sử dụng thanh ray dẫn hướng tuyến tính và vít bi, được cung cấp năng lượng bởi động cơ bước hoặc động cơ servo để định vị ngang chính xác mà không cần xoay bảng mạch.

7. Các tùy chọn điều khiển nào có sẵn?

Bảng điều khiển HMI màn hình cảm ứng hoặc nút bấm
Được điều khiển bởi PLC để tự động hóa chính xác
Hỗ trợ các trình tự chuyển động và logic chuyển có thể lập trình

8. Có cần áp suất không khí không?

Chỉ khi lắp đặt các bộ chặn hoặc bộ đẩy khí nén tùy chọn. Trong trường hợp đó, cần có nguồn cung cấp khí nén 4–6 kg/cm². Hoạt động con thoi tiêu chuẩn là điện.

9. Chiều cao và tốc độ của máy là bao nhiêu?

Chiều cao: 900 ± 20 mm (đã bao gồm chân có thể điều chỉnh)
Thời gian chu kỳ điển hình: 5–8 giây cho mỗi lần chuyển, tùy thuộc vào kích thước và cấu hình PCB

10. Các tính năng tùy chọn nào có sẵn?

Đèn tháp tín hiệu (Đ/X/V có còi)
Giá đỡ gắn máy quét mã vạch
Rèm chắn sáng an toàn
Điều chỉnh chiều rộng bằng động cơ
Giao diện hệ thống MES

11. Cần bảo trì những gì?

Vệ sinh thường xuyên ray và đai
Bôi trơn vít bi và hướng dẫn (ví dụ: bằng dầu VG32)
Kiểm tra cảm biến, động cơ và hệ thống dây điện
Thay thế phụ tùng cho đai, cảm biến hoặc xy lanh

12. Thời gian giao hàng là bao lâu?

Model tiêu chuẩn: 3–5 ngày làm việc
Cấu hình tùy chỉnh: 7–10 ngày làm việc
Hỗ trợ các đơn hàng khẩn cấp tùy thuộc vào hàng tồn kho
