Đường vận chuyển PCB hai đường dây hiệu quả cao cho việc chuyển bảng liền mạch

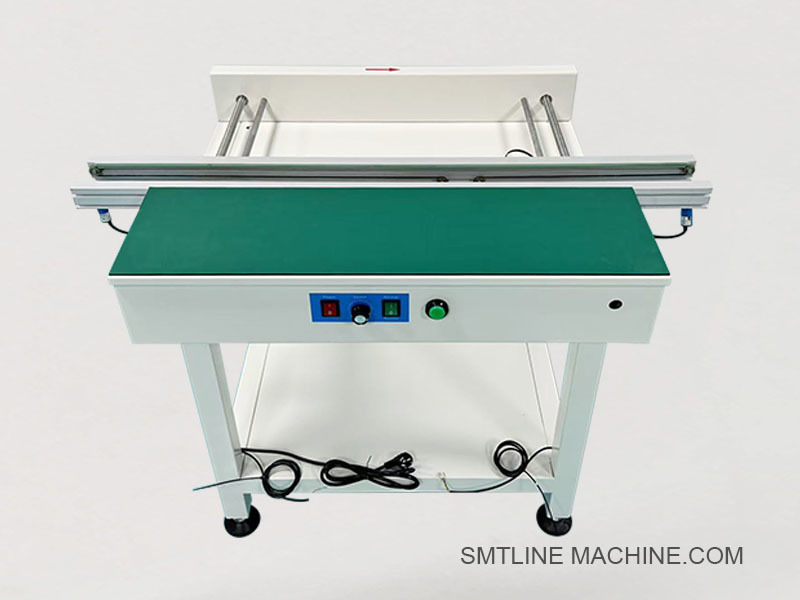

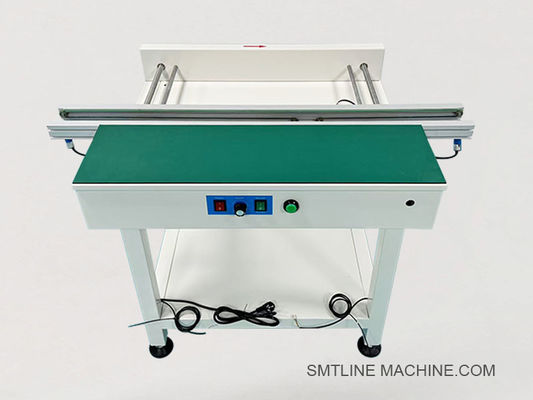

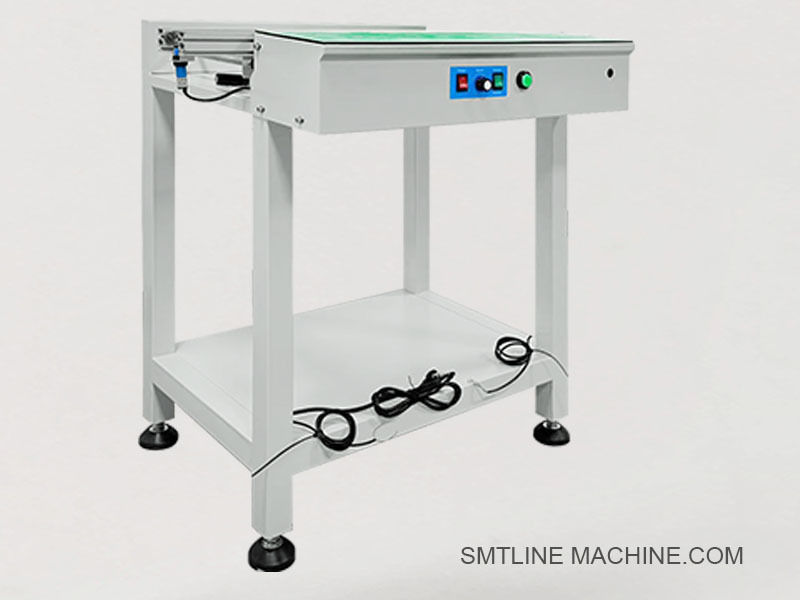

Trạm tiếp nhận Băng tải PCB Hai Rãnh
Công ty chúng tôi đã hoạt động được 11 năm và chắc chắn sẽ là lựa chọn tốt nhất của bạn với chất lượng đảm bảo và giao hàng nhanh chóng
Giới thiệu sản phẩm – Trạm tiếp nhận Băng tải PCB Hai Rãnh
Trạm tiếp nhận Băng tải PCB Hai Rãnh là một mô-đun vận chuyển SMT nội tuyến hiệu quả cao được thiết kế để đệm, chuyển hoặc giao tiếp PCB giữa các thiết bị thượng nguồn và hạ nguồn. Với hệ thống hai rãnh, băng tải này cho phép hai làn PCB độc lập hoạt động đồng thời, tối ưu hóa thông lượng cho các dây chuyền sản xuất SMT hai làn.
Các tính năng chính
Thiết kế hai làn (hai rãnh): Cho phép chuyển đồng thời hai PCB, tăng gấp đôi năng suất trong các dây chuyền hai làn.
Ray băng tải kẹp cạnh chính xác: Chiều rộng có thể điều chỉnh để phù hợp với nhiều kích thước bảng.
Tương thích SMEMA: Dễ dàng tích hợp với các máy thượng nguồn/hạ nguồn.
Bộ đệm tiếp nhận tích hợp: Tạm thời giữ PCB nếu máy tiếp theo đang bận.
Khung nhôm mô-đun: Chắc chắn, chống tĩnh điện và dễ bảo trì.
Điều khiển thân thiện với người dùng: Giao diện màn hình cảm ứng hoặc bảng nút với đèn LED chỉ báo.
Các chế độ tùy chọn: Có sẵn chế độ đi qua, dừng, tích lũy hoặc bỏ qua tùy thuộc vào cấu hình dây chuyền.
Thông số kỹ thuật
| Mục | Thông số kỹ thuật |
| Mô hình | DS-DT600 (ví dụ) |
| Loại băng tải | Băng tải kẹp cạnh hai rãnh |
| Kích thước PCB | 50 × 50 mm – 460 × 250 mm trên mỗi rãnh |
| Điều chỉnh chiều rộng băng tải | Bằng tay hoặc có động cơ (tùy chọn) |
| Tốc độ băng tải | 0–1000 mm/phút có thể điều chỉnh |
| Chiều cao băng tải | 900 ± 20 mm |
| Hướng vận chuyển | Trái sang phải / phải sang trái (tùy chỉnh) |
| Nguồn điện | AC 220V, 50/60Hz |
| Hệ thống điều khiển | PLC + Màn hình cảm ứng / Bảng nút |
| Cung cấp khí nén | 4–6 kg/cm² (nếu có dừng khí nén) |
| Vật liệu khung | Hồ sơ nhôm ESD |
Các tính năng tùy chọn
Chế độ đi qua hoặc tích lũy
Khởi động/dừng bằng cảm biến
Tháp đèn hoặc còi báo động
Giá đỡ máy quét mã vạch
Điều chỉnh chiều rộng bằng động cơ
Hẹn giờ đệm / chế độ bỏ qua
Ứng dụng
Cân bằng và đệm dây chuyền SMT
Hỗ trợ dây chuyền sản xuất SMT hai làn
Tiếp nhận giữa các máy gắp và đặt, lò nung lại và AOI
Phụ kiện liên quan – Trạm tiếp nhận Băng tải PCB Hai Rãnh
1. Phụ kiện cơ khí
| Phụ kiện | Mô tả |
| Ray dẫn hướng hai rãnh | Ray nhôm hoặc thép an toàn ESD cho mỗi làn (chiều rộng có thể điều chỉnh) |
| Tay cầm điều chỉnh chiều rộng rãnh | Để thay đổi khoảng cách ray bằng tay (hoặc tùy chọn truyền động vít có động cơ) |
| Đai/xích băng tải | Đai định thời hoặc đai phẳng an toàn ESD để vận chuyển bảng |
| Con lăn đỡ cạnh | Ngăn ngừa PCB bị võng trong quá trình chuyển dài |
| Đệm bàn làm việc chống tĩnh điện | Được gắn ở hai đầu khung để bảo vệ và an toàn cho người vận hành |
| Chân có thể điều chỉnh độ cao | Để cân bằng chiều cao băng tải để phù hợp với thiết bị thượng nguồn/hạ nguồn |
2. Linh kiện điện
| Phụ kiện | Mô tả |
| Cảm biến quang điện | Phát hiện PCB tại các điểm vào, giữa hoặc ra (trên mỗi rãnh) |
| Công tắc giới hạn | Phát hiện các thay đổi vị trí ray hoặc bảo vệ |
| Bảng màn hình cảm ứng hoặc nút | Giao diện người-máy (HMI) để điều khiển băng tải |
| Tháp tín hiệu LED | Đèn xếp chồng màu đỏ/vàng/xanh lá cây để báo trạng thái |
| Công tắc nguồn và bảng điều khiển | Cấp nguồn cho động cơ/cảm biến và quản lý logic |
| Cáp truyền thông SMEMA | Cho phép điều khiển nội tuyến với các máy SMT khác (cả hai rãnh) |
3. Linh kiện điều khiển & logic
| Phụ kiện | Mô tả |
| Bộ điều khiển PLC | Điều khiển thời gian, cảm biến, đệm và chế độ cho mỗi rãnh |
| Bộ điều khiển tốc độ (VFD) | Điều khiển tốc độ động cơ băng tải độc lập cho mỗi làn |
| Bảng điều khiển động cơ | Để vận hành động cơ bước/servo (nếu sử dụng điều chỉnh chiều rộng bằng động cơ) |
4. Linh kiện khí nén tùy chọn
| Phụ kiện | Mô tả |
| Xi lanh dừng | Tạm thời giữ PCB trong quá trình đệm hoặc giai đoạn chờ |
| Van điện từ | Điều khiển luồng khí đến bộ phận dừng khí nén |
| Bộ điều chỉnh bộ lọc khí (FRL) | Đảm bảo không khí sạch, khô cho các bộ phận khí nén |
| Ống khí PU | Ống khí chống tĩnh điện để định tuyến hệ thống khí |
5. Tùy chọn bảo trì & nâng cấp
| Phụ kiện | Mô tả |
| Dầu bôi trơn | Đối với bánh răng truyền động hoặc hệ thống ray (VG32 hoặc tương đương) |
| Dụng cụ vệ sinh | Bàn chải, khăn lau, khí nén an toàn ESD |
| Đai thay thế | Đai phẳng hoặc đai định thời dự phòng cho cả hai rãnh |
| Bộ cảm biến dự phòng | Bộ phát/thu dự phòng để phát hiện quang học |
| Giá đỡ máy quét mã vạch | Gắn khung để quét/truy xuất nguồn gốc mã |
| Rèm sáng (tùy chọn) | Bảo vệ người vận hành cho các khu vực truy cập mở |
Số bộ phận liên quan – Trạm tiếp nhận Băng tải PCB Hai Rãnh
1. Linh kiện cơ khí
| Tên bộ phận | Tên bộ phận |
| Ray dẫn hướng hai rãnh (Bên trái) | Ray nhôm ESD, chiều dài 300 mm |
| Ray dẫn hướng hai rãnh (Bên phải) | Ray dẫn hướng bên phải phù hợp |
| Bộ vít me điều chỉnh chiều rộng | Bộ điều chỉnh thủ công cho cả hai làn |
| Đai băng tải (ESD) | Đai định thời an toàn ESD rộng 6 mm |
| Con lăn đỡ cạnh | Ø20 mm con lăn để ổn định bảng dài |
| Chân máy có thể điều chỉnh | Ren M12, chiều cao 80 mm, chống rung |
2. Linh kiện điện
| Tên bộ phận | Mô tả |
| Cảm biến quang điện (Vào) | Phát hiện PCB vào/ra |
| Cảm biến quang điện (Giữa rãnh) | Cảm biến giữa băng tải, loại khuếch tán |
| Đèn tháp tín hiệu (3 màu) | Đỏ/Xanh lục/Vàng, 220V, có còi |
| Bảng nút cảm ứng | Bảng điều khiển hoạt động hai rãnh |
| Công tắc nguồn (Chính) | Loại rocker với bảo vệ cầu chì |
| Cáp SMEMA (10 chân, hai làn) | Cáp truyền thông cho các dây chuyền SMT hai rãnh |
3. Bộ phận điều khiển & logic
| Tên bộ phận | Mô tả |
| Bộ điều khiển PLC (Mitsubishi) | Điều khiển logic hai làn |
| HMI màn hình cảm ứng (Weinview) | Màn hình 7 inch để điều khiển hai làn |
| Biến tần / Bộ điều khiển tốc độ | Điều khiển tốc độ cho động cơ băng tải |
| Động cơ (Truyền động băng tải) | Động cơ DC 60W 24V cho băng tải kẹp cạnh |
4. Phụ kiện khí nén (nếu có)
| Tên bộ phận | Mô tả |
| Xi lanh dừng (x2) | Xi lanh khí nén nhỏ gọn, lỗ Ø25 mm |
| Van điện từ (Kép 5/2) | Van AIRTAC 5/2 chiều, hai kênh |
| Bộ FRL (Chuẩn bị khí) | Bộ lọc-Bộ điều chỉnh-Bôi trơn |
| Ống khí PU (6 mm, đen) | Ống khí an toàn ESD 6 mm |
5. Bộ phận tùy chọn / bảo trì
| Tên bộ phận | Mô tả |
| Dầu bôi trơn | Đối với trục truyền động và ray dẫn hướng tuyến tính |
| Bộ cảm biến dự phòng (2 trong 1) | Bộ thay thế cảm biến vào + ra |
| Đai định thời thay thế | Đai định thời hai rãnh 6 mm (dự phòng) |
| Giá đỡ máy quét mã vạch | Để thiết lập máy quét hai làn |
| Rèm sáng an toàn (tùy chọn) | Chiều rộng 400 mm, an toàn ESD, tương thích hai làn |
Hướng dẫn Câu hỏi thường gặp – Trạm tiếp nhận Băng tải PCB Hai Rãnh
1. Trạm tiếp nhận Băng tải PCB Hai Rãnh là gì?
Nó là một hệ thống băng tải SMT nội tuyến được thiết kế với hai rãnh độc lập để chuyển, đệm hoặc tiếp nhận PCB giữa các máy như máy in màn hình, máy lắp ráp, AOI hoặc lò nung trong các dây chuyền sản xuất hai làn.
2. Những lợi ích của thiết kế hai rãnh là gì?
Tăng gấp đôi thông lượng trong một diện tích nhỏ gọn
Hỗ trợ sản xuất song song các PCB khác nhau hoặc giống hệt nhau
Giảm thời gian chờ của dây chuyền bằng cách quản lý độc lập các rãnh trái/phải
Lý tưởng cho các dây chuyền SMT LED, bo mạch chủ TV và hỗn hợp cao
3. Trạm tiếp nhận cung cấp những chức năng gì?
Chuyển PCB từ máy này sang máy khác
Đệm PCB nếu trạm tiếp theo đang bận
Phù hợp với thời gian giữa các máy
Các chế độ bỏ qua, đi qua hoặc tích lũy tùy chọn
4. Hỗ trợ kích thước PCB nào?
Phạm vi điển hình: 50 × 50 mm đến 460 × 250 mm trên mỗi rãnh
Chiều rộng băng tải có thể điều chỉnh bằng tay hoặc bằng động cơ
Kích thước tùy chỉnh có sẵn theo yêu cầu
5. Chiều cao và hướng băng tải là bao nhiêu?
Chiều cao tiêu chuẩn: 900 ± 20 mm
Hướng vận chuyển: Trái sang phải hoặc phải sang trái (tùy chỉnh)
6. Giao tiếp SMEMA có được hỗ trợ không?
Đúng. Băng tải hoàn toàn tương thích SMEMA cho cả hai làn, cho phép giao tiếp liền mạch với thiết bị SMT thượng nguồn/hạ nguồn.
7. Có những loại điều khiển nào?
HMI màn hình cảm ứng hoặc bảng điều khiển nút
Tự động hóa dựa trên PLC để có hiệu suất đáng tin cậy
Hỗ trợ khởi động/dừng tự động dựa trên cảm biến và điều khiển cụ thể theo làn
8. Có bao gồm bộ phận dừng khí nén không?
Bộ phận dừng khí nén là tùy chọn, nhưng thường được bao gồm để kiểm soát vị trí bảng và đệm. Yêu cầu áp suất không khí 4–6 kg/cm² nếu được sử dụng.
9. Các bộ phận dự phòng hoặc tùy chọn phổ biến là gì?
Đai băng tải (đai định thời an toàn ESD)
Cảm biến quang điện (dòng Omron E3Z/E3F)
Xi lanh đẩy (cho chức năng dừng)
Đèn tháp tín hiệu
Giá đỡ máy quét mã vạch
Cáp SMEMA
10. Cần bảo trì những gì?
Hàng ngày: Làm sạch đai và kiểm tra cảm biến
Hàng tuần: Kiểm tra cơ chế chiều rộng ray và truyền động động cơ
Hàng tháng: Bôi trơn ray và kiểm tra hệ thống dây điện/khí nén
Thay thế đai hoặc cảm biến bị mòn khi cần thiết
11. Nó có thể được tùy chỉnh không?
Đúng! Chúng tôi cung cấp các tùy chỉnh như:
Chiều rộng hoặc chiều cao băng tải
Cảm biến bổ sung
Điều chỉnh chiều rộng bằng động cơ
Logic đa chế độ (đi qua, tích lũy, bỏ qua từ chối)
Tích hợp máy quét mã vạch
Giao diện sẵn sàng cho MES
12. Thời gian giao hàng là bao lâu?
Cấu hình tiêu chuẩn: 3–5 ngày làm việc
Mô hình tùy chỉnh: 7–10 ngày làm việc
Chúng tôi hỗ trợ giao hàng khẩn cấp với các bộ phận có sẵn
