Bộ nạp PCB kiểu L để tự động hóa và xử lý bảng mạch SMT hiệu quả
Công ty chúng tôi đã hoạt động trong 11 năm và chắc chắn sẽ là sự lựa chọn tốt nhất của bạn với chất lượng đảm bảo và giao hàng nhanh chóng

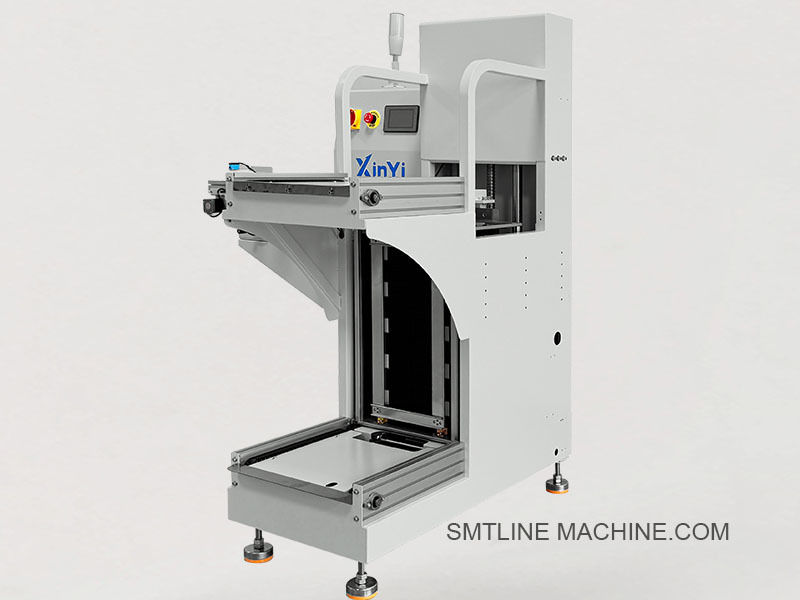

Sản phẩm giới thiệu ️ Máy tải PCB loại L (Unloader)
Máy tải PCB loại L, còn được gọi là máy tải PCB loại L, được sử dụng ở cuối dây chuyền sản xuất SMT để tự động dỡ PCB hoàn thành vào các tạp chí lưu trữ.Cấu trúc hình chữ L của nó đặt kệ tạp chí thẳng đứng với máy vận chuyển, tiết kiệm không gian sàn và cho phép xử lý tạp chí dễ dàng hơn trong môi trường nhỏ gọn.
Các đặc điểm chính
Định hướng tạp chí hình chữ L: Tối ưu hóa bố trí sàn bằng cách đặt tạp chí ở góc 90 độ với máy vận chuyển.
Thả hoàn toàn tự động: Chuyển PCB từ máy vận chuyển vào khe cắm tạp chí bằng cách sử dụng hệ thống đẩy và nâng.
Hoạt động màn hình cảm ứng: HMI trực quan để thiết lập chế độ hoạt động, điều khiển thang máy và chẩn đoán.
Điều khiển khe cắm có thể lập trình: Hỗ trợ trượt khe trống, độ cao thả có thể điều chỉnh và phát hiện tạp chí đầy đủ.
Tương thích với SMEMA: Cho phép giao tiếp trực tuyến với AOI, dòng chảy lại hoặc thiết bị kiểm tra.
Thiết kế an toàn và ổn định: Khung nhôm với cấu trúc an toàn ESD, nút dừng khẩn cấp và nắp bảo vệ.
Thông số kỹ thuật
| Điểm | Thông số kỹ thuật |
| Mô hình | L-Type PCB Downloader / Unloader |
| Phạm vi kích thước PCB | 50 × 50 mm đến 330 × 250 mm (có thể tùy chỉnh) |
| Kích thước tạp chí | 355 × 320 × 563 mm (tiêu chuẩn) |
| Thời gian chu kỳ | Khoảng 6 giây/PCB |
| Chiều cao máy vận chuyển | 900 ± 20 mm |
| Định hướng vận chuyển | Từ trái sang phải hoặc từ phải sang trái |
| Cung cấp không khí | 4×6 kg/cm2 |
| Cung cấp điện | AC 220V, 50/60Hz |
| Hệ thống điều khiển | PLC + màn hình cảm ứng |
| Trọng lượng | Khoảng 180 ∼ 250 kg |
Ứng dụng
Thả PCB cuối dây chuyền trong các dây chuyền sản xuất SMT/EMS
Thường được sử dụng sau khi lò reflow, AOI, máy kiểm tra chức năng
Thích hợp cho PCB cứng, bán mềm hoặc LED
Phụ kiện liên quan L-Type PCB Downloader / Unloader
1. Tạp chí & xử lý phụ kiện
| Phụ kiện | Mô tả |
| Tạp chí PCB tiêu chuẩn | 355 × 320 × 563 mm hoặc 390 × 320 × 570 mm, khung an toàn ESD |
| Bộ kẹp tạp chí | Giữ tạp chí an toàn trên sàn thang máy |
| Nền nâng tạp chí | Nền tảng chạy bằng điện để di chuyển dọc của tạp chí |
| Magazine Push Arm | Chuyển PCB từ máy vận chuyển vào khe cắm tạp chí |
2Các thành phần cơ khí
| Phụ kiện | Mô tả |
| Đường sắt dẫn đường (được điều chỉnh) | Đối với sự sắp xếp PCB trơn tru và chuyển giao ổn định |
| Máy ngăn PCB | Dừng PCB tại điểm đẩy chính xác; kích hoạt cảm biến |
| Bảng khung / nắp | Các tấm bên và nắp trên bằng nhôm an toàn ESD |
| Vòng băng chuyền hoặc chuỗi | Bộ phận vận chuyển chống tĩnh cho chuyển PCB |
| Chân hỗ trợ điều chỉnh | Điều chỉnh chiều cao và cân bằng chiều cao máy vận chuyển |
3. Các thành phần điện & điều khiển
| Phụ kiện | Mô tả |
| Bộ điều khiển PLC | Thông thường từ Mitsubishi, Siemens, hoặc Omron |
| màn hình cảm ứng (HMI) | 7 inch hoặc 10 inch cho giao diện người dùng và cài đặt |
| Cảm biến quang điện | Phát hiện PCB đến, trạng thái khe cắm tạp chí, hoặc trạng thái trống |
| Chuyển đổi dừng khẩn cấp | An toàn cho người vận hành ️ ngay lập tức dừng máy |
| Chuyển mạch điện / Bộ ngắt chính | Điều khiển đầu vào AC; bao gồm mạch an toàn |
| Cáp giao diện SMEMA | Giao tiếp với các máy trước (AOI, reflow, vv) |
4Các phụ kiện khí nén
| Phụ kiện | Mô tả |
| Xăng khí (cánh tay đẩy) | Đưa PCB vào khe tạp chí |
| Van điện tử | Hướng dẫn luồng không khí vào xi lanh; loại thông thường 5/2 chiều |
| Đơn vị FRL (Filter + Regulator + Lubricator) | Đảm bảo cung cấp không khí sạch, được điều chỉnh |
| Bụi khí nén (6mm/8mm) | Các ống khí chống tĩnh cho tất cả các hệ thống khí |
5. Công cụ bảo trì & Phụ kiện an toàn
| Phụ kiện | Mô tả |
| Dầu bôi trơn | Đối với bảo trì hướng dẫn tuyến tính (VG32 hoặc tương đương) |
| Công cụ làm sạch | Phẫu thuật chống tĩnh, máy thổi không khí, vải ESD |
| Bộ bảo hiểm dự phòng | Đối với đơn vị điều khiển điện chính |
| Bộ dụng cụ | Chìa khóa hex, trình vặn, bộ khóa |
| Tấm rèm đèn an toàn (không cần thiết) | Tăng cường bảo vệ người vận hành xung quanh khu vực làm việc |
6. Nâng cấp tùy chọn
| Phụ kiện | Mô tả |
| Máy quét mã vạch | Đối với tích hợp theo dõi sản phẩm trực tuyến |
| Ánh sáng báo động đầy đủ | Tháp tín hiệu để chỉ ra thay đổi tạp chí cần thiết |
| Bộ điều chỉnh tạp chí tùy chỉnh | Đối với các kích cỡ phi chuẩn của tấm bảng hoặc người mang |
Số bộ phận liên quan L-Type PCB Downloader / Unloader
1. Cửa sổ & Bộ phận xử lý
| Tên phần | Mô tả |
| Tạp chí PCB tiêu chuẩn | 355 × 320 × 563 mm (kích thước tiêu chuẩn) |
| Tạp chí PCB lớn | 390 × 320 × 570 mm |
| Bộ kẹp tạp chí | Cơ chế kẹp để an toàn tạp chí |
| Lắp ráp sàn nâng | Đơn vị nâng thẳng đứng có động cơ |
2Các thành phần cơ khí
| Tên phần | Mô tả |
| Bộ ghép cánh tay đẩy | Tay đẩy khí nén |
| Đường sắt dẫn đường (được điều chỉnh) | Đường sắt nhôm, an toàn ESD, chiều dài 250 mm |
| Bấm PCB (loại cảm biến) | Dừng PCB trước khi tải vào tạp chí |
| Chuỗi vận chuyển/sợi dây chuyền | Vành đai an toàn ESD rộng 6 mm |
| Chân có thể điều chỉnh | Chân chống rung động, sợi M12 |
3. Các thành phần điện & điều khiển
| Tên phần | Mô tả |
| Bộ điều khiển PLC (Mitsubishi) | 24 I/O, được sử dụng trong nhiều mô hình thả |
| HMI cảm ứng (Weinview) | Màn hình điều khiển cho người vận hành |
| Cảm biến quang điện | Khám vị trí (PCB hoặc khe cắm) |
| Nút dừng khẩn cấp | Chuyển đổi khẩn cấp màu đỏ kiểu xoắn 22 mm |
| Cáp truyền thông SMEMA | Cáp giao diện 10 chân cho bộ truyền thông trực tuyến |
4Các phụ kiện khí nén
| Tên phần | Mô tả |
| Thủy tinh khí (Pusher) | Thùng khí nhỏ gọn, lỗ 32 mm, đường đạp 50 mm |
| Van điện tử | 5/2 đường cuộn kép |
| Đơn vị FRL | Bộ lọc + Bộ điều chỉnh + Đơn vị bôi trơn |
| Bụi khí (6 mm) | Bụi PU màu đen an toàn ESD |
5. Bảo trì và các thành phần tùy chọn
| Tên phần | Mô tả |
| Dầu bôi trơn | Đối với đường ray hướng dẫn và cơ chế nâng |
| Tấm rèm đèn an toàn | Rào cản an toàn tùy chọn |
| Đèn tháp tín hiệu | Đèn đệm màu đỏ/xanh/màu vàng, 220V |
| Máy quét mã vạch | Nắp khoan cho máy quét trực tuyến |
| Bộ bảo hiểm dự phòng | Máy bảo hiểm 5A, 220V với ổ bảo hiểm |
Hướng dẫn câu hỏi thường gặp L-Type PCB Downloader / Unloader
1. L-type PCB Downloader được sử dụng để làm gì?
Máy tải PCB loại L (còn được gọi là Máy tải PCB) được sử dụng ở cuối dây chuyền sản xuất SMT để tự động nhận và dỡ PCB hoàn thiện từ máy vận chuyển vào tạp chí lưu trữ.Nó đảm bảo an toàn, xử lý hiệu quả các bảng hoàn thành.
2Tại sao nó được gọi là loại L?
Bởi vì kệ tạp chí được đặt ở góc 90 ° (chẳng) với hướng vận chuyển PCB, tạo thành hình chữ L. Sự bố trí này tiết kiệm không gian sàn và cho phép người vận hành truy cập tốt hơn.
3Nó có thể thả ra loại PCB nào?
PCB cứng tiêu chuẩn
Bảng đèn LED
Bảng nhôm hoặc sợi thủy tinh (FR4)
Kích thước PCB thường từ 50 × 50 mm đến 330 × 250 mm (có thể tùy chỉnh)
4. Những kích thước tạp chí tương thích là gì?
355 × 320 × 563 mm (tiêu chuẩn)
390 × 320 × 570 mm (không cần thiết)
Kích thước tạp chí tùy chỉnh được hỗ trợ theo yêu cầu
5Các đặc điểm chính là gì?
Đặt tạp chí hình chữ L cho bố trí đường nhỏ gọn
Nạp PCB hoàn toàn tự động vào tạp chí
Màn hình cảm ứng + hệ thống điều khiển PLC
Chế độ đặt khe có thể lập trình và chức năng bỏ trống
Giao diện tương thích với SMEMA
Khóa khóa an toàn và nút dừng khẩn cấp
Khung nhôm với bề mặt chống tĩnh
6. Thời gian chu kỳ cho mỗi PCB là bao nhiêu?
Khoảng 6~10 giây mỗi bảng, tùy thuộc vào kích thước bảng và tốc độ đẩy
7Các chức năng an toàn nào được bao gồm?
Chuyển tắt dừng khẩn cấp
Vỏ kín trên các bộ phận chuyển động
Cảnh báo lỗi và chuông
Tùy chọn: rèm đèn an toàn (để bảo vệ người vận hành)
8Các bộ phận thay thế chính là gì?
Bộ phận cánh tay đẩy
Động cơ nâng hoặc xi lanh
Các cảm biến (photoelectric hoặc phát hiện khe cắm)
Bảng màn hình cảm ứng
Van điện tử và ống khí nén
Máy kẹp tạp chí và đường ray hướng dẫn
9Cần bảo trì gì?
Hàng ngày: Làm sạch máy vận chuyển, kiểm tra các bộ phận lỏng lẻo
Hàng tuần: Kiểm tra cảm biến và cơ chế đẩy
Hàng tháng: Hướng dẫn nâng dầu và kiểm tra hệ thống áp suất không khí
Nếu cần thiết: Thay thế các bộ phận bị mòn (những dây đai, xi lanh, bộ bảo hiểm)
10Nó có thể được tích hợp với MES hoặc hệ thống mã vạch?
Vâng. Nhiều mô hình hỗ trợ tích hợp với:
Thu thập dữ liệu MES
Máy quét mã vạch trực tuyến
Hệ thống truy xuất
11Có tùy chỉnh có sẵn?
Vâng, bạn có thể yêu cầu:
Thay đổi kích thước tạp chí
Tùy chỉnh chiều rộng máy vận chuyển
Các cổng I/O bổ sung hoặc các module mạng
Tháp tín hiệu bên ngoài hoặc chuông
