Bộ nạp PCB kiểu L cho Dây chuyền sản xuất SMT tự động hiệu quả

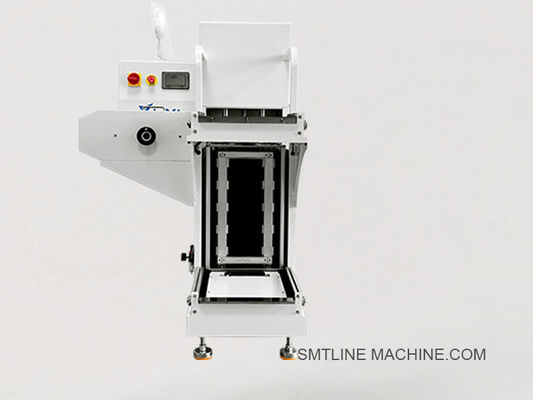

Máy tải PCB loại L​

Công ty chúng tôi đã hoạt động trong 11 năm và chắc chắn sẽ là sự lựa chọn tốt nhất của bạn với chất lượng đảm bảo và giao hàng nhanh chóng



Sản phẩm giới thiệu Loader PCB loại L

Máy nạp PCB loại L là một máy nạp bảng tự động được thiết kế để chuyển PCB vào các dây chuyền sản xuất SMT trong cấu hình hình L.Nó thường được lắp đặt ở đầu đầu của đường SMT và được sử dụng để tải PCB trần hoặc lắp ráp từ tạp chí lên hệ thống vận chuyển, cho phép chuyển tiếp liền mạch đến các thiết bị hạ lưu như máy in, máy lắp ráp hoặc máy kiểm tra.

Các đặc điểm chính

Định dạng hình chữ L: Tiết kiệm không gian sàn bằng cách sắp xếp tạp chí và dây chuyền vận chuyển ở góc 90 độ.
Tải PCB tự động: Chuyển bảng từ tạp chí sang máy vận chuyển đường dây bằng cách sử dụng hệ thống đẩy và nâng.
Hoạt động màn hình cảm ứng: HMI dễ sử dụng để thiết lập các thông số và vận hành bộ tải.
Tương thích với tạp chí tiêu chuẩn: Hỗ trợ kích thước tạp chí 390 × 320 mm hoặc tùy chỉnh.
Các tính năng an toàn: Bao gồm nắp bảo vệ, hệ thống báo động và nút dừng khẩn cấp.
Xây dựng bền: khung nhôm với xử lý bề mặt chống tĩnh.

Thông số kỹ thuật

Ứng dụng

Nạp tải phía trước cho dây chuyền lắp ráp SMT
Thích hợp cho bảng LED, bảng điện thoại di động và lắp ráp thiết bị điện tử tiêu dùng
Được sử dụng kết hợp với các đơn vị dỡ, vận chuyển và bộ đệm

Phụ kiện liên quan L-Type PCB Loader

1. Các thành phần tạp chí

Các tạp chí PCB tiêu chuẩn
Vật liệu: Nhôm, nhựa an toàn ESD
Kích thước: 355 × 320 × 563 mm, 390 × 320 × 570 mm, hoặc tùy chỉnh
Các kẹp kệ tạp chí giữ tạp chí ở vị trí cố định
Bàn nâng tạp chí Màn nâng điện cho chuyển động dọc

2Các bộ phận cơ khí

Bộ ghép cánh tay đẩy
Động cơ nâng Điều khiển chuyển động dọc của kệ tạp chí
Bộ đường ray hướng dẫn Đối với vị trí PCB và chuyển giao trơn tru
Bấm PCB (được điều khiển bởi cảm biến)
Vỏ bên và các tấm khung ️ Mảng hồ sơ nhôm có lớp phủ chống tĩnh
Chân có thể điều chỉnh chiều cao

3. Các thành phần điện & điều khiển

Đơn vị điều khiển PLC Thông thường là Mitsubishi, Omron hoặc Siemens
HMI màn hình cảm ứng cho cài đặt tham số và chẩn đoán
Cảm biến quang điện Khám phá sự hiện diện và vị trí PCB
Chuyển tắt dừng khẩn cấp
Chuyển mạch điện và đơn vị ngắt điện
Van điện lực khí ️ Hệ thống điều khiển khí nén
Các dây chuyền dây chuyền kết nối điện và tín hiệu

4Các phụ kiện khí nén

Xăng khí (động cơ cánh tay đẩy)
Bộ điều chỉnh bộ lọc không khí (đơn vị FRL)
Máy tắt tiếng và ống khí
Bộ cảm biến chân không (nếu có)

5. Công cụ bảo trì & bộ dụng cụ

Dầu bôi trơn cho các hướng dẫn tuyến tính
Vải giặt / bàn chải an toàn ESD
Bộ bảo hiểm dự phòng
Bộ dụng cụ (máy chủ hex, trình vặn)
Máy đo hiệu chuẩn dẫn PCB

6. Phụ kiện tùy chọn / nâng cấp

Các cáp giao diện SMEMA cho truyền thông đường dây với thiết bị phía trên/dưới dòng
Máy gắn máy quét mã vạch
Rào đèn an toàn ️ Cải thiện an toàn cho người vận hành
Đổi máy tạp chí tùy chỉnh cho các kích thước bảng đặc biệt
Màn bọc bụi ️ Để sử dụng trong môi trường phòng sạch

Số bộ phận liên quan L-type PCB loader

1. Cửa sổ & Bộ phận xử lý

2Các thành phần cơ khí

3. Các thành phần điện & điều khiển

4Các thành phần khí nén

5. Bảo trì & phụ kiện tùy chọn

Hướng dẫn câu hỏi thường gặp L-Type PCB Loader

1. Loader PCB loại L được sử dụng để làm gì?

Máy tải PCB loại L được thiết kế để tự động tải PCB từ tạp chí lưu trữ vào dây chuyền sản xuất SMT. Thiết kế hình dạng L của nó cho phép bố trí hiệu quả không gian và tích hợp dây chuyền linh hoạt.

2Tại sao nó được gọi là loại L?

Bởi vì kệ tạp chí được đặt vuông (90 °) theo hướng vận chuyển, tạo thành hình dạng "L". Điều này tiết kiệm không gian và cho phép truy cập bên.

3Những loại tạp chí được hỗ trợ?

Kích thước tiêu chuẩn: 355 × 320 × 563 mm
Tùy chọn: 390 × 320 × 570 mm hoặc kích thước tùy chỉnh
Vật liệu: Khung nhôm với các tấm bên an toàn ESD

4. Những kích thước PCB tương thích?

Kích thước tối thiểu: 50 × 50 mm
Kích thước tối đa: 330 × 250 mm (có thể tùy chỉnh)
Kiểm tra cấu hình của bộ tải hoặc điều chỉnh chiều rộng đường ray phù hợp.

5Những đặc điểm chính là gì?

Thiết kế hình L tiết kiệm không gian
Cơ chế nâng và đẩy tay tự động
Giao diện màn hình cảm ứng với điều khiển PLC
Tương thích với thông tin liên lạc SMEMA
Cấu trúc an toàn ESD và hoạt động tiếng ồn thấp
Nỗ lực dừng khẩn cấp và nắp an toàn

6. Thời gian chu kỳ cho mỗi PCB là bao nhiêu?

Thông thường khoảng 6 ∼ 10 giây mỗi bảng, tùy thuộc vào độ dày của bảng, loại tạp chí và cấu hình.

7Các bộ phận hoặc phụ kiện mặc chính là gì?

Đẩy tay.
Động cơ và dây đai nâng
Các cảm biến (loại quang điện)
Máy phun điện tử và bình khí
Máy kéo tạp chí
Bảng điều khiển hoặc màn hình cảm ứng

8Cần bảo trì gì?

Hàng tuần: Kiểm tra cảm biến, đường ray sạch
Hàng tháng: Hướng dẫn nâng bôi trơn, kiểm tra dây đai
Hàng quý: Kiểm tra cánh tay đẩy, kiểm tra E-stop
Thay bộ lọc không khí và các bộ phận khí nén khi cần thiết

9Các tính năng an toàn nào được bao gồm?

Nút dừng khẩn cấp
Vỏ bên bảo vệ
Màn chắn ánh sáng an toàn tùy chọn
Chuông báo động cho lỗi hoặc tắc nghẽn

10Nó có thể được tùy chỉnh không?

Vâng, nhiều mô hình hỗ trợ:

Kích thước tạp chí tùy chỉnh
Điều khiển bàn chân
Máy quét mã vạch trực tuyến
I/O bổ sung cho MES hoặc tích hợp khả năng truy xuất
