Phiên bản mẹ máy ảnh IPS hiệu suất cao FUJI 2AGKHA012000 cho đầu đặt H24S

FUJI2AGKHA012000 H24S đầu làm việc IPS máy ảnh máy chủ

Công ty chúng tôi đã hoạt động trong 11 năm và chắc chắn sẽ là sự lựa chọn tốt nhất của bạn với chất lượng đảm bảo và giao hàng nhanh chóng

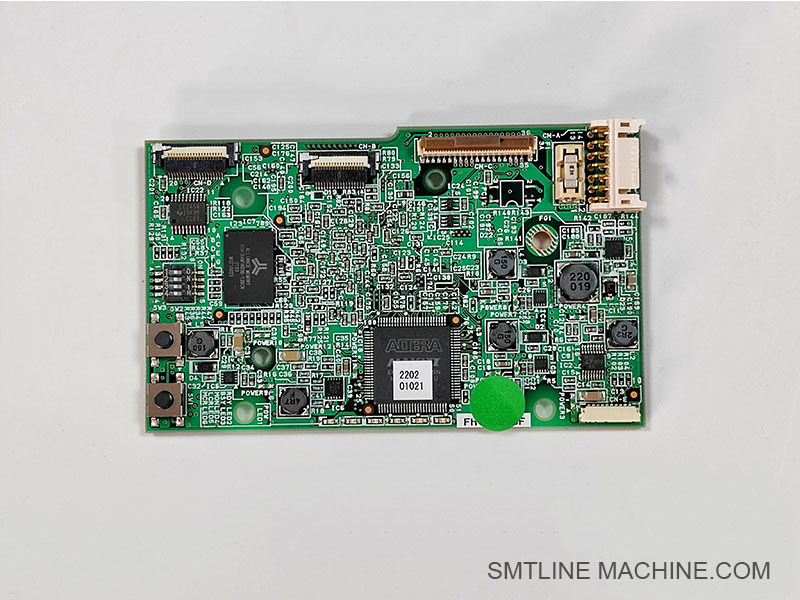

Tổng quan sản phẩm

Số phần: 2AGKHA012000
Tên: IPS Camera Mainboard
Đầu tương thích: Đầu làm việc FUJI NXT H24S
Chức năng: Xử lý dữ liệu hình ảnh từ máy ảnh IPS (Cảm biến xử lý hình ảnh)
Nguồn gốc: Được sản xuất cho FUJI, được sản xuất ở Nhật Bản / Trung Quốc; Chứng nhận ISO / CE
MOQ: 1 đơn vị
Thời gian dẫn đầu: Thông thường 1-5 ngày
Bao bì: Hộp với các tùy chọn đóng gói an toàn ¢ hộp bìa hoặc vỏ gỗ

Tính năng và chức năng chính

Vision Processing Hub: Thực hiện phân tích hình ảnh thời gian thực được sử dụng để xác minh nhận dạng thành phần, điều chỉnh vị trí, kiểm tra góc và điều chỉnh offset.
Tích hợp máy liền mạch: Kết nối và giao tiếp trực tiếp với bộ điều khiển SMT để hỗ trợ chuyển động đầu và kích hoạt vòi.
Chất lượng OEM: Được xây dựng để chịu được nhu cầu SMT tốc độ cao với hiệu suất ổn định và tuổi thọ dài.

Ứng dụng & Thay thế

Các trường hợp sử dụng điển hình:

Tích hợp đầy đủ trong đầu H24S, cần thiết cho các nhiệm vụ kiểm tra và sắp xếp bằng máy ảnh IPS.

Các kịch bản thay thế:

Các lỗi thị giác hoặc thông báo lỗi liên quan đến máy ảnh IPS.
Mất dữ liệu hình ảnh hoặc đầu ra hình ảnh bất thường.
Thiệt hại vật lý hoặc các thành phần bị cháy.

Hướng dẫn thay thế:

Tắt điện và làm theo các quy trình chống tĩnh trước khi tháo rời.
Kết nối lại tất cả các cáp an toàn để đảm bảo truyền dữ liệu camera đáng tin cậy.
Thực hiện kiểm tra hiệu chuẩn thông qua chẩn đoán máy sau khi lắp đặt.

Tóm lại

2AGKHA012000 là bảng chính máy ảnh IPS quan trọng cho đầu làm việc FUJI NXT H24S. Nó cho phép kiểm soát chất lượng dựa trên máy ảnh chính xác cao bằng cách xử lý dữ liệu hình ảnh để hướng dẫn vị trí bộ phận.Với chất lượng xây dựng thực sự, khả năng nhanh chóng và hỗ trợ hiệu chuẩn thiết yếu, nó là một phần quan trọng cho bảo trì và thời gian hoạt động của đường dây SMT.

Phụ kiện liên quan cho FUJI 2AGKHA012000 (H24S IPS Camera Mainboard)

Ghi chú:

Máy ảnh IPS và các thành phần nguồn ánh sáng được ghép nối trực tiếp với bảng chính này để vận hành hệ thống hình ảnh hoàn chỉnh.
Quản lý không khí và bụi đúng cách (thông qua bộ lọc và van) là rất quan trọng để duy trì độ rõ ràng hình ảnh và sự ổn định của bảng.
Việc hiệu chuẩn thường xuyên sau khi thay thế bảng được khuyến cáo.

Số bộ phận liên quan cho 2AGKHA012000 (H24S IPS Camera Mainboard)

Hướng dẫn FAQ

Tên sản phẩm: IPS Camera Motherboard

Số phần: 2AGKHA012000

Mô hình áp dụng: Đầu làm việc FUJI NXT H24S

1Ứng dụng của 2AGKHA012000 là gì?

Bảng chủ này là bộ điều khiển cốt lõi cho máy ảnh IPS (Image Processing Sensor) được sử dụng trong đầu làm việc H24S. Nó xử lý xử lý dữ liệu hình ảnh, quản lý năng lượng,và liên lạc với hệ thống điều khiển của máy để sắp xếp và đặt các thành phần chính xác.

2Những triệu chứng nào cho thấy bảng này cần thay thế?

Thất bại trong nhận dạng thị giác hoặc chất lượng hình ảnh kém
Không xuất hình ảnh từ máy ảnh IPS
Máy báo cáo lỗi liên lạc IPS
Thiệt hại vật lý, vết bỏng hoặc lỗi kết nối trên bảng

3Làm thế nào để tôi thay thế bo mạch chủ máy ảnh IPS?

Bước 1: Tắt máy và xả điện tĩnh
Bước 2: Máy cắt dây cáp khỏi bảng bị hỏng
Bước 3: Lắp đặt bảng mới và kết nối lại tất cả các đầu nối
Bước 4: bật và thực hiện hiệu chuẩn máy ảnh thông qua giao diện máy

4Các thành phần nào hoạt động với bo mạch chủ này?

Các thành phần liên quan bao gồm:

2AGKHA014000 Camera IPS
2AGKHA022500 bảng điều khiển nguồn ánh sáng
2AGKHA022400 Nguồn ánh sáng máy ảnh
GGAJ0403 / 3216 ¢ Bảng hiệu chuẩn
2EGTHA000202 ️ Bộ lọc bụi

5Tôi có cần phải điều chỉnh lại sau khi thay thế không?

Có. Chuẩn bị lại đảm bảo hệ thống thị giác hoạt động chính xác và sắp xếp các bộ phận chính xác. Sử dụng công cụ hiệu chuẩn chính thức hoặc bảng tham chiếu trong quá trình cài đặt.

6. Tóm lại

Bảng chủ máy ảnh IPS 2AGKHA012000 rất quan trọng đối với khả năng xử lý hình ảnh của đầu máy H24S.Thay thế nhanh chóng và hiệu chuẩn thích hợp duy trì độ chính xác tầm nhìn tối ưu và giảm thiểu thời gian ngừng sản xuất.
