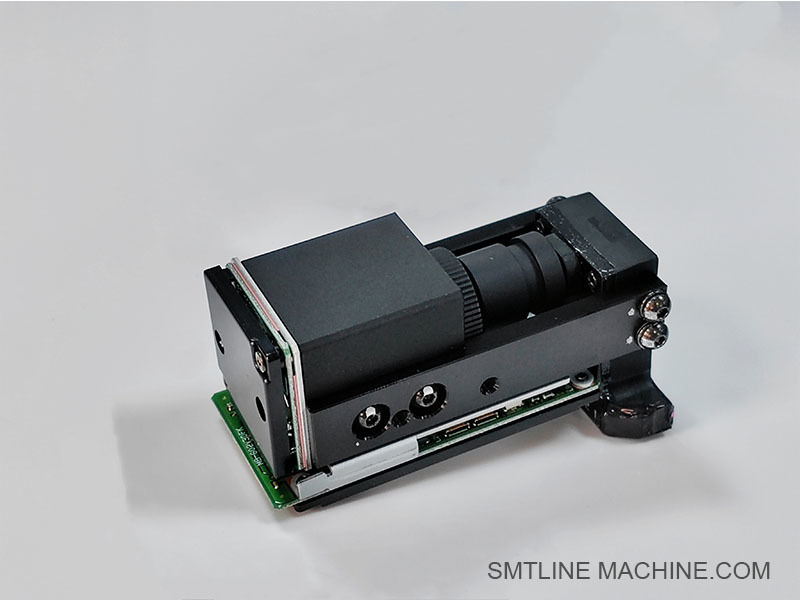

FUJI 2AGKHA014000 AA66W00 V12 làm việc đầu IPS camera SMT Phụ tùng

FUJI2AGKHA014000 AA66W00 V12 máy ảnh IPS làm việc đầu
Công ty chúng tôi đã hoạt động trong 11 năm và chắc chắn sẽ là sự lựa chọn tốt nhất của bạn với chất lượng đảm bảo và giao hàng nhanh chóng

Tổng quan sản phẩm

Số phần: 2AGKHA014000
Mô hình: AA66W00
Tên thành phần: Máy ảnh IPS (Cảm biến xử lý hình ảnh)
Máy áp dụng: FUJI NXT Series ️ tương thích với đầu máy V12 và H24
Chức năng: Máy ảnh hệ thống thị giác tích hợp vào đầu làm việc để nhận dạng thành phần tốc độ cao và độ chính xác cao và hiệu chuẩn vị trí.

Các đặc điểm chính

1. Nhận dạng hình ảnh chính xác cao
Máy ảnh IPS ghi lại hình ảnh độ phân giải cao của các thành phần và vị trí PCB trong quá trình lấy và đặt, cho phép hệ thống xác định vị trí chính xác, định hướng,và sắp xếp các thành phần trước khi lắp đặt.

2. Khám phá tư thế đa góc
Có khả năng phát hiện định hướng của thành phần trong nhiều góc độ, bao gồm cả góc nhìn bên, để ngăn chặn vị trí không chính xác và đảm bảo tính nhất quán chất lượng.

3Thiết kế nhỏ gọn và nhẹ
Mô-đun máy ảnh nhẹ và tích hợp trực tiếp vào đầu làm việc (khoảng 2,5 kg tổng cộng cho đầu), cho phép di chuyển nhanh và điều khiển chính xác với quán tính cơ học giảm.

Thông số kỹ thuật & Khả năng tương thích

Sử dụng & Thay thế

Phần này thường được thay thế trong quá trình bảo trì thường xuyên hoặc nếu có vấn đề với việc chụp hình ảnh, lỗi sắp xếp hoặc không nhận dạng thị giác trong quá trình đặt.
Việc lắp đặt đòi hỏi phải chuẩn hóa sự phù hợp với phần mềm máy.
Nó là một bộ phận FUJI nguyên bản hoặc có thể có sẵn thông qua các nhà cung cấp bên thứ ba như một bộ phận thay thế tương thích.

Tóm lại

Máy ảnh IPS FUJI AA66W00 (2AGKHA014000) là một phần quan trọng của đầu làm việc V12 cho nền tảng FUJI NXT SMT.và tích hợp nhỏ gọn đảm bảo chính xác, vị trí thành phần đáng tin cậy, giúp cải thiện năng suất và hiệu quả sản xuất tổng thể.

Phụ kiện liên quan cho FUJI AA66W00 IPS Camera (V12 Head)

Công cụ và phụ kiện tùy chọn

Đèn hiệu chuẩn / Thiết bị cố định được sử dụng trong bảo trì hoặc thay thế máy ảnh IPS.
Vision Alignment Software Module Ứng dụng phần mềm tùy chọn được sử dụng trên hệ thống FUJI NXT để điều chỉnh hình ảnh IPS.
Các cáp / đầu nối Khả năng truyền tín hiệu hoặc cáp điện cụ thể của máy ảnh (liên hệ với FUJI hoặc nhà cung cấp cho các thông số kỹ thuật phù hợp).
Bộ làm sạch ống kính hệ thống tầm nhìn FUJI ️ Công cụ chống tĩnh và không bụi để duy trì chất lượng hình ảnh.

Số bộ phận liên quan cho máy ảnh IPS FUJI AA66W00 (đầu V12)

Số bộ phận này có thể thay đổi một chút tùy thuộc vào thế hệ FUJI NXT cụ thể (I/II/III) và cấu hình máy.

Hướng dẫn FAQ

Tên sản phẩm: FUJI IPS Camera

Mô hình: AA66W00

Số phần: 2AGKHA014000

Sử dụng trên: FUJI NXT V12 đầu làm việc (cũng tương thích với H24)

1. Chức năng của máy ảnh IPS AA66W00 là gì?

Máy ảnh IPS (Image Processing Sensor) được tích hợp vào đầu làm việc V12.

Chụp hình ảnh độ phân giải cao của các thành phần và các tấm PCB.
Phát hiện vị trí, định hướng và nghiêng của các thành phần trước khi đặt.
Trợ giúp điều chỉnh dịch chuyển vị trí để đảm bảo độ chính xác cao.

2Camera được cài đặt ở đâu?

Máy ảnh IPS được nhúng bên trong đơn vị đầu làm việc V12, trực tiếp phía sau trục vòi, hướng xuống. Nó hoạt động kết hợp với cơ chế xoay đầu (trục R) và cơ chế lấy thành phần.

3Số phần liên quan là gì?

Một số phần thường liên quan:

AA66W08 ️ Phiên bản thay thế của máy ảnh IPS.
2AGTHA009100
2AGTHA005807 Ventil cơ khí
H11352 / H50844 Ventil điện cực
H4897A ️ Xương để trục đầu
Động cơ trục R PM09NR4
GGAJ0403 / 3216 ¢ Máy hiệu chỉnh viên thuốc màu trắng (đối với hiệu chỉnh thị giác IPS)

4. Khi nào nên thay máy ảnh IPS?

Thay thế hoặc phục vụ máy ảnh nếu:

Hệ thống thị giác không nhận ra các thành phần.
Độ chính xác đặt thành phần bị suy giảm.
Các lỗi như "sự thất bại trong chụp hình" hoặc "sự sai lệch góc của thành phần" xuất hiện thường xuyên.
Kiểm tra bằng mắt cho thấy ống kính bị sương mù hoặc bụi bẩn không thể làm sạch.

5Có cần phải hiệu chuẩn sau khi thay thế không?

Vâng, sau khi thay máy ảnh IPS:

Thực hiện sắp xếp đầu và hiệu chuẩn bằng các công cụ phần mềm FUJI.
Sử dụng các viên thuốc màu trắng hiệu chuẩn (ví dụ: 3216) để điều chỉnh thị lực.
Đảm bảo tương thích firmware / phần mềm để truyền thông máy ảnh đúng cách.

6. AA66W00 có thể được thay thế bằng AA66W08?

Vâng, AA66W08 là một phiên bản tương thích thường được sử dụng. Tuy nhiên, luôn luôn xác minh tính tương thích cơ học và phần mềm vạ với hệ thống NXT của bạn trước khi thay thế.

7Máy ảnh có được sử dụng cho cả việc thu và đặt không?

Vâng, nó có liên quan đến:

Quét trước khi lấy để xác minh sự hiện diện và sẵn sàng của vòi.
Kiểm tra sau khi lấy để xác nhận định hướng và sắp xếp các thành phần.
Điều chỉnh trước khi đặt để bù đắp bất kỳ sự dịch chuyển nào được phát hiện.

8. Máy ảnh IPS có tương thích với H24 hoặc các đầu khác?

Mặc dù nó được thiết kế chủ yếu cho đầu V12, các mô-đun máy ảnh IPS tương tự hoặc giống hệt nhau (ví dụ: AA66W08) có thể được chia sẻ giữa các đầu H24 hoặc H12HSQ trong nền tảng NXT,tùy thuộc vào thế hệ và cấu hình.

9Có cần bảo trì không?

Làm sạch ống kính thường xuyên bằng một công cụ làm sạch không tĩnh.
Đảm bảo môi trường làm việc không có bụi.
Thay các màn hình bộ lọc (ví dụ: 2EGTHA000202) để bảo vệ quang học máy ảnh.
