FUJI 2AGTHA009100 H24 H24G H24S thanh vòi hút đầu làm việc

FUJI2AGTHA009100 H24 H24G H24S thanh vòi hút đầu làm việc
Công ty chúng tôi đã hoạt động trong 11 năm và chắc chắn sẽ là sự lựa chọn tốt nhất của bạn với chất lượng đảm bảo và giao hàng nhanh chóng

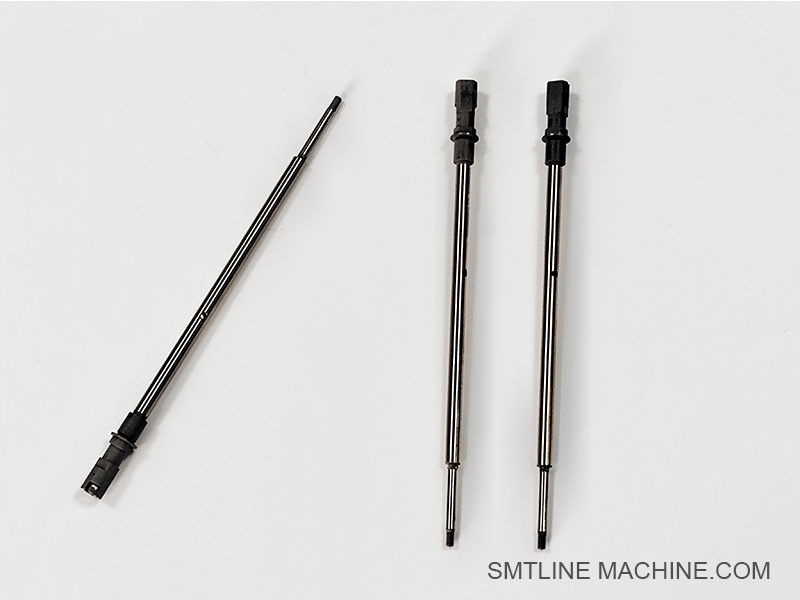

Sản phẩm giới thiệu FUJI 2AGTHA009100 Ống vòi (H24 / H24G / H24S đầu làm việc)

Số phần:

2AGTHA009100

Tên sản phẩm:

Xương vòi / cột vòi

Nhóm:

Thành phần cơ khí √ Lắp ráp đầu chọn và đặt

Mô hình áp dụng:

FUJI NXT H24 Đầu làm việc
FUJI NXT H24G đầu làm việc
FUJI NXT H24S Đầu làm việc

Tổng quan sản phẩm

FUJI 2AGTHA009100 là một trục vòi chính xác (còn được gọi là thanh vòi), phục vụ như là người vận chuyển chính cho vòi hút trong các đầu làm việc dòng H24 của máy FUJI NXT.Nó di chuyển theo chiều dọc (trục Z) để nhặt và đặt các thành phần với tốc độ và độ chính xác.

Cây thanh này cũng tích hợp vào kênh chân không, cho phép lấy thành phần bằng cách hút trong các quy trình SMT.

Các đặc điểm chính

Máy chế độ chính xác cao
Đảm bảo chuyển động vòi ổn định và độ chính xác định vị nhất quán.

Khả năng tương thích chuyển động trơn tru theo trục Z
Được thiết kế để hoạt động đồng bộ với hệ thống lái trục Z và hướng dẫn tuyến tính.

Đường chân không tích hợp
Bao gồm đường đi bên trong để hút chân không trực tiếp qua vòi phun.

Điều trị bề mặt bền
Được phủ hoặc cứng để chống mòn trong môi trường chuyển động lặp đi lặp lại tốc độ cao.

Điểm nổi bật kỹ thuật (thường)

Vai trò điển hình trong hệ thống

Cánh vòi:

Giữ và vị trí của các đơn vị vòi
Hướng dẫn chuyển động từ trên xuống dưới (động Z-axis)
Phục vụ như một ống dẫn chân không
Tham gia với các cảm biến và hệ thống chuyển động để đảm bảo chính xác chọn và đặt chu kỳ

Lời khuyên về bảo trì

Tránh uốn cong hoặc gây ô nhiễm bề mặt trục
Thay thế nếu có hao mòn cơ học, rò rỉ chân không, hoặc trục Z bất thường
Sử dụng chỉ với các bộ phận FUJI H24-series gốc để tương thích đầy đủ

Các phụ kiện liên quan 2AGTHA009100 Cánh vòi

Số bộ phận liên quan 2AGTHA009100 Ống vòi

Ghi chú:

Chân này chỉ tương thích với các đầu của loạt H24 ️ không nên sử dụng nó với các loại đầu khác (ví dụ: H08, H12).
Kết nối chân không thích hợp và luồng không khí sạch là rất quan trọng để hoạt động đáng tin cậy.
Kiểm tra sự hao mòn hoặc uốn cong nếu bạn nhận thấy lỗi chiều cao của máy lấy hoặc xử lý thành phần không phù hợp.

Hướng dẫn câu hỏi thường gặp FUJI 2AGTHA009100 Nửa vòi (H24 / H24G / H24S đầu làm việc)

1- Chức năng của trục vòi là gì?

Câu trả lời:
Cánh vòi (còn được gọi là thanh vòi) giữ và di chuyển vòi hút theo chiều dọc (đường Z) trong các hoạt động chọn và đặt.Nó tích hợp đường chân không cho phép vòi phun để chọn các thành phần và giải phóng chúng chính xác.

2Cái đầu nào dùng cái trục này?

Câu trả lời:

H24
H24G
H24S
Tất cả đều là một phần của dòng máy đặt FUJI NXT.

3Những bộ phận khác làm việc với trục vòi?

4Những triệu chứng phổ biến của vấn đề trục vòi là gì?

Mũ không thể nhặt các thành phần
Di chuyển dọc bất thường hoặc bị mắc kẹt
Rỗng rò rỉ gây ra thất bại của máy thu
Lỗi độ cao vị trí hoặc báo động liên quan đến trục Z

5Làm thế nào tôi duy trì hoặc kiểm tra trục vòi?

Kiểm tra các đường cong hoặc thiệt hại vật lý trên trục
Kiểm tra niêm phong chân không và ống để tìm rò rỉ
Dầu bôi trơn các bộ phận chuyển động theo thông số kỹ thuật FUJI (ví dụ, mỡ AA6PT00)
Thay thế nếu bị mòn, cong hoặc gây ra các vấn đề hoạt động

6. có thể thay thế trục vòi độc lập?

Câu trả lời:
Phải, thay thế nên được thực hiện cẩn thận, đảm bảo sự liên kết chính xác với động cơ và hướng dẫn trục Z, và kết nối chân không thích hợp.

7. Tổng quan kỹ thuật

8Tôi có thể mua bộ phận nguyên bản ở đâu?

Câu trả lời:
Các bộ phận FUJI nguyên bản có thể được đặt hàng thông qua các nhà phân phối được ủy quyền của FUJI hoặc các nhà cung cấp dịch vụ SMT. Luôn luôn chỉ định loại đầu và số bộ phận.

9. Những lời khuyên bổ sung

Sử dụng vòi phun gốc được thiết kế cho loạt H24 để có kết quả tốt nhất.
Kiểm tra các thành phần liên quan như vòng bi, van chân không và nối trong quá trình bảo trì.
Việc hiệu chuẩn có thể cần thiết sau khi thay thế để đảm bảo chọn và đặt chính xác.
