FUJI 2EGTHA002022AGTHA010202 H24 H24G H24S Đầu làm việc IPS Camera Light Board

FUJI2EGTHA002022AGTHA010202 H24 H24G H24S đầu làm việc IPS camera light board
Công ty chúng tôi đã hoạt động trong 11 năm và chắc chắn sẽ là sự lựa chọn tốt nhất của bạn với chất lượng đảm bảo và giao hàng nhanh chóng

Món sản phẩm giới thiệu FUJI 2EGTHA000202 / 2AGTHA010202 IPS Camera Light Board (H24 / H24G / H24S Working Head)

Số phần:

2EGTHA000202
2AGTHA010202 (số phụ tùng thay thế hoặc liên quan)

Tên sản phẩm:

IPS Camera Light Board / Đơn vị chiếu sáng

Nhóm:

Mô-đun chiếu sáng quang học cho hệ thống thị giác

Mô hình áp dụng:

FUJI NXT H24, H24G và H24S đầu làm việc

Tổng quan sản phẩm

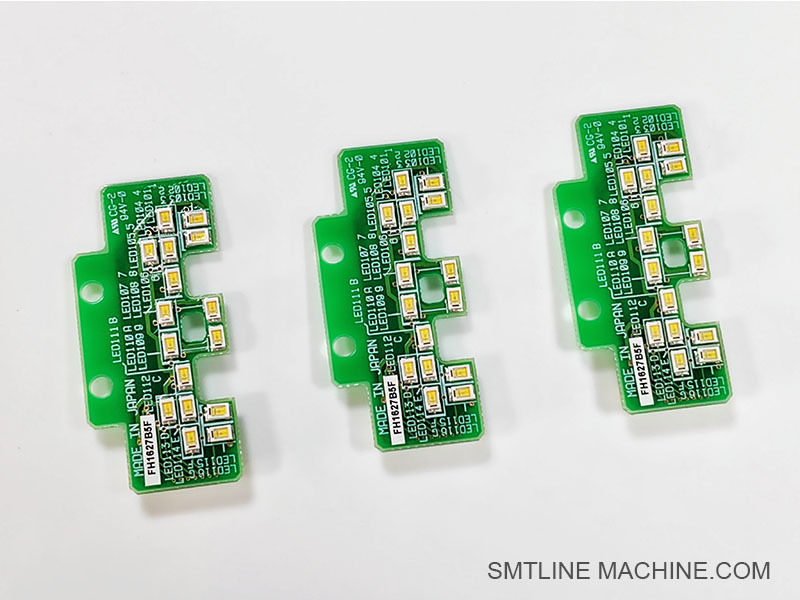

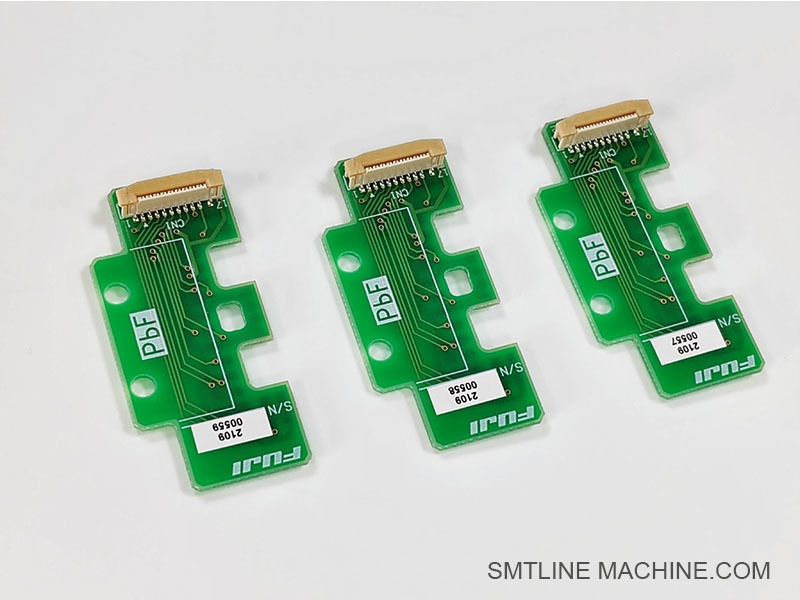

FUJI 2EGTHA000202 / 2AGTHA010202 là một bảng ánh sáng máy ảnh IPS (Hệ thống xử lý hình ảnh), được sử dụng trong các đầu đặt tốc độ cao H24, H24G và H24S. Nó cung cấp đồng bộ,ánh sáng được điều khiển cho hệ thống hình ảnh tích hợp (máy ảnh IPS) để đảm bảo nhận dạng chính xác các thành phần, sắp xếp, và kiểm tra chất lượng.

Các đặc điểm chính

Ánh sáng LED cường độ cao
Được thiết kế để loại bỏ bóng tối và tăng khả năng hiển thị các thành phần trong quá trình chụp ảnh.

Tối ưu hóa cho máy ảnh IPS
Được hiệu chỉnh để hoạt động với hệ thống máy ảnh tích hợp của đầu để có độ tương phản và độ phân giải tối ưu.

Gắn gọn và đầu tích hợp
Đặt trực tiếp bên trong đầu làm việc gần đơn vị nhìn để cung cấp ánh sáng nhất quán trong không gian kín.

Hỗ trợ quang học chính xác
Hỗ trợ xử lý hình ảnh tốc độ cao và chính xác cao trong các hoạt động SMT.

Các ứng dụng điển hình

Ánh sáng các thành phần dưới máy ảnh IPS trong thời gian:

Nhận dạng thành phần
Phát hiện định hướng
Kiểm tra sự hiện diện/không có
Được sử dụng trong tốc độ cao, kiểm tra trên máy bay trong hệ thống đặt NXT.

Thông số kỹ thuật (thường)

Ghi chú bảo trì và thay thế

Làm sạch bề mặt nhẹ nhàng bằng khăn lau chống tĩnh để tránh nhiễm trùng.
Không chạm trực tiếp vào đèn LED để tránh bị hư hỏng bởi ESD.
Nếu ánh sáng trở nên mờ hoặc không đồng đều, hãy thay bảng để duy trì chất lượng hình ảnh.
Tương thích chỉ với các loại đầu được chỉ định (dòng H24) ️ xác nhận số bộ phận trước khi đặt hàng.

Phụ kiện liên quan IPS Camera Light Board

Số bộ phận liên quan IPS Camera Light Board

Ghi chú:

Bảng ánh sáng không phải là một thiết bị hình ảnh độc lập, nó phải được sử dụng với máy ảnh IPS và PCB điều khiển tương ứng.
Luôn luôn xác minh mô hình đầu (H24, H24G, H24S) trước khi đặt hàng, vì thiết kế bảng ánh sáng có thể khác nhau một chút.
Nếu thay thế bảng, cũng kiểm tra kết nối cáp và tính tương thích phần mềm cứng với PCB của đầu.

Hướng dẫn câu hỏi thường gặp FUJI 2EGTHA000202 / 2AGTHA010202 IPS Camera Light Board

Ứng dụng cho: H24, H24G, H24S

1Phần này có chức năng gì?

Câu trả lời:
Bảng đèn máy ảnh IPS cung cấp ánh sáng LED đồng nhất cho máy ảnh xử lý hình ảnh nội bộ (IPS) của đầu làm việc.hình ảnh tương phản cao của các thành phần để kiểm tra dựa trên thị giác và sắp xếp trong các hoạt động chọn và đặt tốc độ cao.

2Tại sao ánh sáng này lại quan trọng?

Câu trả lời:
Bảng ánh sáng đảm bảo:

Nhận dạng thành phần chính xác
Khám phá xoay và sắp xếp chính xác
Cải thiện độ tương phản hình ảnh cho hệ thống hình ảnh IPS
Nếu không có ánh sáng thích hợp, những sai sót về thị lực hoặc không được sắp xếp đúng hướng có thể xảy ra.

3Những loại đầu tương thích là gì?

Câu trả lời:
Bảng đèn này tương thích với các đầu làm việc sau:

H24
H24G
H24S
Được sử dụng trên máy đặt FUJI NXT II / III.

4- Bảng đèn nằm ở đâu?

Câu trả lời:
Bảng ánh sáng được gắn bên trong gần ống kính máy ảnh IPS, bên trong đầu làm việc. Nó hướng về khu vực vòi phun để chiếu sáng các thành phần trong khi chụp hình ảnh.

5Những triệu chứng thất bại phổ biến là gì?

6Làm thế nào để duy trì tấm bảng này?

Câu trả lời:

Làm sạch bề mặt nhẹ nhàng bằng vải chống tĩnh
Tránh tiếp xúc trực tiếp với đèn LED hoặc mạch
Kiểm tra dây dẫn và đầu nối trong khi dịch vụ đầu
Thay thế nếu ánh sáng là rõ ràng yếu, nhấp nháy, hoặc thất bại

7- Bảng có thể được thay thế một cách độc lập?

Câu trả lời:
Vâng, nó là một thành phần mô-đun và có thể được thay thế riêng lẻ, mặc dù cần phải cẩn thận:

Điện tắt và xả ESD
Sử dụng các vít gắn đúng
Kết nối lại cáp với đầu điều khiển PCB
Kiểm tra sự sắp xếp và kiểm tra hiệu suất thị giác sau khi thay thế

8Những phần nào liên quan đến bảng này?

9Số bộ phận có thể thay thế được không?

Câu trả lời:
Vâng. 2EGTHA000202 và 2AGTHA010202 đề cập đến các phiên bản tương tự hoặc tương thích của bảng đèn IPS cho đầu dòng H24.

10Nó cần cài đặt firmware hay phần mềm?

Câu trả lời:
Không cần thay đổi phần mềm cho bản thân bảng ánh sáng, nhưng độ sáng và thời gian của nó có thể được cấu hình thông qua các cài đặt điều khiển tầm nhìn IPS trong giao diện hệ thống FUJI.
