FUJI 2MGKHH012400 H02H02F Đầu làm việc trục Z Vít phụ tùng SMT

FUJI2MGKHH012400 Vít trục Z đầu làm việc H02H02F
Công ty chúng tôi đã hoạt động được 11 năm và chắc chắn sẽ là lựa chọn tốt nhất của bạn với chất lượng đảm bảo và giao hàng nhanh chóng

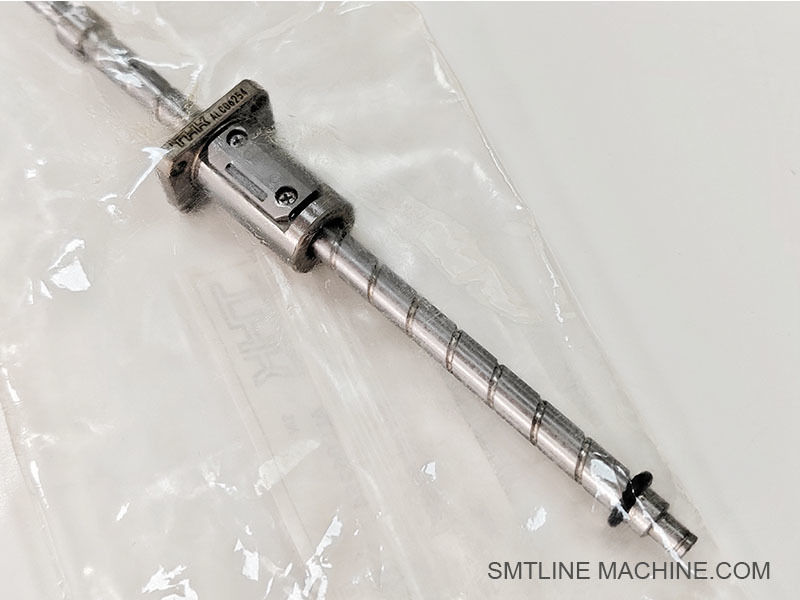

Giới thiệu sản phẩm – Vít trục Z FUJI 2MGKHH012400 (Đầu làm việc H02 / H02F)

Mã sản phẩm:

2MGKHH012400

Tên sản phẩm:

Vít me bi trục Z / Vít me truyền động

Danh mục:

Linh kiện truyền động cơ khí chính xác

Các mẫu máy áp dụng:

Đầu làm việc FUJI NXT H02 và H02F

Tổng quan sản phẩm

FUJI 2MGKHH012400 là vít trục Z có độ chính xác cao, còn được gọi là vít me bi hoặc vít me truyền động, được sử dụng trong đầu làm việc H02 và H02F của máy gắp đặt linh kiện SMT FUJI NXT. Đây là bộ phận cơ khí chính chịu trách nhiệm điều khiển chuyển động lên xuống (trục Z) của trục vòi phun.

Linh kiện này chuyển đổi chuyển động quay từ động cơ trục Z thành chuyển động thẳng đứng, cho phép điều khiển độ cao gắp linh kiện và lực đặt chính xác.

Các tính năng chính

Vít me bi được gia công chính xác
Cung cấp độ chính xác và khả năng lặp lại cao trong việc định vị theo chiều dọc.

Chuyển động êm ái và ma sát thấp
Đảm bảo chuyển động tốc độ cao, không rung cho bộ phận vòi phun trục Z.

Bền và chống mài mòn
Được làm từ thép hợp kim chịu lực cao, đã qua xử lý nhiệt để có tuổi thọ cao trong quá trình vận hành liên tục.

Hỗ trợ chu kỳ trục Z tốc độ cao
Được thiết kế để xử lý các yêu cầu chuyển động lên/xuống nhanh của đầu H02/H02F.

Thông số kỹ thuật (Điển hình)

Chức năng trong hệ thống

Hoạt động kết hợp với:

Động cơ trục Z
Thanh ray dẫn hướng tuyến tính
Giá đỡ / trục vòi phun
Bộ mã hóa hoặc cảm biến để phản hồi vị trí Z

Điều khiển hành trình thẳng đứng của vòi phun để gắp linh kiện từ bộ nạp và đặt chúng lên PCB với áp suất được kiểm soát.

Các triệu chứng lỗi điển hình

Bất thường trong hành trình vòi phun
Sai lệch theo chiều dọc trong quá trình đặt
Tiếng ồn cơ học trong quá trình di chuyển trục Z
Độ cao hoặc lực đặt không chính xác
Mã báo động liên quan đến phản hồi trục Z

Lưu ý bảo trì

Làm sạch và bôi trơn lại vít thường xuyên bằng mỡ được FUJI phê duyệt (ví dụ: AA6PT00)
Kiểm tra độ rơ, mòn hoặc sai lệch trong quá trình bảo dưỡng đầu
Luôn thay thế bằng các bộ phận chính hãng của FUJI để có độ vừa vặn và hiệu suất tốt nhất

Phụ kiện liên quan – Vít trục Z FUJI 2MGKHH012400

Mã số bộ phận liên quan – Vít trục Z FUJI 2MGKHH012400

Ghi chú:

Khi thay thế vít trục Z, bạn nên kiểm tra hoặc thay thế các bộ phận lân cận như vòng bi, khớp nối và khối dẫn hướng.
Chỉ sử dụng các bộ phận chính hãng của FUJI để đảm bảo độ chính xác và độ tin cậy.
Thường xuyên bôi mỡ do FUJI chỉ định để duy trì hiệu suất và giảm hao mòn.
Sai lệch hoặc bôi trơn không đúng cách có thể dẫn đến độ rơ của vít, rung hoặc lỗi định vị trục Z.

Hướng dẫn Câu hỏi thường gặp – Vít trục Z FUJI 2MGKHH012400 (Đầu làm việc H02 / H02F)

1. Chức năng của vít trục Z FUJI 2MGKHH012400 là gì?

Trả lời:
Bộ phận này là vít me bi chính xác, chuyển đổi chuyển động quay từ động cơ trục Z thành chuyển động thẳng đứng của giá đỡ vòi phun. Nó cho phép đầu làm việc di chuyển các linh kiện lên và xuống trong quá trình gắp và đặt.

2. Đầu làm việc nào sử dụng vít này?

Trả lời:
Vít được thiết kế cho:

Đầu làm việc H02
Đầu làm việc H02F
Cả hai đều là một phần của dòng máy FUJI NXT SMT.

3. Vít trục Z hoạt động với những bộ phận nào?

4. Dấu hiệu hao mòn hoặc hỏng hóc của vít là gì?

Vòi phun không di chuyển lên/xuống đúng cách
Chuyển động trục Z không đều hoặc ồn ào
Lỗi độ cao linh kiện hoặc lỗi gắp
Giảm độ chính xác khi đặt
Báo động liên quan đến trục trên máy

5. Làm thế nào để tôi bảo trì hoặc kiểm tra vít?

Làm sạch vít khỏi bụi và mảnh vụn thường xuyên
Bôi trơn bằng mỡ do FUJI khuyến nghị (ví dụ: AA6PT00)
Kiểm tra các dấu hiệu hao mòn, độ rơ hoặc chơi
Thay thế nếu chuyển động trở nên không đều, ồn ào hoặc bị trễ

6. Vít có thể được thay thế độc lập không?

Trả lời:
Có. Nó có thể được thay thế trong quá trình bảo dưỡng đầu. Tuy nhiên, phải cẩn thận để:

Căn chỉnh vít và dẫn hướng đúng cách
Thay thế vòng bi hoặc phớt liên quan nếu bị mòn
Đảm bảo căn chỉnh khớp nối và động cơ là chính xác
Hiệu chỉnh lại trục Z sau khi lắp đặt

7. Tổng quan kỹ thuật

8. Mã số bộ phận liên quan

9. Tôi có cần hiệu chỉnh lại sau khi thay thế không?

Trả lời:
Có. Sau khi lắp đặt vít trục Z mới, điều cần thiết là phải hiệu chỉnh lại phạm vi hành trình trục Z và xác minh độ chính xác của độ cao đặt bằng các tiện ích căn chỉnh hoặc kiểm tra đầu của máy.

10. Tôi có thể nhận được hỗ trợ hoặc thay thế ở đâu?

Trả lời:

Thông qua các nhà phân phối chính thức của FUJI SMT
Hoặc các nhà cung cấp dịch vụ SMT được chứng nhận
Đảm bảo bạn chỉ định chính xác kiểu đầu (H02 hoặc H02F) và mã số bộ phận gốc (2MGKHH012400) khi đặt hàng.
