FUJI 2MGKHH014000 XB03123 H02 H02F-đầu van điện từ chân không Linh kiện SMT

Fuji 2MGKHHH014000 XB03123 H02 H02F Van điện từ chân không đầu
Công ty chúng tôi đã hoạt động được 11 năm và chắc chắn sẽ là lựa chọn tốt nhất của bạn với chất lượng được đảm bảo và giao hàng nhanh chóng

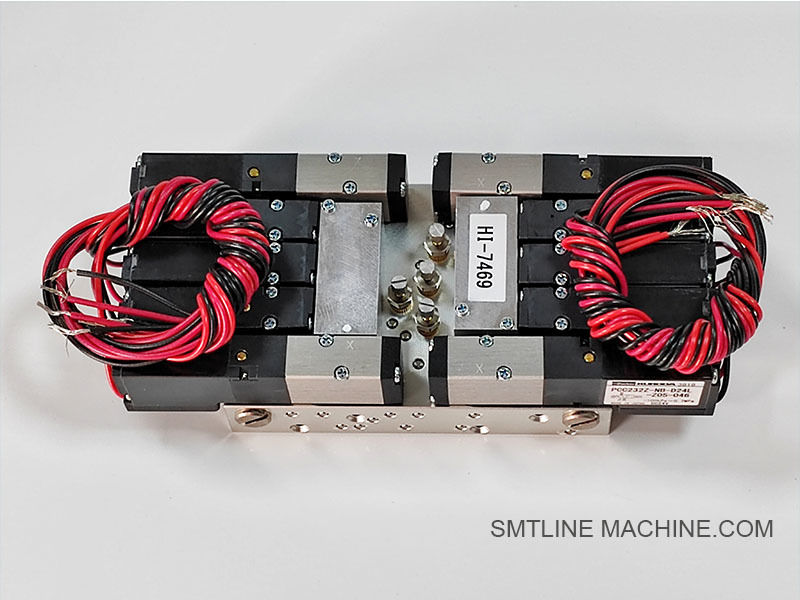

Giới thiệu sản phẩm - Fuji 2MGKHHH014000 / XB03123 Van điện từ chân không (đầu H02 / H02F)

Số phần:

2mgkhh014000
XB03123 (Mã phần thay thế hoặc được liên kết)

Tên sản phẩm:

Van điện từ chân không - cho đầu làm việc H02 / H02F

Loại:

Thành phần điều khiển khí nén / hệ thống chân không

Các mô hình áp dụng:

Fuji NXT H02 và H02F đầu làm việc

Tổng quan về sản phẩm

Fuji 2MGKHHH014000 (XB03123) là một van điện từ chân không chính xác được sử dụng trong các đầu làm việc H02 và H02F của các máy gắn bề mặt Fuji NXT Series. Van này điều khiển luồng chân không bật/tắt đến vòi hút trong các hoạt động chọn và tại chỗ. Nó đóng một vai trò quan trọng trong việc đảm bảo nhận thành phần chính xác, giữ an toàn và phát hành kịp thời.

Các tính năng chính

Phản ứng tốc độ cao
Cho phép chuyển đổi chân không nhanh chóng cho vị trí thành phần tốc độ cao.

Kiểm soát chân không ổn định
Duy trì kiểm soát chính xác thời gian hút và áp suất luồng không khí.

Thiết kế nhỏ gọn và bền
Được thiết kế để tích hợp chặt chẽ vào mô -đun đầu trong khi chịu được chu kỳ liên tục.

Hoạt động đáng tin cậy
Hỗ trợ hàng ngàn hoạt động mỗi phút theo chu kỳ nhiệm vụ máy Fuji NXT.

Ứng dụng

Kiểm soát luồng chân không đến bộ phận vòi phun trong đầu H02 và H02F.
Đảm bảo thời gian nhận và phát hành chính xác trong quá trình đặt SMT tốc độ cao.
Được tích hợp vào mạch khí nén bên trong của đầu làm việc.

Thông số kỹ thuật (điển hình)

Loại: Van điện từ thường đóng
Điện áp vận hành: 24V DC (điển hình cho các hệ thống điều khiển Fuji)
Thời gian trả lời: <20 ms
Cổng: 2 hoặc 3 tùy thuộc vào cấu hình mạch
Gắn kết: gắn trực tiếp vào cơ sở khí nén đầu H02/H02F
Vật liệu: Thân kim loại có dấu ấn độ bền cao
Kiểm soát: Được kích hoạt thông qua logic hệ thống chân không của máy (thông qua đầu PCB)

Ghi chú cài đặt

Sử dụng với các đầu Fuji chính hãng để đảm bảo sự phù hợp cơ học và tính toàn vẹn của con dấu chân không.
Đảm bảo ống chân không được kết nối đúng cách và không bị rò rỉ.
Định hướng van và căn chỉnh miếng đệm là rất quan trọng để ngăn chặn các vấn đề hiệu suất.

Các phần liên quan điển hình

Các phụ kiện liên quan - Fuji 2MGKHHH014000 / XB03123 Van điện từ chân không

Số phần liên quan - Fuji 2MGKHHH014000 / XB03123 Van điện từ chân không

Ghi chú:

Sử dụng các bộ phận Fuji chính hãng để duy trì tính toàn vẹn chân không và hiệu suất của máy.
Thay thế và kiểm tra ống được khuyến nghị trong quá trình bảo trì van.
Kết nối điện phải được kiểm tra hao mòn hoặc ăn mòn để tránh sự cố của van.

Hướng dẫn Câu hỏi thường gặp - Fuji 2MGKHH014000 / XB03123 H02 / H02F Van điện từ chân không

1. Van điện từ này làm gì?

Trả lời:
Fuji 2MGKHHH014000 (còn được gọi là XB03123) là một van điện từ chân không kiểm soát việc chuyển đổi/tắt hút chân không vào vòi phun trong đầu làm việc H02 và H02F. Nó cho phép đầu để nhận và giải phóng các thành phần với thời gian chính xác trong các hoạt động SMT.

2. Van này được cài đặt ở đâu?

Trả lời:
Nó được gắn bên trong đầu làm việc H02 hoặc H02F, thường là trên khối khí nén hoặc gần bộ phận vòi phun và được kết nối thông qua ống đến nguồn chân không và đường dẫn vòi phun.

3. Những cái đầu làm việc nào tương thích?

Trả lời:

Đầu làm việc H02
Đầu làm việc H02F
Cả hai được sử dụng trong các nền tảng Fuji NXT I / II / III.

4. Điều gì xảy ra nếu van bị hỏng?

Trả lời:
Thất bại có thể dẫn đến:

Không có khả năng chọn các thành phần
Các thành phần giảm sớm
Báo động chân không hoặc mã lỗi nhận xe bán tải
Mức chân không không ổn định hoặc giảm áp lực trong quá trình hoạt động

5. Làm thế nào tôi có thể biết nếu van bị lỗi?

Trả lời:

Thực hiện kiểm tra chân không và lắng nghe rò rỉ âm thanh
Sử dụng phần mềm chẩn đoán để theo dõi thời gian đáp ứng chân không
Hoán đổi với một van tốt hơn để xác minh lỗi
Kiểm tra các dấu hiệu tắc nghẽn nội bộ, lỗi cuộn hoặc độ trễ phản hồi

6. Tổng quan về kỹ thuật

7. Những phần nào được liên kết với van này?

8. Làm thế nào để thay thế van?

Trả lời:

1. Máy tắt điện và ngắt kết nối cung cấp không khí.
2. Tháo đầu làm việc và truy cập vào giá treo van.
3. Ngắt kết nối ống chân không và đầu nối điện.
4. Tháo và thay thế van.
5. Cài đặt lại ống và hiệu chỉnh lại mức độ chân không nếu cần.

9. Mẹo bảo trì

Thay đổi van trong quá trình xây dựng lại đầu theo lịch trình
Làm sạch khu vực xung quanh để tránh các mảnh vụn đi vào cổng van
Kiểm tra sự lão hóa hoặc rò rỉ ống chân không
Kiểm tra điện trở cuộn điện trong khi chẩn đoán

10. Van này được bán riêng lẻ hay trong bộ dụng cụ?

Trả lời:

Thường được bán riêng lẻ
Có thể được bao gồm trong bộ dụng cụ khí nén đầu H02/H02F
