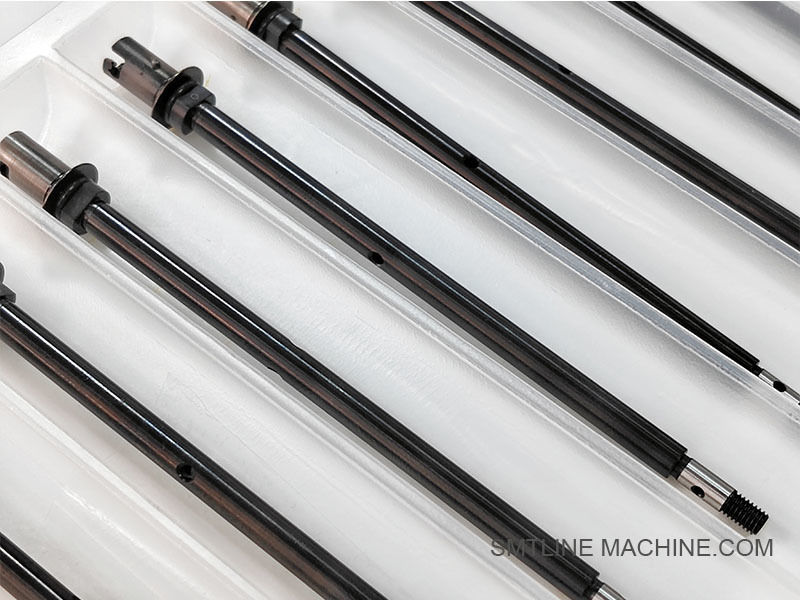

FUJI AA30A05 H12S đầu làm việc hút vòi ống SMT phụ tùng

FUJIAA30A05 H12S cần hút đầu làm việc
Công ty chúng tôi đã hoạt động được 11 năm và chắc chắn sẽ là lựa chọn tốt nhất của bạn với chất lượng đảm bảo và giao hàng nhanh chóng

Giới thiệu sản phẩm – FUJI AA30A05 H12S Cần hút đầu làm việc

Mã sản phẩm: AA30A05

Tên sản phẩm: Cần hút

Danh mục: Linh kiện lắp ráp vòi phun / Cơ chế chân không

Được sử dụng trong: Đầu làm việc FUJI NXT H12S

Tổng quan sản phẩm

Cần hút FUJI AA30A05 là một bộ phận cơ khí cốt lõi được sử dụng trong đầu làm việc H12S của máy gắp và đặt FUJI NXT. Nó tạo thành một phần của cụm vòi hút, bộ phận này gắp các linh kiện bằng áp suất chân không và đặt chúng chính xác lên bảng mạch in (PCB) trong quá trình SMT.

Các tính năng chính

Được gia công chính xác
Được thiết kế theo dung sai gốc của Fuji để chuyển động và căn chỉnh trơn tru, chính xác trong đầu làm việc.

Thiết kế sẵn sàng cho chân không
Cho phép truyền linh kiện hút ổn định bằng cách tạo một đường kín giữa đầu vòi phun và nguồn chân không.

Độ bền cao
Được sản xuất từ các vật liệu chắc chắn như thép không gỉ hoặc thép hợp kim để chống mài mòn do chuyển động dọc lặp đi lặp lại và lực chân không.

Được thiết kế cho đầu H12S
Hoàn toàn tương thích với kiểu máy H12S trong dòng NXT, đảm bảo phù hợp trực tiếp và tính toàn vẹn về chức năng.

Dễ bảo trì
Hỗ trợ thay thế không cần dụng cụ hoặc ít tốn sức trong quá trình bảo dưỡng đầu làm việc định kỳ.

Ứng dụng

Thành phần cốt lõi của cơ chế vòi hút trong đầu làm việc FUJI NXT H12S.
Cho phép gắp các linh kiện điện tử từ bộ nạp bằng chân không.
Hoạt động kết hợp với đầu vòi phun, lò xo, giá đỡ và đường chân không.

Các bộ phận liên quan

Thông số kỹ thuật (Điển hình)

Vật liệu: Thép không gỉ cứng hoặc hợp kim cường độ cao đã qua xử lý
Dung sai: ±0,01 mm (độ chính xác cao)
Chiều dài & Đường kính: Cụ thể cho thiết kế vòi phun H12S
Bề mặt hoàn thiện: Mịn, chống mài mòn, tương thích với chân không

Ghi chú đặt hàng

Có sẵn riêng lẻ hoặc trong một bộ lắp ráp cần vòi phun hoàn chỉnh
Xác nhận khả năng tương thích với đầu làm việc H12S trước khi mua
OEM được khuyến nghị để có hiệu suất và độ bền trong dây chuyền SMT tốc độ cao

Phụ kiện liên quan – Cần hút FUJI AA30A05 (dành cho H12S)

Ghi chú:

Các phụ kiện này được thiết kế đặc biệt cho đầu làm việc FUJI NXT H12S.
Không trao đổi với các bộ phận từ H12HS, H08M hoặc các loại đầu làm việc khác.
Khuyến nghị kiểm tra và thay thế lò xo, ống lót và đầu phun thường xuyên để duy trì hiệu suất và giảm lỗi đặt.

Mã bộ phận liên quan – Cần hút FUJI AA30A05 (H12S)

Ghi chú:

Tất cả các bộ phận được thiết kế cho đầu làm việc FUJI NXT H12S.
Khả năng tương thích của bộ phận có thể thay đổi một chút dựa trên bản sửa đổi đầu hoặc dòng máy (NXT I, II, III).
Sử dụng số bộ phận FUJI gốc để đảm bảo phù hợp và độ tin cậy.

Hướng dẫn FAQ – Cần hút đầu làm việc FUJI AA30A05 H12S

1. Chức năng của cần hút FUJI AA30A05 là gì?

Trả lời:
AA30A05 là một bộ phận cơ khí cốt lõi của đầu làm việc H12S trong máy Fuji NXT. Nó kết nối vòi hút với hệ thống chân không bên trong và di chuyển theo chiều dọc để cho phép các hoạt động gắp và đặt chính xác, tốc độ cao.

2. Nó được sử dụng với những đầu Fuji nào?

Trả lời:

Được thiết kế đặc biệt cho đầu làm việc FUJI NXT H12S.
Không tương thích với các đầu khác như H12HS hoặc H08M trừ khi có quy định khác.

3. Nó được làm bằng gì và tại sao điều đó lại quan trọng?

Trả lời:

Được làm bằng thép không gỉ cứng hoặc hợp kim chính xác.
Điều này mang lại độ bền, tính toàn vẹn chân không và chuyển động trơn tru trong các chu kỳ lặp đi lặp lại.

4. Cần vòi phun được bảo trì hoặc thay thế như thế nào?

Trả lời:

Làm sạch thường xuyên để loại bỏ bụi và mảnh vụn có thể chặn luồng chân không.
Kiểm tra xem có bị uốn cong, mòn hoặc hư hỏng bề mặt không.
Thay thế trong quá trình bảo dưỡng đầu nếu hiệu suất giảm hoặc các vấn đề về căn chỉnh xuất hiện.

5. Những triệu chứng nào cho thấy cần phải thay thế?

Trả lời:

Lỗi gắp linh kiện hoặc sai lệch.
Giảm lực hút chân không tại vòi phun.
Cần vòi phun bị kẹt, kẹt hoặc lung lay.
Hư hỏng vật lý cho cần hoặc giá đỡ đầu.

6. Những thành phần nào khác hoạt động với cần vòi phun này?

7. AA30A05 được bán riêng lẻ hay theo bộ?

Trả lời:

Nó thường được bán riêng lẻ.
Một số nhà cung cấp có thể cung cấp nó như một phần của bộ sửa chữa hoặc xây dựng lại cần vòi phun, bao gồm lò xo, giá đỡ và đầu phun.

8. Các thông số kỹ thuật về kích thước hoặc kỹ thuật là gì?

Trả lời:

Vật liệu: Thép không gỉ hoặc hợp kim tráng
Chuyển động: Tuyến tính, trục Z lên / xuống được điều khiển bằng lò xo và tác động khí nén hoặc cơ giới
Dung sai phù hợp: Độ chính xác cao, ±0,01 mm điển hình
Bề mặt hoàn thiện: Đánh bóng để có khả năng chống thấp và truyền chân không kín khí

9. Tôi có thể mua AA30A05 và các bộ phận liên quan ở đâu?

Trả lời:

Nhà phân phối FUJI được ủy quyền
Các nhà cung cấp linh kiện SMT như SMTBOX, EAH Industrial và những người khác
Luôn xác nhận khả năng tương thích với kiểu đầu làm việc H12S

10. Có thể sử dụng các bộ phận không phải OEM (thị trường thứ cấp) không?

Trả lời:

Có thể, nhưng các bộ phận OEM được khuyến nghị mạnh mẽ.
Các thanh hậu mãi có thể không đáp ứng các tiêu chuẩn chính xác của Fuji và có thể gây ra các vấn đề về căn chỉnh hoặc chân không.
