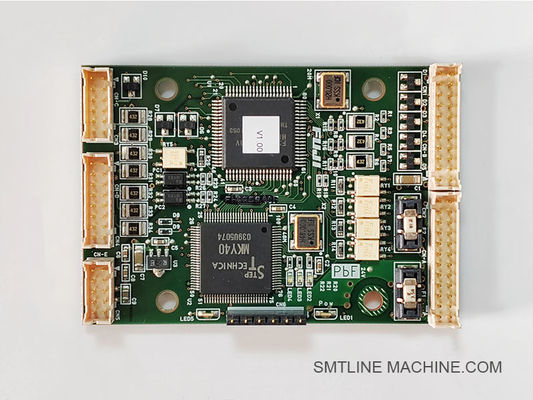

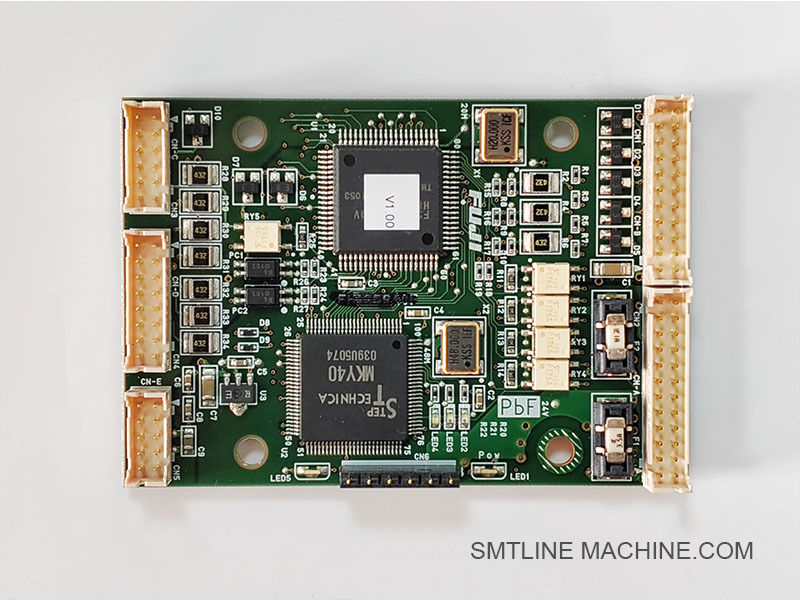

FUJI H04S XK04860 H04SF Working Head Motherboard SMT Phụ tùng

FUJIH04S XK04860 H04SF làm việc đầu lợn mẹd
Công ty chúng tôi đã hoạt động trong 11 năm và chắc chắn sẽ là sự lựa chọn tốt nhất của bạn với chất lượng đảm bảo và giao hàng nhanh chóng



Mẫu máy chủ đầu máy hoạt động

Số phần: XK04860
Mô hình: Đầu làm việc H04SF
Tên thành phần: Workhead Motherboard
Nhóm: Điện tử / Bảng điều khiển
Thiết bị áp dụng: Fuji NXT / NXT II Máy với đầu H04SF

Mô tả:

Bảng chủ XK04860 là bảng điều khiển chính được sử dụng trong đầu làm việc Fuji H04SF, một mô hình đầu chính xác cao, nhỏ gọn được thiết kế để lắp đặt các thành phần điện tử nhỏ ở tốc độ cao.

Bảng chủ này phục vụ như là trung tâm xử lý và đường dẫn tín hiệu trung tâm cho đầu làm việc, quản lý tất cả các hoạt động thiết yếu như chuyển động vòi phun, hệ thống hình ảnh truyền thông, cảm biến chân không,và điều khiển động cơNó đảm bảo sự phối hợp chính xác giữa các hệ thống con cơ học và điện tử trong đầu.

Đặc điểm chính:

Được thiết kế để sử dụng trong đầu làm việc H04SF
Điều khiển chức năng đầu: kích hoạt vòi phun, phát hiện chân không, điều khiển trục Z/R
Giao diện với hệ thống điều khiển máy và đơn vị xử lý hình ảnh
Định dạng nhỏ gọn và tối ưu cho xử lý tín hiệu tốc độ cao
Các kết nối tích hợp cho các cảm biến, điện điện và bộ mã hóa

Ứng dụng điển hình:

Hoạt động chọn và đặt SMT trong dây chuyền sản xuất tốc độ cao
Đặt thành phần bằng cách sử dụng đầu H04SF trên nền tảng NXT và NXT II
Điều phối thời gian thực các nhiệm vụ cơ khí và dựa trên thị giác

Điểm nổi bật kỹ thuật:

PCB tốc độ cao với thiết kế đa lớp
Giao diện được bảo vệ ESD cho đầu vào cảm biến
Định dạng các thành phần hỗn hợp gắn trên bề mặt và qua lỗ
Các mạch bảo vệ nhiệt tích hợp và điều hòa tín hiệu

Hoàn hợp:

Hoàn toàn tương thích với Fuji máy NXT / NXT II sử dụng đầu làm việc H04SF
Hoạt động với các thành phần liên quan như camera, van điện và cảm biến chân không

Các thành phần liên quan XK04860 H04SF Work Head Motherboard

Các thành phần này hỗ trợ các chức năng điện cơ và quang học của đầu làm việc H04SF và đảm bảo xử lý thành phần chính xác trong máy Fuji NXT / NXT II.

Số bộ phận liên quan XK04860 H04SF Work Head Motherboard

Hướng dẫn câu hỏi thường gặp FUJIH04S XK04860 H04SF Working Head Motherboard

Số phần: XK04860
Tên thành phần: H04SF Working Head Motherboard
Mô hình áp dụng: Fuji NXT / NXT II Máy (với đầu H04SF)
Nhóm: PCB điều khiển / Điện tử

1XK04860 motherboard có chức năng gì?

XK04860 là bảng điều khiển chính bên trong đầu làm việc H04SF. Nó quản lý tất cả các chức năng đầu bên trong, bao gồm:

Khởi động vòi
Điều khiển động cơ theo trục Z và trục R
Thiết bị cảm biến chân không
Giao tiếp với bộ điều khiển chính và hệ thống hình ảnh của máy

2Phần này tương thích với cái đầu nào?

Được thiết kế đặc biệt cho đầu làm việc H04SF
Tương thích với các nền tảng Fuji NXT và NXT II sử dụng đầu H04SF

3. Những dấu hiệu của lỗi motherboard là gì?

Trục trặc chuyển động vòi
Mất cảm biến chân không
Lỗi liên lạc máy ảnh hoặc cảm biến
Đầu không được máy nhận ra
Mã báo động đầu hoặc lỗi khởi tạo đầu

4. Làm thế nào để chẩn đoán bo mạch chủ?

Sử dụng Fuji máy chẩn đoán để kiểm tra giao tiếp đầu
Kiểm tra thiệt hại có thể nhìn thấy (dấu bỏng, kết nối bị hỏng)
Kiểm tra điện áp và tín hiệu bằng máy đo đa số hoặc máy dao động (bằng kỹ thuật viên có trình độ)
Chuyển đổi với một bảng tốt (nếu có) để xác minh

5- Có thể thay motherboard riêng lẻ không?

Có, nó có thể được thay thế một cách riêng biệt từ bộ phận đầu đầy đủ, nhưng:

Bảo vệ tĩnh (ESD) là điều cần thiết
Phần mềm cố định / cấu hình có thể yêu cầu khớp hoặc cập nhật
Việc điều chỉnh lại hoặc hiệu chuẩn lại có thể cần thiết sau khi lắp đặt

6Những công cụ và biện pháp phòng ngừa nào là cần thiết?

Công cụ an toàn ESD và dây đai nối đất
Máy điều khiển mô-men xoắn hoặc máy kéo vít cho các ốc vít bên trong
Không gian làm việc sạch, không có tĩnh
Kết nối lại dây cáp cẩn thận bằng cách sử dụng dây chuyền ban đầu

7. Các thành phần liên quan để kiểm tra hoặc thay thế với bo mạch chủ

8Hướng dẫn lưu trữ và xử lý

Bảo quản trong bao bì chống tĩnh
Tránh uốn cong hoặc sốc cơ học
Không chạm vào các thành phần hoặc chân kết nối bằng tay không
