Van FUJIH11352 V12 van điện từ đầu làm việc
Công ty chúng tôi đã hoạt động được 11 năm và chắc chắn sẽ là sự lựa chọn tốt nhất của bạn với chất lượng đảm bảo và giao hàng nhanh chóng
Giới thiệu sản phẩm

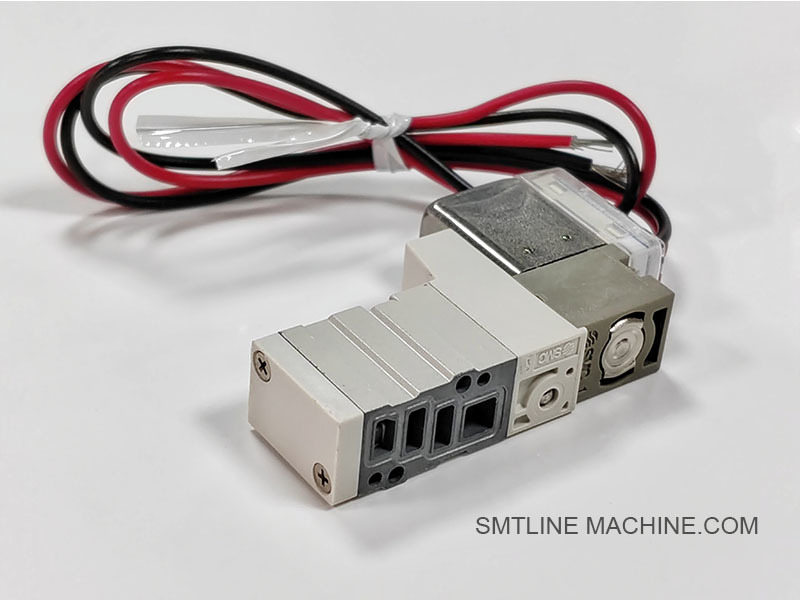

Van điện từ đầu làm việc FUJI H11352 – V12
Tổng quan
FUJI H11352 là van điện từ khí nén được thiết kế đặc biệt cho đầu làm việc V12 được sử dụng trong các nền tảng công nghệ gắn bề mặt (SMT) FUJI NXT và NXT II/III. Nó đóng một vai trò quan trọng trong việc kiểm soát luồng khí nén điều khiển các chức năng đầu khác nhau như gắp, nhả và di chuyển trục Z của vòi phun.
Van nhỏ gọn và có độ phản hồi cao này được tích hợp bên trong cụm đầu V12, góp phần vào các hoạt động đặt linh kiện tốc độ cao và chính xác.
Các tính năng chính
Thời gian phản hồi nhanh
Hỗ trợ các chu kỳ truyền động nhanh chóng cần thiết cho các quy trình đặt SMT tốc độ cao.
Thiết kế nhỏ gọn & nhẹ
Được thiết kế để phù hợp với cấu trúc hạn chế của đầu làm việc V12 mà không làm tăng trọng lượng đáng kể.
Kiểm soát luồng khí
Điều khiển khí nén để kích hoạt các bộ truyền động để điều khiển hút vòi phun, chuyển động đầu hoặc công tắc khí bên trong.
Khả năng tương thích cụ thể với đầu
Được thiết kế dành riêng để sử dụng trong các đầu đặt FUJI V12.
Tuổi thọ và độ tin cậy cao
Được chế tạo để hoạt động liên tục trong môi trường khắc nghiệt với hàng triệu chu kỳ hoạt động.
Thông số kỹ thuật
Thông số | Mô tả |
Mã sản phẩm | H11352 |
Tên linh kiện | Van điện từ đầu làm việc V12 |
Chức năng | Điều khiển khí nén (công tắc khí) |
Gắn | Bên trong đầu V12 (mô-đun bên trong) |
Cung cấp khí | Khí nén sạch, khô (đã điều chỉnh) |
Loại hoạt động | Van điều khiển tín hiệu điện |
Đầu tương thích | FUJI NXT / NXT II / NXT III – Đầu làm việc V12 |
Ứng dụng
Kiểm soát BẬT/TẮT hút vòi phun
Truyền động trục Z hoặc xi lanh mini bên trong
Một phần của hệ thống chuyển động bằng khí bên trong đầu
Đảm bảo gắp, đặt và nhả linh kiện chính xác
Mẹo bảo trì & xử lý
Đảm bảo cung cấp khí sạch, không ẩm để tránh tắc nghẽn hoặc ăn mòn.
Kiểm tra các dấu hiệu bị kẹt, tiếng ồn hoặc truyền động chậm.
Thay thế trong quá trình bảo trì đầu phòng ngừa nếu độ nhạy giảm.
Luôn tuân theo các giao thức xử lý ESD và phòng sạch của FUJI trong quá trình thay thế.
Các linh kiện liên quan
Tên linh kiện | Mô tả |
Cụm đầu làm việc V12 | Đầu chính chứa van điện từ |
Đầu nối cáp van / Dây nịt | Kết nối điện với bảng điều khiển máy |
Ống khí nén / Đường dẫn khí | Cung cấp khí nén cho van |
Xi lanh mini hoặc Bộ truyền động khí | Thiết bị đầu ra được kích hoạt bởi van |
Bộ phận điều khiển PCB đầu | Gửi tín hiệu điều khiển van điện từ |
Tấm gắn van hoặc Vỏ | Cố định van bên trong cấu trúc đầu |
Phụ kiện liên quan cho Van điện từ FUJI H11352 V12
Tên phụ kiện (EN) | Mô tả |
Ống dẫn khí bên trong đầu V12 | Cung cấp và lấy khí nén từ van điện từ. Thường được làm bằng polyurethane dẻo. |
Dây cáp van điện từ / Đầu nối | Bộ dây điện kết nối van với PCB điều khiển đầu để truyền tín hiệu. |
Xi lanh khí nén mini / Bộ truyền động | Linh kiện được điều khiển bởi van; được sử dụng cho chuyển động lên/xuống của vòi phun hoặc chuyển đổi bên trong. |
Đầu nối khí / Đầu nối đẩy vào | Kết nối ống khí với van điện từ một cách an toàn và cho phép thay thế nhanh chóng. |
Vít hoặc Giá đỡ gắn van | Vật cố định hoặc đế kim loại cố định van bên trong cụm đầu V12. |
PCB điều khiển đầu V12 (Bảng điều khiển) | Gửi tín hiệu điều khiển đến van điện từ và theo dõi phản hồi. |
Bộ lọc khí nội tuyến (Loại thu nhỏ) | Ngăn không cho mảnh vụn hoặc dầu tiếp xúc với van để kéo dài tuổi thọ. |
Trục vòi phun hoặc Bộ phận gắp | Bộ phận được truyền động cơ học có chuyển động được kích hoạt bởi van khí. |
Bộ giảm thanh xả / Bộ giảm thanh khí | Giảm tiếng ồn xả và ngăn dòng chảy ngược của hạt vào cửa xả van. |
Bộ dụng cụ lắp đặt an toàn ESD | Để tháo rời, lắp đặt an toàn và bảo vệ ESD trong quá trình bảo dưỡng van điện từ. |
Các bộ phận này hoạt động cùng nhau để đảm bảo kiểm soát không khí chính xác, truyền động nhanh chóng và độ ổn định lâu dài của các chức năng khí nén của đầu làm việc V12.
Mã bộ phận liên quan cho Van điện từ FUJI H11352 V12
Tên linh kiện (EN) | Mã bộ phận FUJI (Ví dụ) | Mô tả |
Van điện từ | H11352 | Van điện từ chính được sử dụng bên trong đầu V12 |
Dây cáp van điện từ | XH02919 (ví dụ) | Kết nối van với PCB điều khiển đầu |
Ống khí nén (PU 4mm/3mm) | XH00715 (ví dụ) | Ống mềm cung cấp khí cho van |
Đầu nối khí nhanh (Thẳng/Khuỷu) | XG54120 (ví dụ) | Kết nối ống khí với các cổng điện từ |
Xi lanh mini để di chuyển vòi phun | H11603 (ví dụ) | Được điều khiển bởi van điện từ để truyền động vòi phun |
PCB trình điều khiển đầu V12 (Bảng điều khiển) | AA1C2D00 (ví dụ) | Gửi tín hiệu để điều khiển các chức năng điện từ |
Bộ vít hoặc giá đỡ gắn | XA90745 (ví dụ) | Cố định van điện từ bên trong đầu |
Bộ lọc khí thu nhỏ nội tuyến | XG60052 (ví dụ) | Loại bỏ tạp chất khỏi đường dẫn khí trước van |
Bộ giảm thanh xả (Loại ren M5) | XG61800 (ví dụ) | Giảm tiếng ồn trên cửa xả van điện từ |
Trục gắp (Đế bộ phận vòi phun) | AA4PA00 (ví dụ) | Tương tác cơ học với chuyển động được kích hoạt bằng van |
Lưu ý: Các mã bộ phận được đánh dấu bằng (ví dụ) thường được sử dụng trong các cụm đầu FUJI V12 nhưng có thể khác nhau tùy thuộc vào phiên bản kiểu máy hoặc khu vực. Luôn kiểm tra chéo với danh mục bộ phận chính thức của FUJI hoặc nhà cung cấp thiết bị của bạn.
Hướng dẫn Câu hỏi thường gặp – Van điện từ đầu làm việc FUJI H11352 V12
1. FUJI H11352 là gì?
Trả lời:
FUJI H11352 là van điện từ khí nén được lắp đặt bên trong đầu làm việc V12 của máy đặt FUJI NXT/NXT II/NXT III. Nó điều khiển luồng khí nén đến các bộ truyền động bên trong khác nhau trong đầu, cho phép kiểm soát chính xác các chuyển động của vòi phun như hút, nhả và chuyển động trục Z.
2. Van điện từ này làm gì?
Trả lời:
Nó chuyển đổi điện khí/tắt để điều khiển các chức năng khí nén bên trong đầu V12, chẳng hạn như:
Điều khiển chân không vòi phun (hút/nhả)
Truyền động trục Z (chuyển động lên/xuống của trục vòi phun)
Chuyển động xi lanh bên trong để định vị hoặc chuyển đổi cơ học
Tốc độ chuyển đổi nhanh của nó đảm bảo việc đặt tốc độ cao đáng tin cậy và có thể lặp lại.
3. Nó nằm ở đâu?
Trả lời:
Van H11352 được gắn bên trong cụm đầu V12, thường gần khối điều khiển khí nén. Nó kết nối với cả cáp tín hiệu điện và ống cung cấp khí.
4. Các triệu chứng của van H11352 bị lỗi là gì?
Trả lời:
Vòi phun không thể gắp hoặc nhả các linh kiện
Âm thanh rò rỉ khí từ bên trong đầu
Chuyển động vòi phun chậm hoặc không có trên trục Z
Thông báo lỗi liên quan đến lỗi hút hoặc trục trặc đầu
Phản hồi không khí không đều hoặc áp suất chân không yếu
5. Nó được bảo trì hoặc thay thế như thế nào?
Trả lời:
Kiểm tra van trong các chu kỳ bảo trì đầu thường xuyên
Kiểm tra rò rỉ khí, phụ kiện lỏng lẻo hoặc truyền động bị trễ
Thay thế van nếu nó có dấu hiệu tắc nghẽn, phản hồi chậm hoặc hỏng điện
Sử dụng các công cụ an toàn ESD và khí nén sạch, khô
Sau khi thay thế, hãy kiểm tra chuyển động và hút của vòi phun
6. Yêu cầu áp suất không khí là gì?
Trả lời:
Van điện từ thường hoạt động dưới 0,45 MPa đến 0,60 MPa khí nén sạch, khô. Đảm bảo cung cấp được điều chỉnh để ngăn ngừa hỏng van hoặc trục trặc đầu.
7. Nó có thể được thay thế riêng lẻ không?
Trả lời:
Có, H11352 có thể được thay thế độc lập mà không cần tháo toàn bộ đầu.
Đảm bảo bạn:
Ngắt kết nối cáp tín hiệu và đường dẫn khí
Vặn hoặc tháo van khỏi giá đỡ gắn của nó
Cài đặt lại bằng các bộ phận và thông số kỹ thuật mô-men xoắn tương thích với FUJI gốc
8. Những linh kiện nào hoạt động với nó?
Tên bộ phận | Mã bộ phận (Ví dụ) | Mô tả |
Van điện từ | H11352 | Van điều khiển không khí chính |
Dây cáp van điện từ | XH02919 (ví dụ) | Kết nối van với bảng điều khiển |
Ống khí PU (4mm) | XH00715 (ví dụ) | Đường cung cấp khí cho van |
Xi lanh mini (Điều khiển vòi phun) | H11603 (ví dụ) | Được truyền động bằng khí van |
Đầu nối phụ kiện khí nhanh | XG54120 (ví dụ) | Kết nối đẩy vào các cổng van |
Giá đỡ gắn / Vít | XA90745 (ví dụ) | Cố định van vào đầu V12 |
PCB điều khiển đầu V12 | AA1C2D00 (ví dụ) | Gửi tín hiệu điều khiển đến van |
9. Điều gì gây ra lỗi van điện từ?
Trả lời:
Cung cấp khí bị nhiễm bẩn (dầu, bụi, độ ẩm)
Quá áp hoặc hệ thống dây điện bị hỏng trong tín hiệu điều khiển
Mỏi chu kỳ quá mức do sử dụng lâu dài
Xử lý không đúng cách trong quá trình tháo rời hoặc làm sạch đầu
10. Nó nên được kiểm tra thường xuyên như thế nào?
Trả lời:
Trong quá trình bảo trì đầu theo lịch trình (thường là 3–6 tháng một lần tùy thuộc vào khối lượng sản xuất)
Ngay lập tức nếu xảy ra lỗi hút, lỗi đầu hoặc rò rỉ khí
Sau khi cải tạo đầu hoặc làm sạch hệ thống vòi phun
Ghi chú về đặt hàng & khả năng tương thích
Xác nhận rằng kiểu đầu của bạn là V12 – không phải V8, V4, v.v.
Luôn sử dụng các bộ phận FUJI gốc để duy trì hiệu suất và tính toàn vẹn của chân không
Mã bộ phận thay thế: H11352
