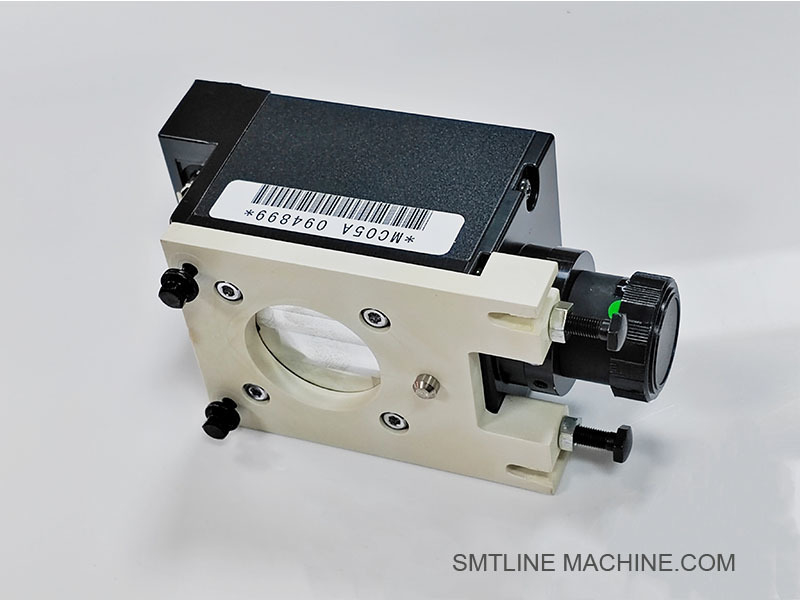

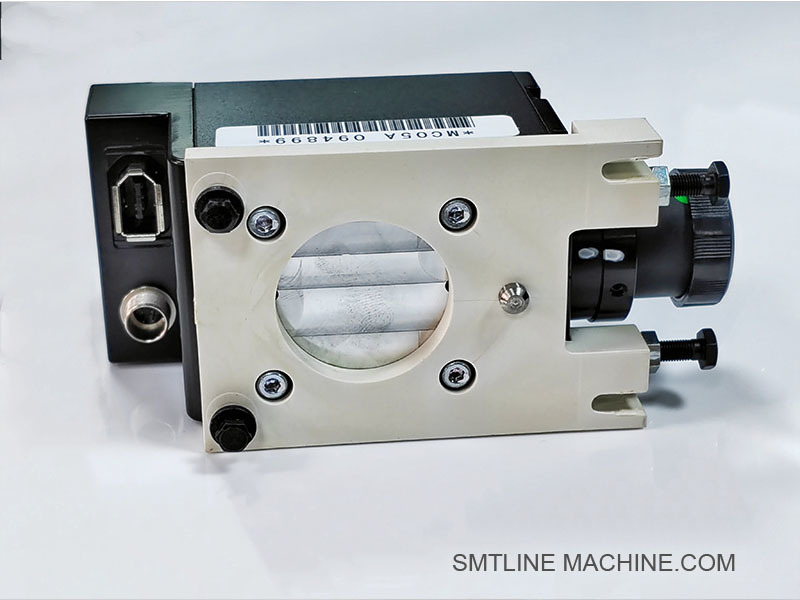

FUJI NXT MARK Camera UG00300 SMT Bộ phận phụ tùng máy

FUJI UG00300 NXT MARK camera

Công ty chúng tôi đã hoạt động trong 11 năm và chắc chắn sẽ là sự lựa chọn tốt nhất của bạn với chất lượng đảm bảo và giao hàng nhanh chóng

FUJI UG00300 Camera NXT Mark

Tổng quan

FUJI UG00300 là một mô-đun máy ảnh MARK độ phân giải cao được thiết kế để sử dụng trong các máy đặt SMT FUJI NXT series. Nó chịu trách nhiệm phát hiện chính xác các dấu hiệu tín nhiệm trên PCB,cho phép sắp xếp bảng chính xác trong quá trình đặt thành phần.

Các đặc điểm chính

Nhận dạng ủy thác chính xác cao cho đăng ký PCB chính xác
Cảm biến CMOS độ phân giải cao đảm bảo chụp hình sắc nét và đáng tin cậy
Hệ thống chiếu sáng LED tích hợp cho ánh sáng nhất quán của các tài khoản tín dụng
Tối ưu hóa cho hoạt động tốc độ cao trong môi trường SMT tự động đầy đủ
Tích hợp liền mạch với hệ thống xử lý và sắp xếp hình ảnh của FUJI

Ứng dụng

Tương thích với nền tảng FUJI NXT I, II, III và IV
Được sử dụng để phát hiện dấu hiệu ủy thác để sửa đổi PCB offset và xoay
Cần thiết cho vị trí chính xác cao trong lắp ráp đa bảng và độ cao mỏng

Thông số kỹ thuật (thường)

Lợi ích

Đảm bảo sự sắp xếp chính xác của bảng trước mỗi chu kỳ đặt
Hỗ trợ xử lý PCB tốc độ cao mà không mất độ chính xác
Giảm nhu cầu điều chỉnh thủ công hoặc lỗi thiết lập tín nhiệm
Thiết kế tuổi thọ dài với nhu cầu bảo trì tối thiểu

Các thành phần liên quan

Thiết bị phụ kiện liên quan FUJI UG00300 NXT MARK Camera

Các bộ phận hỗ trợ tùy chọn

Máy ảnh FUJI UG00300 MARK

Số bộ phận này có thể thay đổi một chút tùy thuộc vào thế hệ NXT (I / II / III / IV) và cấu hình máy ảnh.

Hướng dẫn FAQ FUJI UG00300 NXT MARK Camera

Thông tin chung

Q1: Máy ảnh FUJI UG00300 MARK là gì?

A: FUJI UG00300 là một mô-đun máy ảnh nhận dạng MARK được sử dụng trong máy FUJI NXT để phát hiện các dấu hiệu tín nhiệm (điểm tham chiếu) trên bảng mạch in (PCB).Những dấu hiệu này được sử dụng để sắp xếp PCB chính xác trước khi đặt thành phần.

Q2: Máy FUJI nào sử dụng máy ảnh này?

A: UG00300 tương thích với:

FUJI NXT nền tảng I, II, III và IV
Các mô-đun yêu cầu phát hiện tự động cho sự sắp xếp PCB

Chức năng & Tính năng

Q3: Máy ảnh MARK làm gì trong khi hoạt động?

A:

Bắt được hình ảnh độ phân giải cao của các nhãn hiệu ủy thác trên PCB
Gửi hình ảnh đến bảng xử lý thị giác để phân tích
Giúp điều chỉnh bất kỳ X / Y offset hoặc xoay của bảng
Đảm bảo các thành phần được đặt với độ chính xác cao

Q4: Nó có bao gồm ánh sáng?

A: Có. Máy ảnh bao gồm đèn LED tích hợp (thường là màu trắng hoặc đỏ), được tối ưu hóa cho độ tương phản trên các bề mặt PCB khác nhau (ví dụ: đồng, mờ, bóng).

Bảo trì & Giải quyết sự cố

Q5: Làm thế nào tôi nên duy trì máy ảnh UG00300?

A:

Giữ ống kính và nắp ánh sáng sạch bằng cách sử dụng khăn lau ống kính không thô
Kiểm tra các dây cáp (XH01191 / XH01230) về sự hao mòn hoặc ngắt kết nối
Kiểm tra không có bụi hoặc dư lượng trên cửa sổ hoặc bề mặt PCB
Calibrate máy ảnh khi cần thiết trong chu kỳ bảo trì máy

Q6: Những dấu hiệu của các vấn đề về máy ảnh là gì?

Các thành phần liên quan

Thực hành tốt nhất

Thực hiện việc làm sạch và kiểm tra trực quan thường xuyên
Sử dụng bảng hiệu chuẩn được chỉ định bởi FUJI để kiểm tra sự công nhận ủy thác
Tránh chạm vào ống kính bằng tay trần
Không áp dụng lực quá mức trong quá trình lắp đặt hoặc tháo bỏ mô-đun
Thay đổi dây cáp hoặc nguồn ánh sáng bị hỏng ngay lập tức
