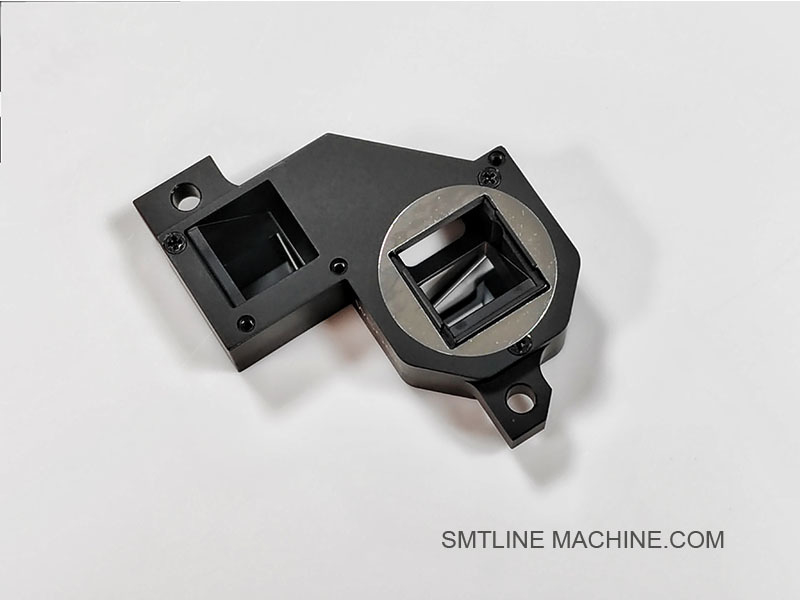

FUJI XB03216 V12 Working Head OFC Camera Prism
Tổng quan
FUJI XB03216 là một ống kính quang chính xác được sử dụng trong hệ thống Camera On-the-Fly (OFC) của đầu làm việc V12 trên máy lấy và đặt FUJI NXT.Nó chuyển hướng và tập trung hình ảnh của các thành phần vòi vào cảm biến OFC trong khi đầu đang di chuyển, cho phép kiểm tra tầm nhìn trong chuyến bay với tốc độ cao.
Các đặc điểm chính
Kính quang chính xác cao: Được sản xuất từ kính quang phân tán thấp (hoặc thạch anh tổng hợp) với lớp phủ chống phản xạ để tối đa hóa độ rõ ràng.
Sự biến dạng cực thấp: ≥ 98% truyền ánh sáng nhìn thấy, duy trì độ trung thực hình ảnh để nhận dạng thành phần chính xác.
Hình dạng nhỏ gọn: Được thiết kế để phù hợp với các giới hạn chặt chẽ của bộ phận quang học bên trong của đầu V12.
Xây dựng bền: Lớp lồng prism cứng và giao diện lắp đặt cho sự sắp xếp ổn định trong hoạt động tốc độ cao.
Thay thế Plug-and-play: khe cắm gắn tiêu chuẩn làm cho việc trao đổi trường nhanh chóng và lặp lại.
Thông số kỹ thuật điển hình
Parameter | Thông số kỹ thuật |
Vật liệu | Kính quang chính xác hoặc thạch anh tổng hợp |
Lớp phủ | Phương pháp chống phản xạ đa lớp (AR) |
Giao thông (có thể nhìn thấy) | ≥ 98% |
Phong cách núi | Cổng snap-in chính xác bên trong khung kính |
Môi trường hoạt động | Lớp vỏ đầu bên trong sạch, khô |
Ứng dụng
FUJI NXT series V12 đầu máy
Các hệ thống OFC (On-the-Fly Camera) cho hình ảnh thành phần thời gian thực
Kết hợp với ống kính OFC, cảm biến máy ảnh và đắp prism để tạo thành đường nhìn của đầu
Các thành phần liên quan
Thành phần | Ví dụ số phần | Mô tả |
Chiếc ống kính máy ảnh OFC | XM02231 | Kính chính xác phù hợp với ống kính |
Mô-đun cảm biến OFC | XH01052 / XH01191 | Mô-đun máy ảnh tốc độ cao nhận đầu ra prism |
Nắp prism | XM02350 | Nắp kim loại để định vị prism chính xác |
Cáp máy ảnh IPS | XH01230 / XH01390 | Truyền dữ liệu hình ảnh từ cảm biến đến xử lý PCB |
Lợi ích
Cho phép hình ảnh trên máy bay, giảm thời gian chu kỳ và tránh sự chậm trễ dừng và chụp.
Duy trì chất lượng hình ảnh nhất quán ở tốc độ đầu cao cho các thuật toán thị giác đáng tin cậy.
Thiết kế mô-đun đơn giản hóa bảo trì và giảm thiểu thời gian chết đầu.
Phần FUJI nguyên bản đảm bảo phù hợp hoàn hảo và độ tin cậy lâu dài.
Phụ kiện liên quan FUJI XB03216 OFC Camera Prism
Thành phần | Số phần | Mô tả |
OFC Camera Prism | XB03216 | Prism quang học chính xác để chuyển hướng hình ảnh vòi đến cảm biến OFC |
Chiếc ống kính máy ảnh OFC | XM02231 | Kính độ phân giải cao phù hợp với XB03216 để lấy nét hình ảnh |
Mô-đun cảm biến OFC | XH01052 / XH01191 | Mô-đun máy ảnh tốc độ cao chụp hình phản xạ |
Nắp prism | XM02350 | Nắp kim loại / khe cắm giữ lăng kính bên trong đầu V12 |
Cáp máy ảnh IPS | XH01230 / XH01390 | Cáp tín hiệu được che chắn truyền dữ liệu hình ảnh đến PCB xử lý |
Bảng xử lý thị giác | 2AGKHA000402 | PCB nhận và xử lý dữ liệu camera OFC |
Bộ làm sạch prism | XM03010 | Bụi tẩy rửa và dung dịch cho bề mặt quang học an toàn cho ống kính |
Mái bảo vệ nhà ở | XM02400 | Vệ chống bụi bảo vệ bộ prism khi không sử dụng |
Chú ý
Tất cả các phụ kiện là các bộ phận FUJI nguyên bản được thiết kế cho đầu làm việc V12.
Sử dụng bộ làm sạch ống kính thường xuyên để duy trì độ rõ của hình ảnh và tránh các hiện vật quang học.
Đảm bảo miếng kẹp gắn prism được xoắn chặt chẽ để duy trì sự liên kết trong hoạt động tốc độ cao.
FUJI XB03216 V12 OFC đầu làm việcCamera Prismvà các phụ kiện chính của nó:
Thành phần | Số phần | Mô tả |
OFC Camera Prism | XB03216 | Lăng kính lõi cho hệ thống máy ảnh trên máy bay đầu V12 |
Chiếc ống kính máy ảnh OFC | XM02231 | Kính cao độ chính xác phù hợp với ống kính XB03216 |
Mô-đun cảm biến OFC | XH01052/XH01191 | Mô-đun máy ảnh tốc độ cao chụp hình ảnh hướng prism |
Nắp prism | XM02350 | Nắp kim loại giữ prism bên trong đầu V12 |
Cáp máy ảnh IPS | XH01230/XH01390 | Cáp bảo vệ truyền dữ liệu hình ảnh từ cảm biến OFC đến PCB |
Bảng xử lý hình ảnh (PCB) | 2AGKHA000402 | PCB chính nhận và xử lý dữ liệu camera OFC |
Bộ làm sạch prism | XM03010 | Dây lọc an toàn quang học và dung dịch làm sạch để bảo trì ống kính |
Mái bảo vệ nhà ở | XM02400 | Vỏ chắn bụi cho lắp ráp ống kính khi đầu không hoạt động hoặc trong quá trình bảo trì |
Hướng dẫn câu hỏi thường gặp FUJI XB03216 V12 Working Head OFC Camera Prism
Thông tin chung
Q1: FUJI XB03216 được sử dụng để làm gì?
A: XB03216 là một ống kính quang được lắp đặt trong đầu làm việc V12 của máy FUJI NXT.Nó là một phần của hệ thống OFC (On-the-Fly Camera) cho phép chụp hình ảnh thời gian thực của các thành phần trong khi đầu đang di chuyểnNó chuyển hướng hình ảnh từ vòi phun đến cảm biến máy ảnh thông qua một đường dẫn ánh sáng chính xác.
Q2: Những máy và đầu nào sử dụng ống kính này?
A:
Nó được sử dụng đặc biệt trong đầu làm việc FUJI NXT V12.
Không tương thích với đầu H04, H08, H12HS, sử dụng các hệ thống thị giác khác nhau.
Chức năng & Vai trò quang học
Q3: Prism XB03216 hoạt động như thế nào trong hệ thống OFC?
A: Prism chuyển hướng hình ảnh của các thành phần được chọn từ vòi vào một cảm biến máy ảnh tĩnh.cải thiện tốc độ và độ chính xác mà không dừng đầu chọn và đặt.
Q4: Nó ảnh hưởng đến chất lượng hình ảnh hoặc nhận dạng?
Đáp: Có. Prism là một thành phần có độ rõ ràng cao, biến dạng thấp với lớp phủ AR (chống phản xạ),đảm bảo hiệu quả truyền tải cao và hình ảnh rõ ràng để nhận dạng chính xác các thành phần.
Cài đặt và bảo trì
Q5: Có phải prism trường có thể thay thế?
A: Có. Nó có thể được thay thế như một bộ phận độc lập trong quá trình bảo trì đầu. Nó thường được gắn với một bracket (ví dụ, XM02350) và không cần hiệu chuẩn lại nếu được cài đặt đúng cách.
Q6: Những dấu hiệu của một ống kính bị hỏng hoặc bẩn là gì?
A:
Hình ảnh thị giác mờ hoặc biến dạng
Hệ thống thị giác không nhận ra các thành phần
Lỗi vị trí không chính xác được truy xuất trở lại các vấn đề hình ảnh
Câu 7: Làm thế nào để làm sạch ống kính?
A: Sử dụng bộ làm sạch quang học (ví dụ: XM03010) với các miếng sấy không có mông và dung dịch an toàn cho ống kính. Tránh chạm trực tiếp vào bề mặt bằng ngón tay hoặc vật liệu mài mòn.
Q8: Tôi có thể sử dụng các thành phần quang học của bên thứ ba không?
A: Không. XB03216 được thiết kế đặc biệt cho hệ thống OFC của FUJI. Các ống kính của bên thứ ba có thể không đáp ứng các tiêu chuẩn sắp xếp, lớp phủ hoặc độ rõ quang học, dẫn đến sai định danh hoặc lỗi hệ thống.
Giải quyết sự cố
Biểu hiện | Nguyên nhân có thể | Hành động khuyến cáo |
Hình ảnh OFC mờ | Prism bẩn hoặc bị trầy xước | Làm sạch hoặc thay thế XB03216 |
Không có hình ảnh được chụp bởi máy ảnh | Phân chỉnh sai hoặc prism lỏng lẻo | Prism tái đặt và hỗ trợ gắn kiểm tra |
Thất bại trong nhận dạng thành phần | Phản xạ quang học sai hướng | Kiểm tra ống kính và ống kính để tìm mù hoặc hư hỏng |
Các phần liên quan
Tên phần | Số phần | Mô tả |
OFC Camera Prism | XB03216 | Prism quang chính |
Kính kính máy ảnh | XM02231 | Trọng tâm ánh sáng từ ống kính đến cảm biến |
Mô-đun cảm biến | XH01052 / XH01191 | Chụp hình ảnh được hướng bằng ống kính |
Nắp đỡ | XM02350 | Giữ lăng kính ở vị trí bên trong đầu |
Cáp máy ảnh IPS | XH01230 / XH01390 | Kết nối cảm biến hình ảnh với PCB |
Bộ tẩy rửa | XM03010 | Công cụ bảo trì quang học |
Thực hành tốt nhất
Luôn luôn xử lý ống kính bằng găng tay hoặc móng tay
Giữ môi trường đầu sạch để tránh ô nhiễm quang học
Chỉ sử dụng các bộ phận gốc FUJI để thay thế
Lên lịch kiểm tra định kỳ trong quá trình bảo trì đầu
