Trạm thay đầu phun FUJI NXT ND36A UL06400 Linh kiện máy SMT

Trạm đổi đầu phun FUJIUL06400 NXT ND36A

Công ty chúng tôi đã hoạt động được 11 năm và chắc chắn sẽ là lựa chọn tốt nhất của bạn với chất lượng đảm bảo và giao hàng nhanh chóng

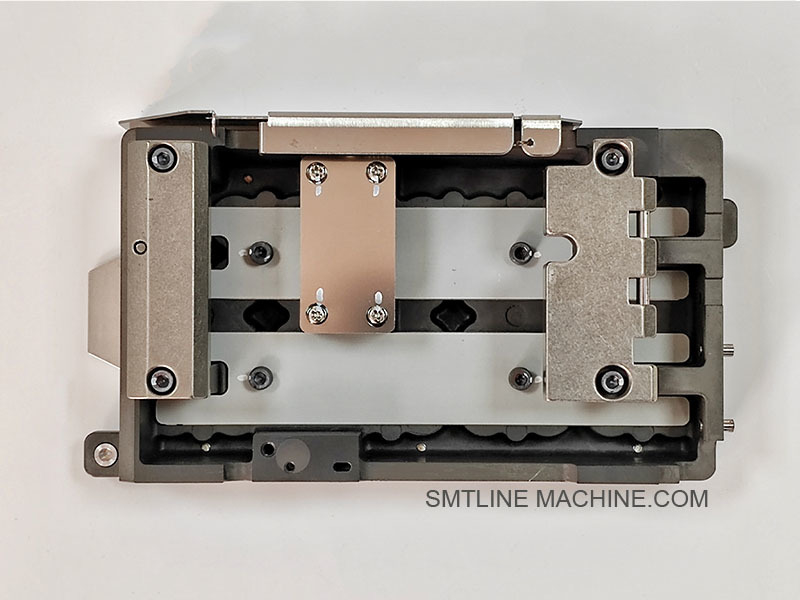

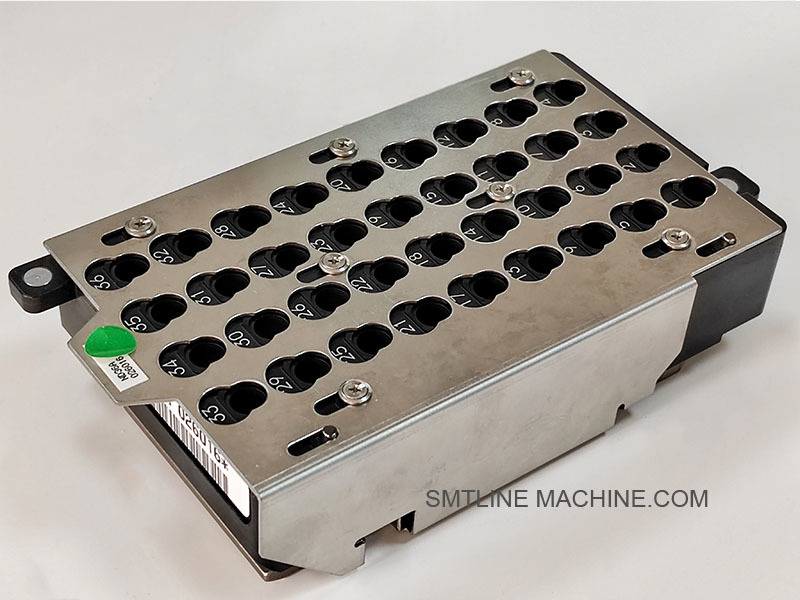

Trạm đổi đầu phun FUJI UL06400 NXT ND36A – Mô tả sản phẩm

Tổng quan

FUJI UL06400 là trạm đổi đầu phun tự động tiên tiến được thiết kế đặc biệt để sử dụng với máy gắp và đặt FUJI NXT III được trang bị đầu đặt đa năng ND36A. Nó cho phép thay đổi đầu phun liền mạch, tốc độ cao trong quá trình sản xuất, hỗ trợ nhiều loại kích thước linh kiện đồng thời đảm bảo độ chính xác và giảm thời gian ngừng hoạt động.

Các tính năng chính
Được thiết kế dành riêng để sử dụng với đầu hiệu suất cao ND36A
Hỗ trợ thay đổi đầu phun tự động cho nhiều loại đầu phun khác nhau
Được trang bị các khe khay được mã hóa vị trí để nhận dạng đầu phun chính xác
Cấu trúc bền và ổn định, lý tưởng cho hoạt động tốc độ cao, tần số cao
Thiết kế khay thay nhanh để bảo trì và cấu hình nhanh chóng
Giúp tối đa hóa tính linh hoạt và hiệu quả sản xuất trong môi trường đa sản phẩm

Thiết bị tương thích
Máy đặt SMT FUJI NXT III
Chỉ tương thích với đầu đặt ND36A
Không tương thích với các đầu cũ hơn như H08, H12, V12 hoặc H24

Phân tích thành phần

Đầu phun tương thích (Ví dụ)

> Đầu phun ND36A có hình dạng và cơ chế ID độc đáo và phải được sử dụng với trạm UL06400.

Khuyến nghị bảo trì
Làm sạch khay hàng tuần để đảm bảo việc lắp đầu phun trơn tru Kiểm tra và cố định chốt ID hoặc cơ chế phát hiện thường xuyên Nếu xảy ra lỗi thay đổi đầu phun, hãy kiểm tra căn chỉnh khay và trạng thái nhận dạng hệ thống Thay thế khay hoặc chốt căn chỉnh bị hỏng khi cần thiết

Tóm tắt

Trạm đổi đầu phun FUJI UL06400 là một mô-đun tự động hóa quan trọng đối với các máy NXT III được trang bị đầu ND36A. Bằng cách cho phép thay đổi đầu phun tự động chính xác và đáng tin cậy, nó giúp tăng thời gian hoạt động, giảm thiểu sự can thiệp thủ công và hỗ trợ dây chuyền sản xuất SMT có tính linh hoạt cao.

Phụ kiện liên quan – Trạm đổi đầu phun FUJI UL06400 (Đầu ND36A)

Lưu ý sử dụng:

Mỗi trạm UL06400 hỗ trợ nhiều khay, phải tương thích với ND36A.
Đầu phun phải là loại dòng ND36A chính hãng để đảm bảo căn chỉnh và nhận dạng chính xác.
Các phụ kiện như chốt ID khay, lò xo khóa và chốt căn chỉnh là rất cần thiết để vận hành không có lỗi.

Trạm đổi đầu phun FUJI UL06400 ND36A – Số bộ phận liên quan

Các thành phần chính

Đầu phun ND36A tương thích (Ví dụ)

>  Đầu phun ND36A có cấu tạo cơ học độc đáo và chỉ tương thích với trạm UL06400 và đầu ND36A.

Ghi chú

Tất cả các số bộ phận được liệt kê là bộ phận FUJI chính hãng.
Có sẵn các thiết lập khay tùy chỉnh tùy thuộc vào sự kết hợp của các đầu phun cần thiết.
Việc sử dụng khay và đầu phun chính hãng đảm bảo khả năng tương thích lâu dài và đặt chính xác.

Hướng dẫn Câu hỏi thường gặp – Trạm đổi đầu phun FUJI UL06400 NXT ND36A

Tổng quan chung

Q1: Trạm đổi đầu phun FUJI UL06400 được dùng để làm gì?

A:
UL06400 là trạm đổi đầu phun tự động chuyên dụng được thiết kế cho máy FUJI NXT III được trang bị đầu đặt ND36A. Nó cho phép hoán đổi nhanh chóng, rảnh tay các loại đầu phun khác nhau trong quá trình sản xuất SMT, cải thiện thông lượng và tính linh hoạt.

Q2: Nó tương thích với những máy và đầu nào?

A:

Máy tương thích: Dòng FUJI NXT III
Đầu tương thích: Chỉ ND36A
Không tương thích với các đầu cũ hơn như H08, H12, H24 hoặc V12.

Chức năng & Vận hành

Q3: Trạm UL06400 hoạt động như thế nào?

A:
Đầu ND36A đỗ trên trạm trong quá trình vận hành, thả một đầu phun đã sử dụng vào một khe hở và lấy một đầu phun mới dựa trên yêu cầu công việc. Các khe khay được mã hóa (thông qua chốt cơ học hoặc cảm biến) để nhận dạng loại đầu phun tự động.

Q4: Quá trình thay đổi đầu phun có hoàn toàn tự động không?

A:
Có. Không cần sự can thiệp thủ công trong quá trình sản xuất. Hệ thống NXT điều khiển việc trao đổi đầu phun bằng cách sử dụng logic phần mềm trên bo mạch.

Q5: Nó có thể chứa bao nhiêu đầu phun?

A:
Mỗi khay (UL06401) có thể chứa nhiều đầu phun ND36A, tùy thuộc vào cấu hình. Một số hệ thống sử dụng nhiều hơn một khay để hỗ trợ sản xuất phức tạp.

Q6: Nó có thể xử lý các kích thước và loại đầu phun khác nhau không?

A:
Có. Đầu ND36A hỗ trợ nhiều loại đầu phun—từ đầu phun chip 0201 đến các loại dạng lạ lớn—và trạm UL06400 chứa tất cả các đầu phun ND36A tương thích.

Cài đặt & Bảo trì

Q7: UL06400 được cài đặt ở đâu?

A:
Nó được gắn bên trong máy FUJI NXT III, thường gần đường ray phía sau hoặc bên hông tùy thuộc vào bố cục kiểu máy.

Q8: Trạm có cần hiệu chuẩn không?

A:
Có. Sau khi cài đặt hoặc thay thế khay, hệ thống phải được hiệu chuẩn thông qua phần mềm của FUJI để căn chỉnh chính xác vị trí gắp/thả đầu phun.

Q9: Hệ thống nên được làm sạch hoặc bảo trì thường xuyên như thế nào?

A:

Hàng tuần: Làm sạch khay và đế đầu phun
Hàng tháng: Kiểm tra chốt ID, thanh ray dẫn hướng và lò xo khóa
Khi cần thiết: Thay thế các bộ phận bị hỏng như nắp khay hoặc vít gắn

Khắc phục sự cố

Các thành phần liên quan

Thực hành tốt nhất

Luôn sử dụng đầu phun ND36A chính hãng để đảm bảo độ vừa vặn và nhận dạng.
Giữ khay sạch và khô để tránh lỗi lắp đầu phun.
Xác minh rằng số bộ phận khay (ví dụ: UL06401) khớp với cấu hình máy của bạn.
Thay thế các chốt ID và bộ phận căn chỉnh bị hỏng hoặc bị mòn thường xuyên.
Chuẩn bị một khay dự phòng để giảm thiểu thời gian ngừng hoạt động trong quá trình thay đổi.

Kết luận

Trạm đổi đầu phun FUJI UL06400 ND36A là một thành phần quan trọng đối với các dây chuyền SMT tốc độ cao, tự động sử dụng máy FUJI NXT III. Với thiết kế chắc chắn và chức năng tự động, nó giúp giảm khối lượng công việc của người vận hành, hỗ trợ sản xuất hỗn hợp cao và duy trì độ chính xác nhất quán trên các loại đầu phun.
