Trạm trao đổi đầu phun FUJI NXT Complete UL03400 Phụ tùng SMT

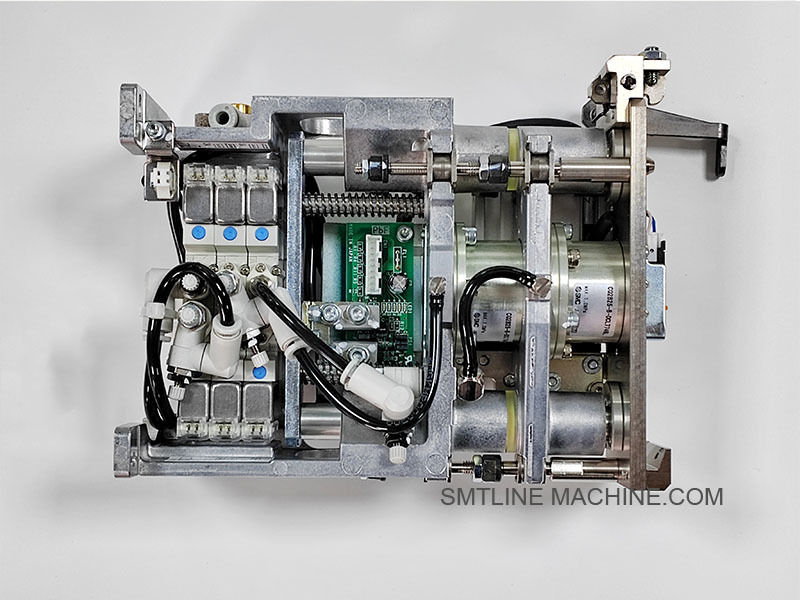

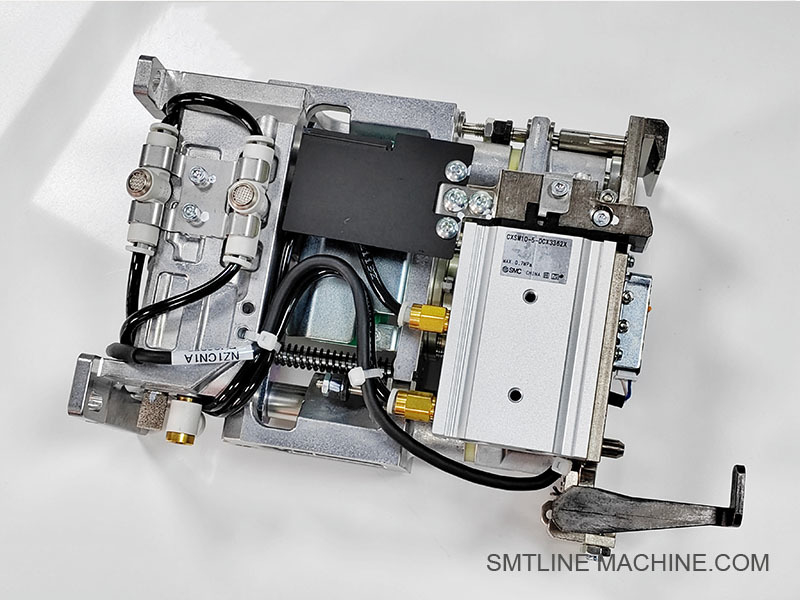

Trạm trao đổi đầu phun hoàn chỉnh FUJIUL03400 NXT

Công ty chúng tôi đã hoạt động được 11 năm và chắc chắn sẽ là lựa chọn tốt nhất của bạn với chất lượng đảm bảo và giao hàng nhanh chóng

Trạm trao đổi đầu phun hoàn chỉnh FUJI UL03400 NXT – Mô tả sản phẩm

Tổng quan

FUJI UL03400 là trạm trao đổi đầu phun hoàn toàn tự động được thiết kế để sử dụng với các máy đặt linh kiện SMT dòng FUJI NXT. Nó cho phép đầu làm việc tự động thay đổi đầu phun trong quá trình vận hành mà không cần sự can thiệp thủ công, cải thiện tính linh hoạt, hiệu quả sản xuất và giảm thời gian ngừng hoạt động.

Các tính năng chính

Hỗ trợ thay đổi đầu phun tự động trong quá trình sản xuất trực tiếp.
Được thiết kế để chứa và sắp xếp nhiều loại đầu phun cho các linh kiện khác nhau.
Có các tính năng căn chỉnh cơ học chính xác để lắp và tháo an toàn.
Tích hợp với hệ thống nhận dạng ID đầu phun của máy (ví dụ: chốt mã hoặc cảm biến).
Kết cấu chắc chắn và bền bỉ để thay đổi đầu phun tần suất cao.
Dễ dàng bảo trì và thay thế khay hoặc giá đỡ đầu phun.

Máy áp dụng

Các mô-đun FUJI NXT I / NXT II / NXT III
Tương thích với các đầu làm việc:
H04, H08, H12HS, V12, H24, v.v.

> Số lượng trạm trao đổi trên mỗi mô-đun phụ thuộc vào bố cục máy và chiến lược thay đổi đầu phun.

Cấu trúc và thành phần

Các bộ phận và phụ kiện liên quan

Mẹo bảo trì

Vệ sinh khay thường xuyên để tránh kẹt hoặc sai lệch đầu phun.
Kiểm tra các chốt nhận dạng xem có bị mòn không để đảm bảo phát hiện đầu phun chính xác.
Thay thế khay hoặc nắp bảo vệ nếu bị hỏng hoặc biến dạng.
Xác minh các vít gắn vẫn chặt để đảm bảo độ chính xác về vị trí.

Tóm tắt

Trạm trao đổi đầu phun FUJI UL03400 là một thành phần tự động hóa quan trọng trong các dây chuyền FUJI NXT SMT, cho phép thay đổi đầu phun tự động, liền mạch. Nó làm giảm khối lượng công việc thủ công, tăng hiệu quả và đảm bảo sản xuất tốc độ cao, nhất quán trên nhiều loại sản phẩm khác nhau.

Phụ kiện liên quan – Trạm trao đổi đầu phun FUJI UL03400

Lưu ý sử dụng:

Khay (UL03401) là thành phần có thể tháo rời cốt lõi — mỗi khay có thể chứa một bộ đầu phun cụ thể.
Bộ chốt ID (UL03402) đảm bảo mỗi khe đầu phun được máy nhận dạng chính xác.
Các bộ phận bảo vệ như tấm chắn bụi và miếng lót chống tĩnh điện giúp duy trì tính toàn vẹn của đầu phun trong sản xuất số lượng lớn.
Nếu dây chuyền NXT của bạn thay đổi loại đầu phun thường xuyên hoặc xử lý các bộ phận nhạy cảm, các phụ kiện này được khuyến nghị cao.

Trạm trao đổi đầu phun FUJI UL03400 – Số bộ phận liên quan

Đầu phun tương thích (Ví dụ phổ biến)

Ghi chú

Tất cả các số bộ phận được liệt kê là bộ phận chính thức của FUJI.
Khay tùy chỉnh có thể được cấu hình dựa trên các mẫu đầu phun cụ thể đang được sử dụng.
Số lượng khay và trạm được cài đặt phụ thuộc vào cấu hình mô-đun và tần suất thay đổi đầu phun.

Hướng dẫn FAQ – Trạm trao đổi đầu phun hoàn chỉnh FUJI UL03400 NXT

Câu hỏi chung

Q1: Trạm trao đổi đầu phun FUJI UL03400 được sử dụng để làm gì?

A:
UL03400 là trạm trao đổi đầu phun hoàn toàn tự động được thiết kế cho máy gắp và đặt FUJI NXT I, II và III. Nó cho phép đầu đặt tự động thay đổi đầu phun trong quá trình sản xuất, tăng hiệu quả và cho phép xử lý linh kiện linh hoạt.

Q2: Nó tương thích với những máy nào?

A:

Các mô-đun FUJI NXT I / NXT II / NXT III
Tương thích với các đầu như H04, H08, H12HS, H24, V12, v.v.

Q3: Nó có thể chứa bao nhiêu đầu phun?

A:
Số lượng đầu phun mà nó chứa phụ thuộc vào kiểu khay (ví dụ: UL03401). Mỗi khay thường chứa nhiều khe (6–10) cho đầu phun. Có thể sử dụng nhiều khay trong một trạm trao đổi tùy thuộc vào cấu hình.

Vận hành & Chức năng

Q4: Nó hoạt động như thế nào?

A:
Trạm trao đổi đầu phun được gắn trên mô-đun đặt. Trong quá trình vận hành, đầu dừng trên trạm, đặt đầu phun hiện tại vào một khe trống và gắp một đầu phun mới khi cần. Máy nhận dạng loại đầu phun thông qua chốt ID hoặc chốt mã hóa.

Q5: Quá trình thay đổi đầu phun có hoàn toàn tự động không?

A:
Có. Toàn bộ trình tự thay đổi đầu phun được điều khiển bởi phần mềm của máy, không cần bất kỳ sự tương tác thủ công nào trong quá trình sản xuất.

Q6: Nó có hỗ trợ phát hiện ID đầu phun không?

A:
Có. Nó sử dụng chốt ID cơ học (UL03402) hoặc cảm biến tích hợp để phát hiện loại đầu phun và xác nhận vị trí chính xác. Hệ thống ghi lại trạng thái đầu phun trong thời gian thực.

Cài đặt & Bảo trì

Q7: UL03400 được cài đặt ở đâu?

A:
Nó thường được gắn trên thanh ray khung hoặc bệ bên trong mô-đun FUJI NXT, ở phía trước hoặc phía sau, tùy thuộc vào bố cục máy.

Q8: Có cần hiệu chuẩn không?

A:
Có. Sau khi cài đặt, vị trí khay và đầu phun phải được hiệu chuẩn thông qua hệ thống điều khiển của máy để đảm bảo các chuyển động gắp và đặt chính xác.

Q9: Nên bảo trì nó thường xuyên như thế nào?

A:
Vệ sinh khay hàng tuần hoặc sau mỗi ca làm việc trong môi trường bụi bặm. Kiểm tra chốt ID và lò xo khay hàng tháng xem có bị mòn không. Thay thế nắp bảo vệ nếu bị hỏng.

Khắc phục sự cố

Q10: Các vấn đề và giải pháp thường gặp:

Tổng quan về các bộ phận liên quan

Thực hành tốt nhất
Luôn sử dụng đầu phun sạch, không bị hư hỏng trong khay. Xác nhận ánh xạ đầu phun với khay trong phần mềm hệ thống. Sử dụng khay và phụ kiện FUJI chính hãng để tránh lỗi căn chỉnh. Chuẩn bị một khay dự phòng (UL03401) để giảm thời gian ngừng hoạt động.

Kết luận

Trạm trao đổi đầu phun FUJI UL03400 là một công cụ tự động hóa thiết yếu cho các dây chuyền SMT tốc độ cao, hỗn hợp cao sử dụng máy NXT. Với việc lắp đặt đúng cách, bảo trì thường xuyên và các phụ kiện chính xác, nó cho phép thay đổi đầu phun hiệu quả, không có lỗi, giúp tăng cường năng suất và độ chính xác khi đặt linh kiện.
