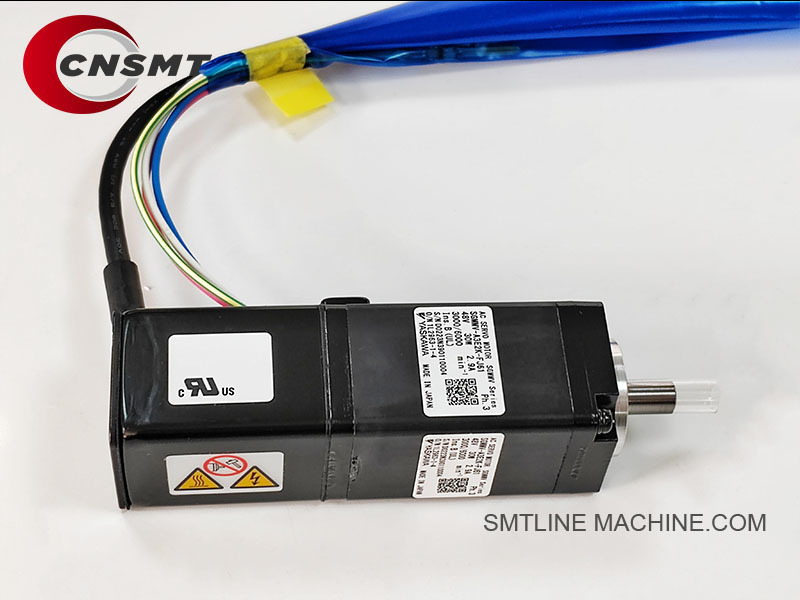

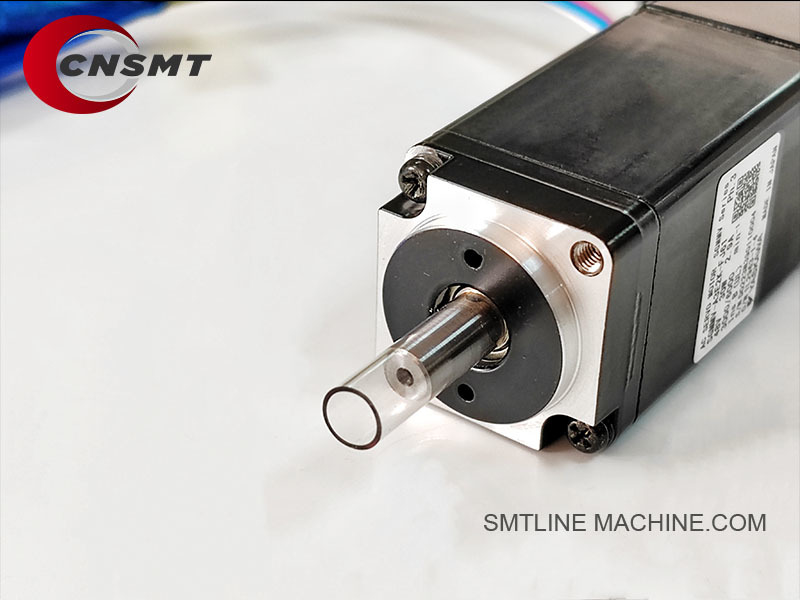

FUJI XM00804 / 2MGKHA093301 H12HS V12 Working Head Motor mô tả sản phẩm

Tổng quan sản phẩm

FUJI XM00804 (PN thay thế: 2MGKHA093301) là một động cơ độ chính xác hiệu suất cao được thiết kế cho các đầu làm việc H12HS và V12 của máy SMT FUJI NXT II và NXT III.Động cơ này là một thành phần động cơ quan trọng chịu trách nhiệm cung cấp năng lượng cho các hệ thống chuyển động lõi trong đầu làm việc, bao gồm nâng trục Z (nước vòi lên / xuống) và/hoặc xoay trục Theta (định vị góc vòi), tùy thuộc vào cài đặt.

Các đặc điểm chính

Động cơ chính xác tốc độ cao, mô-men xoắn lớn cho đầu chọn và đặt SMT.
Hỗ trợ chuyển động trục Z (giơ vòi) hoặc xoay Theta (sửa đổi góc vòi).
Được thiết kế cho độ bền cao, ổn định và chuyển động trơn tru trong hoạt động liên tục.
Tối ưu hóa cho thời gian phản ứng nhanh và rung động tối thiểu, tăng độ chính xác vị trí.
Tương thích với cả đầu làm việc tốc độ cao H12HS và V12 trong máy FUJI NXT.

Khả năng tương thích máy

FUJI NXT II Series
FUJI NXT III Series
Người làm việc: H12HS, V12

Thông số kỹ thuật (thường)

Ứng dụng chính

Động cơ nâng trục Z để di chuyển vòi lên / xuống chính xác.
Điều khiển cơ chế quay Theta để kiểm soát góc vòi chính xác.
Hoạt động với bo mạch chủ điều khiển đầu (PN: 2AGKHB008800) để hoạt động đồng bộ.
Đảm bảo tốc độ cao, vị trí chính xác cao trong các dây chuyền sản xuất SMT.

Các phụ kiện và thành phần liên quan

Các khuyến nghị bảo trì

Kiểm tra các kết nối động cơ (XS02050, XS02051) thường xuyên để kiểm tra sự hao mòn hoặc hỏng.
Đảm bảo quạt làm mát (XH01431) sạch sẽ và hoạt động để ngăn ngừa quá nóng.
Hãy chú ý đến những tiếng ồn bất thường cho thấy sự hao mòn của vòng bi hoặc các vấn đề cơ học bên trong.
Kiểm tra sự thẳng hàng của nối (XS02100) để tránh căng cơ học.
Chu kỳ thay thế được đề xuất: 3-5 năm, tùy thuộc vào cường độ sử dụng.

Tóm lại

FUJI XM00804 / 2MGKHA093301 Working Head Motor là một động cơ thiết yếu trong các đầu H12HS và V12, cung cấp các chuyển động chính xác trục Z và trục Theta.Nó trực tiếp ảnh hưởng đến độ chính xác và hiệu quả của các máy FUJI NXT SMTBảo trì thường xuyên đảm bảo hiệu suất ổn định, lâu dài.

Phụ kiện liên quan cho FUJI XM00804 / 2MGKHA093301 Động cơ đầu làm việc

Phụ kiện dự phòng được khuyến cáo:

Bộ dây điện động cơ:
Bao gồm XS02050 (cáp tín hiệu) + XS02051 (cáp điện)

Bộ mã hóa (Tự chọn nếu được trang bị):
XS02410 (Theta/Z-axis encoder)

Bộ van chân không:
XS03760 (bạt) + XS03764 (bạt) + XS03765 (bộ van)

Bộ làm mát:
XH01431 (bạt làm mát) + bộ lọc quạt (nếu có)

Lưu ý quan trọng:

Động cơ XM00804 / 2MGKHA093301 hoạt động chặt chẽ với bo mạch chủ 2AGKHB008800, dây điện động cơ, nối cơ khí, các thành phần khí quyển và cảm biến.
Để có thời gian hoạt động máy tối ưu, nên duy trì các thành phần liên quan này cùng nhau.

Số phần liên quan cho FUJI XM00804 / 2MGKHA093301 Động cơ đầu làm việc

Tóm tắt số phần chính:
Động cơ: XM00804 / 2MGKHA093301Bảng điều khiển: 2AGKHB008800Động cơ dây chuyền: XS02050 ( tín hiệu), XS02051 (năng lượng) Hệ thống chân không: XS03760 ( van), XS00920 (nhiệm), XS03764 (bút) Làm mát:XH01431 (fan)Machine Coupling: XS01300 (bàn trục trục), XS02100 (cáp nối)

Hướng dẫn câu hỏi thường gặp FUJI XM00804 / 2MGKHA093301 H12HS V12 Working Head Motor

Thông tin chung

Q1: Động cơ FUJI XM00804 / 2MGKHA093301 là gì?
A:
Nó là một động cơ đầu làm việc chính xác cao được sử dụng trong đầu FUJI NXT H12HS và V12, điều khiển trục Z (đùi lên / xuống) hoặc trục Theta (chuyển trục).Nó rất cần thiết cho vị trí chính xác của các thành phần trong sản xuất SMT.

Q2: Những máy nào sử dụng động cơ này?
A:
FUJI NXT II series ✔ FUJI NXT III series ✔ Đầu làm việc: H12HS và V12

Chức năng & Tính năng

Câu 3: Máy điều khiển cái gì?
A:
Trục Z: nâng vòi lên / xuống để chọn và đặt thành phần. ✔ Trục Theta: xoay vòi để điều chỉnh góc thành phần.

Nó phụ thuộc vào nơi mà động cơ được lắp đặt trong đầu làm việc.

Q4: Có phải nó là cùng một động cơ cho cả Z và Theta?
A:
Vâng, cùng một mô hình động cơ (XM00804 / 2MGKHA093301) được sử dụng cho cả trục Z và trục Theta, nhưng chức năng phụ thuộc vào vị trí và dây trong đầu làm việc.

Q5: Động cơ này là một stepper hoặc servo?
A:
Nó hoạt động như một động cơ lai độ chính xác cao, thường được cấu hình như một stepper với phản hồi bộ mã hóa, hoạt động trong chế độ điều khiển vòng kín được quản lý bởi bo mạch chủ đầu (PN: 2AGKHB008800).

Cài đặt và hiệu chuẩn

Q6: Làm thế nào để lắp đặt động cơ?
A:
Được gắn trực tiếp bên trong đầu làm việc H12HS hoặc V12.

Cáp tín hiệu (XS02050)
Cáp điện (XS02051) Kết nối cơ học bằng cách sử dụng vỏ trục vòi phun (XS01300) và bộ kết nối (XS02100).

Q7: Có cần hiệu chuẩn sau khi thay thế không?
A:
Vâng:
Trục Theta: Yêu cầu góc thẳng hàng điểm không. Trục Z: Yêu cầu hiệu chuẩn giới hạn di chuyển trên và dưới.Máy thường thực hiện tự động homing trong khi khởi động nhưng kiểm tra thủ công được khuyến cáo sau khi thay thế.

Các vấn đề phổ biến và giải quyết sự cố

Q8: Các triệu chứng phổ biến của sự cố động cơ?
A:
Không nâng vòi hoặc xoay. tiếng ồn bất thường (đá, nhấp chuột). rung động hoặc run rẩy trong khi di chuyển. Theta hoặc báo động trục Z trên máy. Mất bước, dẫn đến sai đường.Nhiệt quá (kiểm tra quạt làm mát XH01431).

Q9: Điều gì gây ra sự cố động cơ?
A:
Rối hỏng cơ học (thất bại của vòng bi, nới lỏng nối); Rối hỏng điện (hư hỏng cuộn dây, lỗi dây cáp; quá nóng do quạt làm mát bị hỏng (XH01431).Trục trặc hệ thống chân không gây ra tải quá mức trên động cơ.

Q10: Làm thế nào để chẩn đoán động cơ?
A:
Kiểm tra tính liên tục và sức đề kháng của vòng cuộn động cơ. Chuyển các cáp tín hiệu / điện (XS02050 / XS02051) để kiểm tra lỗi cáp. Kiểm tra đầu ra của bo mạch chủ (2AGKHB008800).Hướng tay xoay trụcKiểm tra khớp nối (XS02100) về trượt hoặc mòn.

Các khuyến nghị bảo trì

Q11: Làm thế nào để duy trì động cơ này?
A:
Giữ đầu và các thành phần bên trong không bụi. Kiểm tra các cáp và đầu nối thường xuyên để mòn. Đảm bảo quạt làm mát (XH01431) sạch sẽ và hoạt động.Kiểm tra các khớp nối cơ học (XS02100) để xác định sự sắp xếp đúng.Thay thế động cơ nếu có dấu hiệu quá nóng, tiếng ồn hoặc mất độ chính xác.

Q12: Chu kỳ thay thế được khuyến cáo?
A:
Thông thường mỗi 3-5 năm, tùy thuộc vào cường độ sử dụng.

Các thành phần liên quan

Lời khuyên về việc đặt hàng
Xác nhận xem bạn cần động cơ cho trục Z hay trục Theta.
Kiểm tra xem các dây cáp (XS02050, XS02051) cũng được yêu cầu hay không
Xem xét thay thế các thành phần liên quan như quạt làm mát (XH01431) và nối (XS02100) để có hiệu suất tối ưu.

Tóm lại

FUJI XM00804 / 2MGKHA093301 Working Head Motor là một thành phần quan trọng để đảm bảo chuyển động chính xác trong đầu làm việc V12 và H12HS.Duy trì hiệu suất tối ưu của nó là điều cần thiết để đạt được độ chính xác đặt cao và thời gian hoạt động của máy trong sản xuất SMT.
