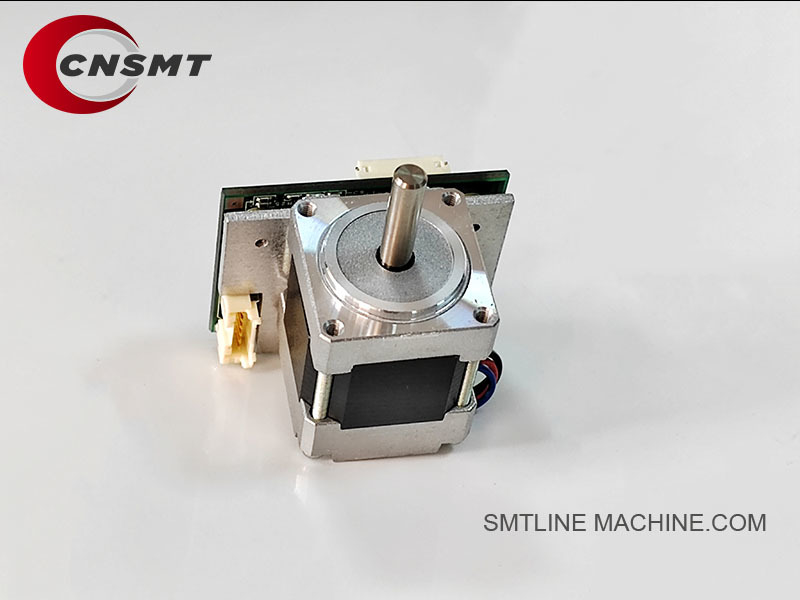

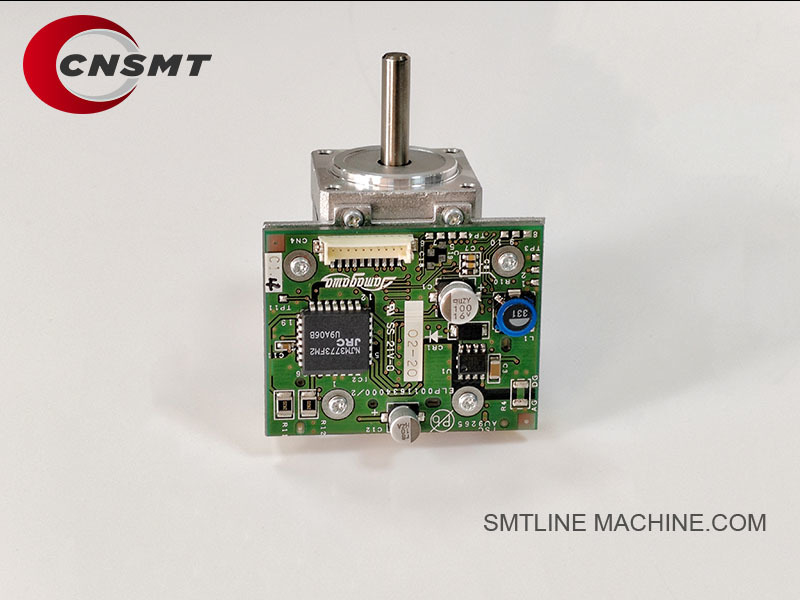

FUJI XM01171 V12 H12HS Đầu làm việc Động cơ bước SMT

FUJI XM01171 V12 H12HS động cơ bước đầu làm việc

Công ty chúng tôi đã hoạt động trong 11 năm và chắc chắn sẽ là sự lựa chọn tốt nhất của bạn với chất lượng đảm bảo và giao hàng nhanh chóng

FUJI XM01171 V12 / H12HS Working Head Stepper Motor mô tả sản phẩm

Tổng quan sản phẩm

Động cơ bước FUJI XM01171 là một động cơ chính xác cao được sử dụng trong các đầu làm việc V12 và H12HS của các máy chọn và đặt FUJI NXT.Động cơ này chịu trách nhiệm điều khiển các chức năng chuyển động quan trọng trong đầu, chẳng hạn như trục Z (giơ vòi) hoặc trục Theta (chuyển vòi), đảm bảo vị trí thành phần với tốc độ cao và độ chính xác cao.

Các đặc điểm chính

Cung cấp điều khiển chính xác cho trục Z (lên / xuống) hoặc trục Theta (chuyển).
Độ chính xác bước độ phân giải cao cho độ chính xác cấp micron.
Thời gian phản hồi nhanh phù hợp cho các hoạt động SMT tốc độ cao.
Độ bền cao, được thiết kế để hoạt động liên tục trong môi trường đòi hỏi.
Hoàn toàn tương thích với FUJI NXT V12 và H12HS đầu làm việc.

Khả năng tương thích máy

FUJI NXT II Series
FUJI NXT III Series
Người làm việc:V12,H12HS

Thông số kỹ thuật (thường)

Ứng dụng chính

Động cơ nâng mũi (trục Z) để chọn chính xác thành phần và độ cao đặt.
Kiểm soát xoay vòi (đục Theta) để điều chỉnh góc của thành phần.
Hoạt động đồng bộ với bo mạch chủ H12HS (PN: 2AGKHB008800) để kiểm soát chuyển động chính xác.
Hỗ trợ các hoạt động ổn định và tốc độ cao quan trọng cho sản xuất SMT.

Các bộ phận và phụ kiện liên quan

Các khuyến nghị bảo trì

Thường xuyên kiểm tra tiếng ồn động cơ để tìm dấu hiệu mòn hoặc hoạt động bất thường.
Kiểm tra các khớp nối lỏng lẻo hoặc sai đường trục.
Đảm bảo môi trường động cơ không bị ô nhiễm bụi và luồng.
Thay thế động cơ nếu các triệu chứng như rung động, bỏ lỡ bước đi hoặc tắc nghẽn xảy ra.
Tuổi thọ điển hình: 35 năm, tùy thuộc vào cường độ sử dụng máy.

Tóm lại

Fuji XM01171 Stepper Motor là một thành phần điều khiển chuyển động quan trọng cho đầu làm việc V12 và H12HS.ảnh hưởng trực tiếp đến chất lượng đặt và hiệu quả sản xuấtBảo trì đúng cách và thay thế kịp thời là rất quan trọng cho hiệu suất máy tối ưu.

Phụ kiện liên quan cho FUJI XM01171 Stepper Motor

Phụ kiện dự phòng được khuyến cáo:

Bộ cáp động cơ: XS02050 ( tín hiệu) + XS02051 (năng lượng)
Bộ mã hóa: XS02410 (đối với phản hồi trục Z hoặc Theta)
Bộ bảo trì van: XS03760 (đồng bộ) + XS03764 (vòng quay)
Bộ làm mát: XH01431 (fan) + bộ lọc fan nếu có

Lưu ý:

Động cơ bước XM01171 hoạt động cùng với bo mạch chủ (2AGKHB008800) và phụ thuộc vào cáp tín hiệu và điện.
Để hoạt động đầy đủ, nó thường kết nối với các bộ mã hóa vị trí và các hệ thống khí nén như van chân không và cảm biến áp suất

Số bộ phận liên quan cho động cơ bước FUJI XM01171

Tóm tắt các PN liên quan:

Số bộ phận này liên quan trực tiếp đến động cơ bước XM01171, bao gồm các thành phần điện (cáp, bo mạch chủ), liên kết cơ học (vỏ trục, khớp nối),Hệ thống khí nén (van), cảm biến), và các thành phần cấu trúc (căn hộ, quạt).

Lưu ý:

Động cơ bước XM01171 hoạt động cùng với bo mạch chủ (2AGKHB008800) và phụ thuộc vào cáp tín hiệu và điện.
Để hoạt động đầy đủ, nó thường kết nối với các bộ mã hóa vị trí và các hệ thống khí nén như van chân không và cảm biến áp suất.

Hướng dẫn câu hỏi thường gặp FUJI XM01171 V12 / H12HS Working Head Stepper Motor

Thông tin chung

Q1: FUJI XM01171 Stepper Motor là gì?

A:
XM01171 là một động cơ bước chính xác cao được sử dụng trong các đầu làm việc V12 và H12HS của máy chọn và đặt FUJI NXT.Nó điều khiển hoặc là trục Z (nồi lên / xuống) hoặc trục Theta (nồi xoay) tùy thuộc vào cài đặt.

Q2: Máy FUJI nào sử dụng động cơ này?

A:

FUJI NXT II Series
FUJI NXT III Series
Đầu máy: V12, H12HS

Chức năng & Tính năng

Q3: Chức năng của động cơ này là gì?

A:

Điều khiển chuyển động trục Z (giơ vòi) hoặc xoay trục Theta.
Hoạt động với bo mạch chủ (PN: 2AGKHB008800) để thực hiện các nhiệm vụ đặt chính xác.
Đảm bảo chuyển động chính xác cho sản xuất SMT tốc độ cao.

Câu 4: Nó có phải là cùng một động cơ cho trục Z và trục Theta?

A:
Đúng vậy. Động cơ bước XM01171 được sử dụng cho cả trục Z (lên / xuống) và trục Theta (chuyển động), nhưng chức năng điều khiển phụ thuộc vào vị trí và dây chuyền được cài đặt.

Cài đặt & Thiết lập

Q5: XM01171 được cài đặt như thế nào?

A:

Đặt trực tiếp bên trong khung đầu làm việc.
Kết nối qua cáp tín hiệu (XS02050) và cáp điện (XS02051) với bo mạch chủ.
Kết nối cơ học với trục nâng vòi phun (Z) hoặc động cơ xoay (Theta) bằng cách sử dụng bộ ghép (XS02100).

Q6: Có cần hiệu chuẩn sau khi thay thế không?

A:

Sự sắp xếp cơ học là cần thiết để đảm bảo vị trí nối chính xác.
Máy thực hiện tự động định vị và hiệu chuẩn khi khởi động.
Đối với Theta, đảm bảo tham chiếu góc không; đối với Z, xác minh giới hạn nâng.

Giải quyết sự cố

Q7: Những triệu chứng thất bại phổ biến là gì?

A:

Nó không nâng hoặc xoay.
Động cơ rung động hoặc tiếng ồn.
Mất bước (sự sai lệch của chọn/địa điểm).
Lỗi liên lạc từ bộ điều khiển đầu (nếu động cơ bị ngắn mạch hoặc ngừng hoạt động).
Z-axis hoặc Theta-axis báo động trên bảng điều khiển máy.

Q8: Điều gì gây ra sự cố động cơ bước?

A:

Mất thời gian.
Các lỗi điện (hư hỏng cuộn dây, các vấn đề về cáp).
Nhiệt quá do lỗi làm mát (Ventilator XH01431 không hoạt động).
Sự tắc nghẽn cơ học trong trục hoặc nối.

Q9: Làm thế nào để chẩn đoán sự cố động cơ?

A:

Chuyển cáp động cơ để kiểm tra xem nó có liên quan đến cáp không.
Kiểm tra bảng chủ 2AGKHB008800 cho tín hiệu đầu ra.
Chống thử của vòng cuộn động cơ (không nên mở hoặc ngắn).
Trình quay động cơ nếu cứng hoặc bị kẹt, lỗi động cơ có thể xảy ra.

Lời khuyên về bảo trì

Q10: Làm thế nào để duy trì động cơ XM01171?

A:

Giữ đầu làm việc sạch khỏi bụi và luồng.
Kiểm tra rằng quạt làm mát (XH01431) đang hoạt động.
Kiểm tra các kết nối động cơ (XS02050, XS02051) về sự hao mòn.
Bôi trơn các liên kết cơ học nếu được đề nghị trong hướng dẫn của FUJI.
Thay thế nếu động cơ cho thấy dấu hiệu tiếng ồn, nhiệt hoặc bỏ lỡ các bước.

Q11: Khoảng thời gian thay thế được khuyến cáo là bao nhiêu?

A:

Thông thường mỗi 3-5 năm, tùy thuộc vào việc sử dụng máy.
Thay thế sớm hơn nếu chạy 24/7 dưới sản xuất tốc độ cao.

Các thành phần liên quan

Mẹo đặt hàng

Luôn xác nhận nếu động cơ là cho trục Z hoặc trục Theta trong cấu hình đầu của bạn.
Đặt hàng cùng với dây cáp (XS02050, XS02051) nếu bị hư hỏng hoặc cũ.
Kết nối với bo mạch chủ (2AGKHB008800) nếu cả hai đều cũ hoặc có lỗi.

Tóm lại

FUJI XM01171 Stepper Motor là một thành phần chuyển động quan trọng cho đầu làm việc V12 và H12HS. Nó đảm bảo chuyển động vòi chính xác cho sản xuất SMT.Bảo trì thường xuyên và thay thế kịp thời là điều cần thiết để tránh thời gian ngừng hoạt động và duy trì độ chính xác đặt cao.
