FUJI 2AGKHB008800 H12HS bo mạch chủ đầu làm việc Linh kiện SMT

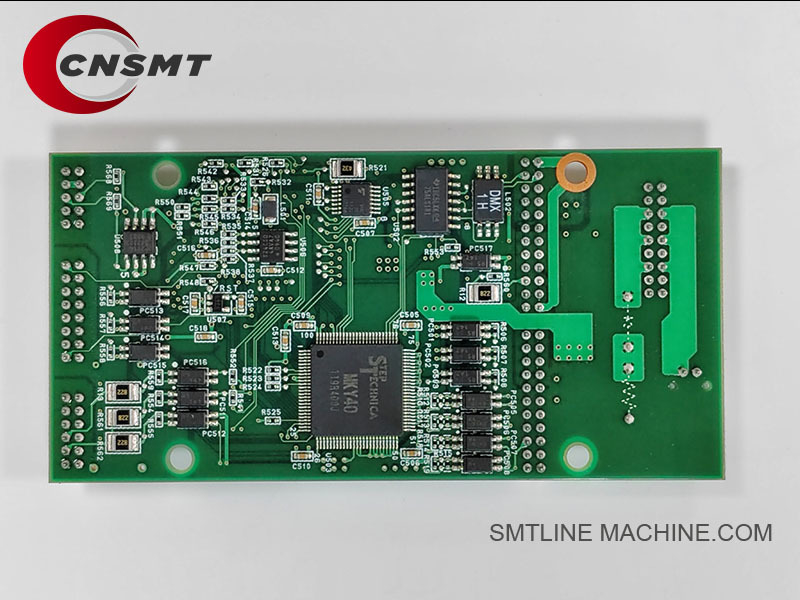

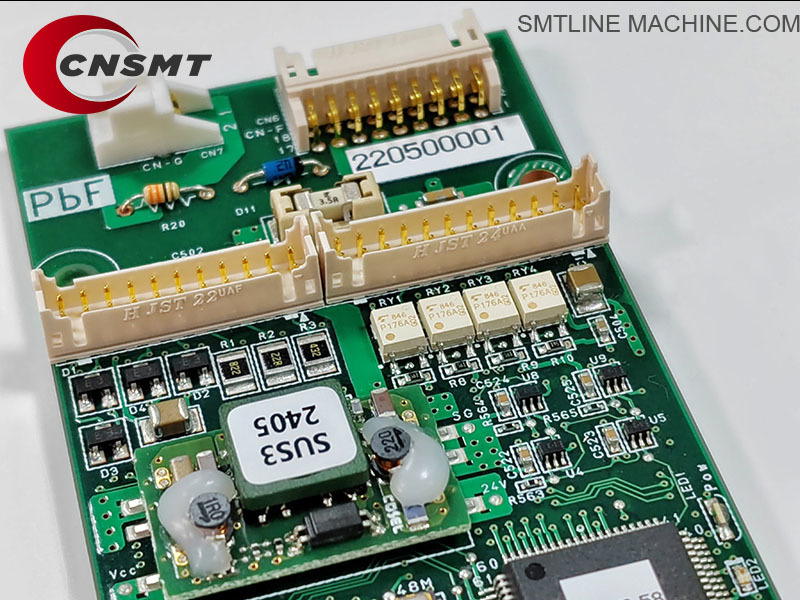

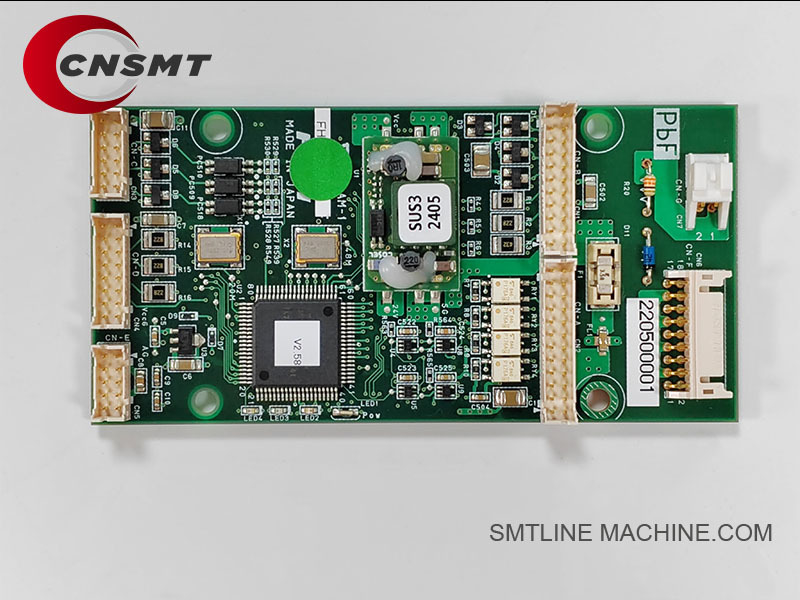

Bo mạch chủ đầu làm việc FUJI 2AGKHB008800 H12HS

Công ty chúng tôi đã hoạt động được 11 năm và chắc chắn sẽ là sự lựa chọn tốt nhất của bạn với chất lượng đảm bảo và giao hàng nhanh chóng

Bo mạch chủ đầu làm việc FUJI 2AGKHB008800 H12HS – Mô tả sản phẩm

Tổng quan sản phẩm

2AGKHB008800 là bo mạch chủ điều khiển chính cho đầu làm việc FUJI NXT H12HS. PCB này là bộ phận điều khiển điện tử cốt lõi quản lý tất cả các hoạt động của đầu H12HS, bao gồm điều khiển chuyển động, chuyển đổi chân không, xử lý tín hiệu và giao tiếp với hệ thống điều khiển chính của máy. Nó đóng một vai trò quan trọng trong việc đảm bảo hiệu suất gắp và đặt với tốc độ cao và độ chính xác cao.

Các chức năng và tính năng chính

Điều khiển tất cả các trục của đầu (trục Z, xoay Theta và bộ truyền động vòi phun).
Quản lý 12 hệ thống chân không vòi phun, bao gồm chuyển đổi chân không/áp suất không khí.
Xử lý phản hồi từ cảm biến áp suất, bộ mã hóa và vị trí động cơ.
Cung cấp khả năng điều khiển thời gian thực các chuyển động gắp và đặt với độ chính xác cao.
Xử lý giao tiếp tốc độ cao giữa đầu làm việc và bộ điều khiển máy chính.
Điều khiển van điện từ, cảm biến và bộ truyền động bên trong đầu H12HS.

Khả năng tương thích với máy

Dòng FUJI NXT II
Dòng FUJI NXT III
Máy được trang bị đầu 12 vòi phun tốc độ cao H12HS

Thông số kỹ thuật

Các ứng dụng cốt lõi

Điều khiển chuyển động nâng trục Z và xoay Theta.
Quản lý phát hiện chân không và chuyển đổi áp suất không khí cho tất cả 12 vòi phun.
Truyền động van điện từ và cơ cấu khí nén.
Xử lý phản hồi thời gian thực từ cảm biến áp suất chân không để xác nhận trạng thái gắp.
Đảm bảo trao đổi dữ liệu tốc độ cao đồng bộ với bộ điều khiển chính để có hiệu suất tối ưu.

Các bộ phận và phụ kiện liên quan

Khuyến nghị bảo trì

Kiểm tra đầu nối và cáp tín hiệu 6–12 tháng một lần.
Kiểm tra hệ thống làm mát (đảm bảo quạt hoạt động và không có bụi).
Xác nhận chức năng thích hợp của cảm biến chân không và tín hiệu khí nén.
Nếu các triệu chứng như lỗi tín hiệu, lỗi giao tiếp hoặc hành vi sai lệch trục xảy ra, hãy cân nhắc thay thế bo mạch chủ.

Tóm tắt

Bo mạch chủ đầu làm việc FUJI 2AGKHB008800 H12HS là trung tâm điều khiển trung tâm cho đầu H12HS, đảm bảo hoạt động ổn định, tốc độ cao và chính xác. Nó rất cần thiết để duy trì độ chính xác đặt và hiệu quả sản xuất của máy.

Phụ kiện và bộ phận liên quan cho bo mạch chủ đầu làm việc FUJI 2AGKHB008800 H12HS

Bộ dụng cụ phụ tùng được đề xuất

Bộ bảo trì van (XS03764 + XS03765 + XS03766 + XS03767)
Bộ cảm biến (cảm biến áp suất XS00920 + cáp)
Bộ động cơ (2AGGHA002700 trục Z + động cơ 2AGGHA002800 Theta)
Bộ quạt và cáp (quạt làm mát XH01431 + cáp XS02050/XS02051)

Ghi chú:

Các bộ phận này có liên quan trực tiếp đến phạm vi điều khiển của bo mạch chủ, bao gồm hệ thống chân không, điều khiển chuyển động, cảm biến và truyền tín hiệu bên trong đầu làm việc H12HS.

Mã phụ tùng liên quan cho bo mạch chủ đầu làm việc FUJI 2AGKHB008800 H12HS

Tóm tắt:

Các mã phụ tùng này có liên quan trực tiếp đến chức năng và bảo trì của Bo mạch chủ đầu làm việc 2AGKHB008800 H12HS, bao gồm hệ thống chân không, linh kiện chuyển động, cảm biến, truyền tín hiệu và các yếu tố cấu trúc.

Hướng dẫn FAQ – Bo mạch chủ đầu làm việc FUJI 2AGKHB008800 H12HS

Thông tin chung

Q1: Bo mạch chủ đầu làm việc FUJI 2AGKHB008800 H12HS là gì?

A:
Bo mạch chủ 2AGKHB008800 là bảng mạch điều khiển cốt lõi bên trong đầu làm việc FUJI NXT H12HS. Nó chịu trách nhiệm quản lý động cơ, cảm biến, hệ thống chân không và giao tiếp với bộ điều khiển máy chính của đầu. Nó đảm bảo kiểm soát chính xác cho các hoạt động gắp và đặt tốc độ cao.

Chức năng & Ứng dụng

Q2: Bo mạch chủ này điều khiển những gì?

A:

Động cơ nâng trục Z (chuyển động lên/xuống)
Động cơ xoay Theta (xoay vòi phun)
Van chuyển đổi chân không và áp suất không khí
Cảm biến áp suất để xác nhận trạng thái gắp
Đồng bộ hóa các hoạt động của đầu với bộ điều khiển chính để đặt chính xác.

Q3: Máy nào sử dụng bo mạch chủ 2AGKHB008800?

A:
Dòng FUJI NXT II
Dòng FUJI NXT III
Đặc biệt cho đầu làm việc 12 vòi phun tốc độ cao H12HS

Cài đặt & Thiết lập

Q4: Bo mạch chủ được cài đặt như thế nào?

A:

Được cài đặt bên trong vỏ đầu làm việc H12HS.
Được kết nối thông qua cáp tín hiệu (XS02050) và cáp nguồn (XS02051) với bộ điều khiển chính.
Giao diện với động cơ, cảm biến áp suất (XS00920), van (XS03760) và bộ truyền động.

Q5: Có cần hiệu chuẩn sau khi cài đặt không?

A:

Không cần hiệu chuẩn vật lý.
Máy thực hiện nhận dạng và khởi tạo tự động trong quá trình khởi động.
Có thể tinh chỉnh độ lệch chân không hoặc ngưỡng áp suất trong cài đặt máy nếu cần.

Khắc phục sự cố & Các vấn đề thường gặp

Q6: Các triệu chứng lỗi thường gặp là gì?

A:

Lỗi giao tiếp với đầu.
Trục Z hoặc trục Theta bị trục trặc.
Lỗi đọc cảm biến chân không hoặc lỗi gắp.
Lỗi điều khiển vòi phun hoặc chuyển động bị kẹt.
Đầu hoàn toàn ngoại tuyến hoặc không khởi tạo được.

Q7: Nguyên nhân gây ra lỗi bo mạch chủ?

A:

Sử dụng kéo dài và mỏi linh kiện điện tử.
Quá áp hoặc phóng tĩnh điện.
Sự xâm nhập của độ ẩm hoặc tích tụ bụi.
Đầu nối bị hỏng hoặc dây bị hỏng.
Sự cố của các linh kiện được kết nối (ví dụ: cảm biến, động cơ) đôi khi có thể làm quá tải bo mạch.

Mẹo bảo trì

Q8: Làm thế nào để tôi có thể bảo trì bo mạch chủ?

A:

Kiểm tra và làm sạch quạt làm mát (XH01431) thường xuyên.
Kiểm tra các cáp lỏng lẻo hoặc đầu nối bị hỏng.
Giữ cho môi trường làm việc khô ráo và không có bụi.
Thay thế cảm biến hoặc động cơ bị lỗi kịp thời để ngăn ngừa lỗi phản hồi.
Khuyến nghị thay thế phòng ngừa sau 3–5 năm hoạt động liên tục.

Hướng dẫn thay thế

Q9: Khi nào nên thay thế bo mạch chủ?

A:

Nếu có lỗi giao tiếp hoặc khởi tạo lặp đi lặp lại.
Nếu nhiều lỗi thành phần đầu xảy ra mà không có nguyên nhân cơ học.
Khi chẩn đoán điện tử cho thấy lỗi cấp bo mạch.

Các thành phần liên quan

Lời khuyên đặt hàng & Hỗ trợ

Xác nhận khả năng tương thích với máy và kiểu đầu trước khi đặt hàng.
Thường được đặt hàng cùng với cáp tín hiệu, quạt làm mát và cảm biến chân không để bảo trì đầu đầy đủ.
Có sẵn từ các nhà phân phối chính thức của FUJI hoặc các nhà cung cấp phụ tùng SMT được ủy quyền.

Tóm tắt

Bo mạch chủ đầu làm việc 2AGKHB008800 H12HS là một bộ phận điều khiển quan trọng quản lý tất cả các chức năng của đầu H12HS trong máy FUJI NXT. Bảo trì thường xuyên và thay thế kịp thời là điều cần thiết để duy trì sản xuất tốc độ cao, chính xác.
