YAMAHA YV YS Series Vibration Fit Three Tube Five Tube Vibration Fit SMT Phụ tùng

YAMAHA Rung Rung Rung Phù Hợp Dòng YV YS Rung Phù Hợp Ba Ống Năm Ống Rung Phù Hợp

Công ty chúng tôi đã hoạt động được 11 năm và chắc chắn sẽ là lựa chọn tốt nhất của bạn với chất lượng đảm bảo và giao hàng nhanh chóng

Mô tả sản phẩm

Tên sản phẩm:

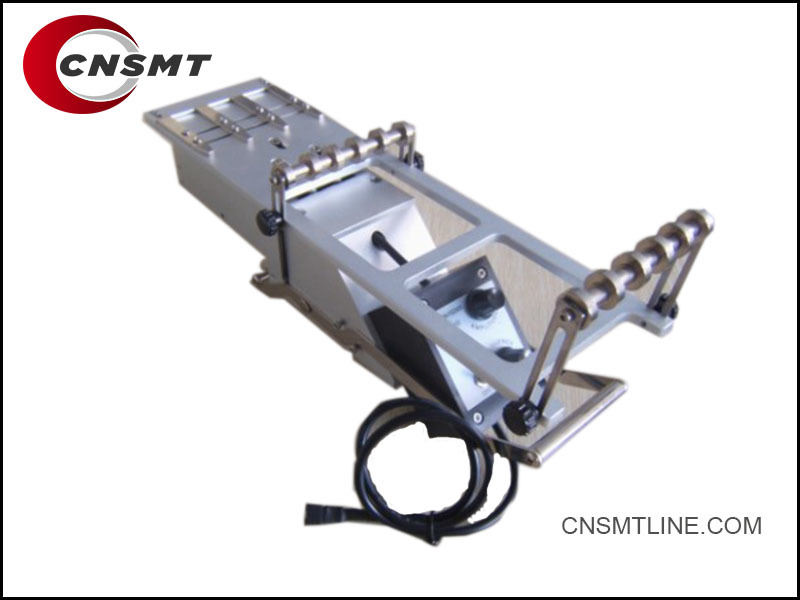

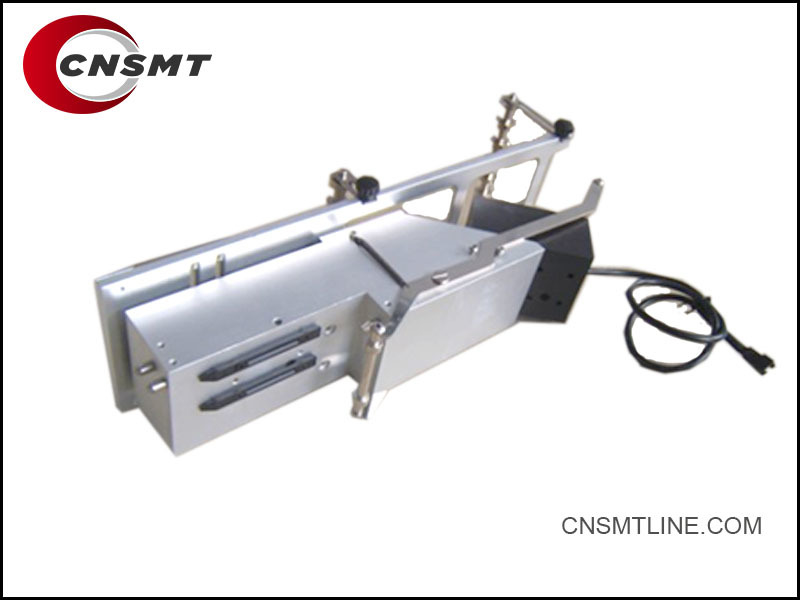

Bộ nạp rung YAMAHA (Ba ống / Năm ống)

Các mẫu áp dụng:

Máy SMT YAMAHA Dòng YV, Dòng YS

---

Tổng quan sản phẩm

Bộ nạp rung YAMAHA là một thiết bị nạp phụ trợ được sử dụng trong dây chuyền sản xuất công nghệ gắn bề mặt (SMT). Nó được thiết kế để cung cấp các linh kiện không đóng gói bằng băng như linh kiện rời, linh kiện có hình dạng đặc biệt hoặc linh kiện trong ống.

---

Đặc trưng

Cấu hình nhiều ống:

Có sẵn trong thiết kế Ba ống (3 ống) hoặc Năm ống (5 ống).
Cho phép nạp đồng thời nhiều loại linh kiện.

Kiểm soát rung chính xác:

Độ rung và tần số có thể điều chỉnh.
Đảm bảo việc cung cấp linh kiện trơn tru và ổn định.

Khả năng tương thích cao:

Hoàn toàn tương thích với các máy gắp và đặt SMT YAMAHA Dòng YV (YV100X, YV100XTG, v.v.) và Dòng YS (YS12, YS24, YS88, v.v.).

Nạp linh kiện linh hoạt:

Thích hợp cho các linh kiện dạng ống, bộ phận có hình dạng đặc biệt, đầu nối và vật liệu rời.

Cắm và chạy:

Lắp đặt đơn giản; có thể kết nối nhanh chóng với khe nạp của máy.

---

Thông số kỹ thuật

| Thông số | Mô tả |
| ----------------- | ------------------------------------ |
| Loại bộ nạp | Bộ nạp ống rung |
| Cấu hình | Tùy chọn Ba ống / Năm ống |
| Nguồn điện | DC 24V (từ máy SMT) |
| Các mẫu tương thích | Dòng YAMAHA YV, dòng YS |
| Điều khiển rung | Biên độ và tần số có thể điều chỉnh |
| Vật liệu | Khung thép với lớp phủ chống tĩnh điện |
| Loại linh kiện | Linh kiện ống, linh kiện hình dạng đặc biệt |

---

Ưu điểm

Nạp hiệu quả cho các linh kiện không phù hợp với cuộn băng.
Giảm việc đặt thủ công cho các linh kiện đặc biệt.
Độ bền cao và rung ổn định cho sản xuất dài hạn.
Dễ bảo trì và thiết lập nhanh chóng.

---

Số hiệu bộ phận phổ biến

| Model | Mô tả |
| ----------------- | ---------------------------------------------------------------------------------------------- |
| Yamaha 3-Ống | Bộ nạp rung cho 3 ống |
| Yamaha 5-Ống | Bộ nạp rung cho 5 ống |
| P/N thay thế | Đôi khi được gọi là "Bộ nạp ống YV", "Bộ nạp ống YS" hoặc "Bộ nạp ống rung Yamaha" |

---

Kịch bản ứng dụng

Sản xuất SMT lô nhỏ
Dây chuyền tạo mẫu
Xử lý linh kiện có hình dạng đặc biệt
Đóng gói không chuẩn (ví dụ: đầu nối, chân cắm, đèn LED trong ống)

Số hiệu bộ phận chính – Bộ nạp rung

| Loại bộ nạp | Số hiệu bộ phận | Mô tả |
| ----------------- | ----------------- | ------------------------------------------ |
| Bộ nạp 3 ống | KHJ-MC200-000 | Bộ nạp rung – 3 ống (Dòng YV / YS) |
| Bộ nạp 5 ống | KHJ-MC400-000 | Bộ nạp rung – 5 ống (Dòng YV / YS) |

---

Phụ tùng & Phụ kiện liên quan

| Mục | Số hiệu bộ phận | Mô tả |
| ------------------------ | ----------------- | ---------------------------------------------------- |
| Bộ điều khiển rung | KHJ-MC21C-00 | Điều khiển biên độ và tần số rung |
| Cáp nguồn bộ nạp | KHJ-MC300-000 | Cáp nguồn cho bộ nạp rung |
| Giá đỡ bộ nạp rung | KHJ-MC500-000 | Giá đỡ để gắn bộ nạp rung |
| Cụm động cơ rung | KHJ-MC310-000 | Động cơ rung cho bộ nạp rung Yamaha |
| Giá đỡ ống | KHJ-MC600-000 | Giá đỡ cho ống linh kiện (mẫu 3 ống hoặc 5 ống) |
| Cáp điều khiển tín hiệu | KHJ-MC700-000 | Đường tín hiệu kết nối bộ nạp với máy |

---

Các mẫu máy tương thích

Dòng YV: YV100X, YV100XTG, YV88, YV112
Dòng YS: YS12, YS24, YS88, YS100, YS100F

---

Tóm tắt các số hiệu bộ phận chính

| Số hiệu bộ phận | Mô tả |
| ----------------- | ------------------------ |
| KHJ-MC200-000 | Bộ nạp rung 3 ống |
| KHJ-MC400-000 | Bộ nạp rung 5 ống |
| KHJ-MC21C-00 | Bộ điều khiển rung |
| KHJ-MC310-000 | Cụm động cơ rung |
| KHJ-MC500-000 | Bộ giá đỡ/lắp đặt |
| KHJ-MC600-000 | Giá đỡ ống |
| KHJ-MC700-000 | Cáp tín hiệu |

Phụ kiện và phụ tùng liên quan

| Phụ kiện/Bộ phận | Số hiệu bộ phận | Mô tả |
| --------------------------------------- | -------------------- | ----------------------------------------------- |
| Bộ điều khiển rung | KHJ-MC21C-00 | Điều chỉnh biên độ và tần số rung |
| Khối động cơ rung | KHJ-MC310-000 | Truyền động rung để nạp linh kiện |
| Cáp nguồn | KHJ-MC300-000 | Cáp cấp nguồn cho bộ nạp |
| Cáp tín hiệu | KHJ-MC700-000 | Cáp tín hiệu điều khiển từ máy đến bộ nạp |
| Bộ giá đỡ lắp đặt | KHJ-MC500-000 | Đồ gá để gắn bộ nạp vào bệ máy |
| Giá đỡ ống – 3 ống | KHJ-MC600-000-3T | Giữ ống linh kiện (cho mẫu 3 ống) |
| Giá đỡ ống – 5 ống | KHJ-MC600-000-5T | Giữ ống linh kiện (cho mẫu 5 ống) |
| Chặn ống | Không có (tùy chỉnh) | Dừng linh kiện ở lối ra của ống (cao su hoặc kim loại) |
| Tấm chống tĩnh điện | Chung | Ngăn ngừa hư hỏng tĩnh điện cho các linh kiện nhạy cảm |
| Chân cao su / Tấm giảm rung | Chung | Giảm tiếng ồn và rung cơ học |
| Bộ lò xo rung | Linh kiện bên trong | Duy trì rung cân bằng (bộ phận hao mòn) |
| Núm điều khiển / Quay số | Một phần của KHJ-MC21C-00 | Điều khiển cường độ rung theo cách thủ công |

---

Bộ phận hao mòn (Vật tư tiêu hao)

Lò xo rung – Mỏi theo thời gian, cần thay thế.
Ổ bi động cơ rung – Nếu tiếng ồn tăng hoặc hiệu quả giảm.
Giá đỡ ống / Kẹp – Mòn khi thay ống thường xuyên.
Tấm cao su / Bộ giảm xóc – Để vận hành ổn định trong thời gian dài.

---

Các tình huống thay thế phổ biến

Động cơ bị hỏng → Thay thế KHJ-MC310-000 (Cụm động cơ).
Rung yếu hoặc không ổn định → Kiểm tra/thay thế KHJ-MC21C-00 (Bộ điều khiển) và lò xo.
Giá đỡ ống bị hỏng hoặc mòn → Thay thế bằng KHJ-MC600-000-3T hoặc -5T.
Sự cố tín hiệu → Thay thế KHJ-MC700-000 (Cáp tín hiệu).

---

Khả năng tương thích

Phù hợp với tất cả các dòng YV (YV100X, YV88, YV112, YV100XTG).
Phù hợp với tất cả các dòng YS (YS12, YS24, YS88, YS100, YS100F).

---

Ví dụ BOM tóm tắt

| Bộ nạp chính | KHJ-MC200-000 (3 ống) / KHJ-MC400-000 (5 ống) |
| ------------------------ | ----------------------------------------------- |
| Bộ điều khiển | KHJ-MC21C-00 |
| Động cơ | KHJ-MC310-000 |
| Cáp nguồn | KHJ-MC300-000 |
| Cáp tín hiệu | KHJ-MC700-000 |
| Giá đỡ lắp đặt | KHJ-MC500-000 |
| Giá đỡ ống (3 / 5 ống) | KHJ-MC600-000-3T / -5T |

---
